Exemples

Les base vues à Senlis 2008

Les bases à barres

construction bois                                                                                      Base de Satanas                                                                                                           construction métallique
Mise en place de la FHP chargée d'eau faciltée par le bsculement du canon
A gauche position de tir - à droite position de chargement
haut de pageRetour




haut de pageRetour



haut de pageRetour                                     Base du lycée de Chambery : Proméo
xxxxxxxx

Bases à bouchon compressible
Le matériel des Bayonnais, fabriquée par Eric Héliot
(Mise en place de la fusée chargée d'eau facilitée par basculement - compression du bouchon par bielle articulée)

haut de pageRetour


La base Astu'Ciel de tir en longueur
Le cylindre de Gauche est le réservoir de transfert
Sur la base 2 protos de Fusées volantes

haut de pageRetour

Bases Gardena


La base de Bruno (Chambery)avec le morceau de rapporteur qu'il a piqué à un prof de maths.
La base à château d'eau des durs à cuires
A gauche et au milieu les bases de Laurent (Chambery) gardena petit débit
La base de Fred (Chambery) en gardena gros débit (le lanceur petit débit est adaptable sur ce lanceur par deux vis)
haut de pageRetour




haut de pageRetour                                                                La célèbre base Lanoe
xxx
Hors norme

La base Angélique de Scarabée, en version courte
Une page spéciale pour cette base ICI
3 des bases de Nono
xxx
haut de pageRetour




Gardena

La base de Flash_back

Découverte sur le forum de http://fusee-eau.net. Reproduite avec l'aimable autorisation de Flash_bac

Une base très propre avec plusieurs pièces usinées au tour et à la fraiseuse.
Sur cette vue ,la tuyère est placée dans la douille du canon.
Le tirage de la bague de manoeuvre est assuré par 2 cables qui tirent sur un collier d'origine cycliste . Le renvoi du mouvement est assuré par un oeillet fixé sur la platine
On voit ici l' empilage des raccords du "Gardena"  au coude à olive?
La pièce grise est usinée et l'étanchéité avec la douille "Gardena" est assurée par des raccords rapides (vert)

La valve de gonflage Schrader vissée dans le bloc usiné.
L'étanchéité entre embout et raccord fileté est assuré par un raccord rapide (vert)

L'ensemble des élèments
       Le raccord rapide sur le Gardena
haut de pageRetour

La base de Pierre Olivier

Une base avec remplissage en mode érigé.

Une vanne pour l'eau et une vanne pour l'air.
Le dosage de l'eau qui remplira la fusée est réalisé dans le château d'eau de manière visuelle

Un dossier complet en pdf   7Mo
haut de pageRetour

La base Pupin

Un article  tiré de Techno-challenge

Après quelques jours de travail je viens de réaliser mes premiers lancements de fusée avec ma base Gardena Gros Débit.
J'ai poursuivi dans une construction simple : avec des chutes d'étagères en bois j'ai fait une caisse, la plateforme de lancement est inclinable.





















Le déclencheur du Gardena est très classique : un collier, un clou tordu et de la ficelle.
Le raccord gardena est enfoncé dans un trou du diamètre exact. L'épaisseur de la planche et la jupe inférieure du raccord assurent une parfaite stabilité.




Pour voir le fonctionnement de la plateforme orientable, c'est ici ci dessous.

Etant un maniaque de la sécurité j'ai été attentif à garantir la sécurité et la facilité. Le tout avec le plus de simplicité.

L'ensemble de la base : la base ne comporte aucun angle, aucune pièce pouvant blesser, si ce n'est le tube de guidage. et encore est-il d'un diamètre limitant les risques.
Le tuyau de gonflage mesure 6 mètres : je peux donc gonfler en toute sérénité. A l'extrémité de ce tuyau j'ai monté une valve de voiture, sur laquelle je branche ma pompe. Si je veux purger la fusée gonflée d'air, c'est très simple et sans danger : je débranche la pompe de la valve de voiture, puis j'appuie sur la petite tige de la valve, comme pour dégonfler une roue de voiture : pchiiit. Tout simple, non ?
Ah oui, j'oubliais : ayant un tube de guidage, ce tube dépasse de la surface de l'eau contenue dans la bouteille, et c'est pourquoi je peux facilement chasser l'air, sans toucher à l'eau. Un avantage supplémentaire pour ce tube (qui est déjà bien utile pour guider la fusée au départ, quand les ailerons n'ont pas d'efficacité).
Stabilité : comme je l'ai déjà exprimé, je cherche un dispositif de déclenchement doux permettant de limiter l'effort de traction sur la base. Mais dans l'immédiat j'ai déjà un double dispositif de sécurité.






1- A l'arrière de la base (je vous l'avais caché jusqu'ici ), la plaque de fond dépasse un peu. J'y ai pratiqué un trou au travers duquel je peux planter un petit piquet.





2- Le (petit) volume de la base me permet d'y glisser jusqu'à quatre briques pour la lester. J'y glisse même les bouteilles d'eau apportées pour remplir la fusée.

Il vous faut un défaut : la platine du dessus, celle où est fixé le raccord Gardena (je l'ai faite assez large pour accepter au moins un deuxième raccord), est montée à l'envers. En effet lorsqu'on l'incline elle se penche vers l'opérateur. Bon, n'ayant pas l'intention de faire de tir horizontal je l'ai gardée en l'état, mais....

haut de pageRetour

La base Gardena érigée de Papyjo





Base Gardena petit débit avec dosage et remplissage en mode érigé.

On note l'adaptation Gros débit petit débit à gauche, et le pulvérisateur de jardin pour l'aduction d'eau.


Le dossier en pdf  :




D'autres détails :   (description, plans et photos)

haut de pageRetour





SCARABEE

Des bases plein goulot avec un système de retenue en arène





Retour

La base Angélique de Scarabée



Une base à la dimension des Fusées qu'elle doit tirer .
Une superbe rampe de lancement, le tout démontable

Une page spéciale pour cette base ICI

haut de pageRetour

Base Rizlan

A venir



Bases plein goulot bouchon

Papyjo 01

Ma première base à bouchon compressible.
Simple, dépouillée mais robuste .
Une base avec un profilé en U en aluminium, articulée sur 2 bras indépendants.

Je rempli la fusée et la retourne rapidement sur la base.
Je comprime, je gonfle et je lache.
Un petit apendice préfigure un tube de guidage. J'y emboite un tube IRO de 20mm adapté à laprofondeur du réservoir. Il part souvent avec la fusée, d'ailleurs je les ai perdus. Et donc pas sur la photo.

Un systeme de came, caché sous la platine assure la compression du caoutchouc.
Un simple raccord Schrader permet l'alimentation en air
La vue de dessous. Elle trahit les centaines de tirs effectués avec elle. Le mécanisme, bien protégé a tout de même bien résisté

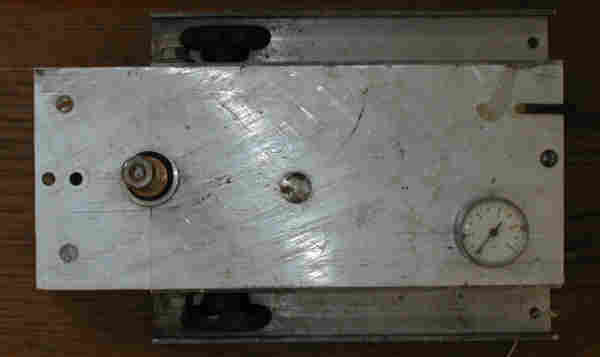

Une vue de dessus ou l'on ne voit que le canon de tir et le mano.
La tige de déclenchement à droite est en position "caoutchouc comprimé" . le "reste" est bien protégé sous la platine
Le caoutchouc, ce que j'ai le plus de mal à me procurer.
Ici deux silentblocs d'amortisseur retaillés.

haut de pageRetour

Papyjo 02

Plan Visio

Partie mécanique
Plus de détails

haut de page Retour

Base plein goulot légère et peu encombrante de Rol
Document, Photos et réalisation de "Rol" sous Techno-challenge

Base légère simple performante tout profil d'utilisateur. à tester ! ce lanceur de fusée à eau a été créé et amélioré par différentes personnes, qui ne se connaissent pas forcément.
on trouvera dans le dossier les plans et photos d'origines, qui ont inspirés ce dernier modèle .
Voici qd même la liste des améliorations intégrées à ce modèle :

  °-modèle en aluminium => plus pérenne, plus solide, plus léger, plus joli mais plus cher
  °-deux étages de caoutchouc => plus étanche, meilleur maintien du goulot (merci Toffinus)
  °-démultiplication du système de déclenchement => plus facile à déclencher, donc plus sûr (ne pas emporter le lanceur lors d'un déclenchement), plus facile à recharger, déclenchement accessible aux plus jeunes.
  °-une seule plaque au lieu de deux montants pour la bascule => plus simple
  °-2 pieds repliables sur le corps => meilleur empâtement, encombrement réduit
  °-tuyau qui remonte dans la bouteille => l'eau ne redescend pas dans le tuyau de la pompe
  °-flancs en plexiglas => meilleur compréhension du système, surtout par les plus jeunes
  °-déclenchement par une "patte" simplement posée dans le levier (non documentée) => impossible d'emporter le lanceur en tirant trop fort sur la cordelette.
et ce qui pourrait encore être amélioré :

  °-réglage de la tige filetée en cours de campagne de lancement => s'adapter simplement et rapidement à tout type de goulot
  °-réduire la dimension de l'ensemble en utilisant des barre à la solidité adaptée (réduire les barres d'alu)
  °-pied coté bascule réglable pour changer l'inclinaison
  °-boite de transport adaptée
  °-notice d'utilisation
  °-couleur / logo / autocollants
  °-liste des participants
  °-continuer cette liste des points à améliorer ;)




le dossier complet Zippé ici (40Mo)

haut de page

Base plein goulot à barres

La base plein goulot à barres de Fred 73

Une magnifique base usinée avec retenue à barres

Toutes les explications en cliquant











haut de page



La base de Marina Abir

Clichés pris par ses soins de la base construite avec la participation active de Fuseeao pour le championnat de France de Senlis 2007.

Vue du canon ensemble

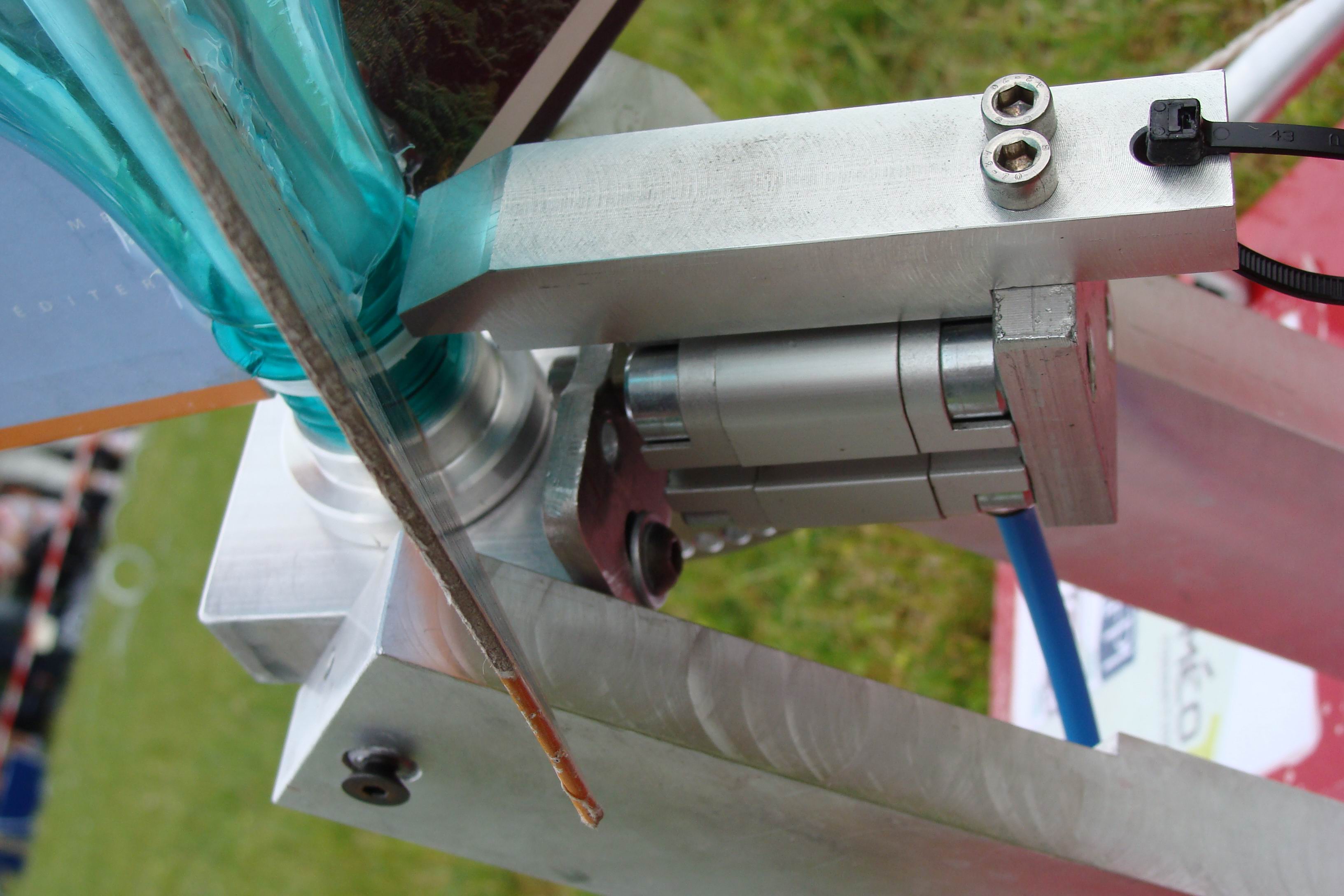

Détail du doigt de verrouillage
Raccords puissance et commande (pneumatique)
La base complète

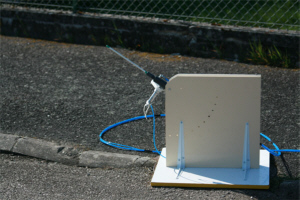

Prète au tir
Zoom

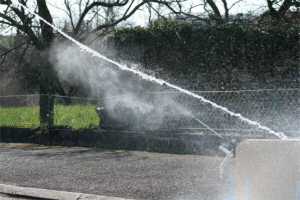

    Feu!...

La base Astu'Ciel de Pegase

C'est pas fini ;-)
