Divers

Stockage de la FHP

La FHP est assez fragile au niveau de ses ailerons, et possède pour certaines des éléments amovibles.
La première solution est le mode "exposition"

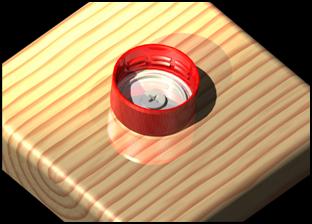

Pour ce faire Fred73 a réalisé avec ses élèves ce socle :

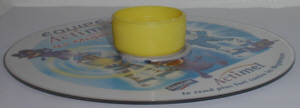

On peut aussi coller un bouchon sur un joli CD publicitaire;

Support FHP simple

ou empaler notre fusée sur un tuteur comme ci-dessous (Méthode Pegase que vous avez pu apprécier à Senlis 2007)

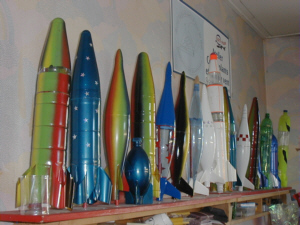

Ratelier Astuciel   détail au niveau de la tuyère
Ratelier Papyjo

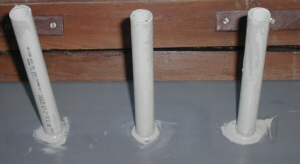

Des tubes IRO diamètre 20mm emboîtés sur une planche conviennent parfaitement

Brochet posée sur ses 4 ailerons







Si vos ailerons sont suffisamment résistants, bien alignés et descendent suffisamment bas, vous pouvez aussi vous appuyer sur leurs pointes





Une autre solution, plus compacte,consiste en un empilage délicat . C' est la méthode que l' on utilisera préférentielle ment pour le transport .
haut de page

Conditionnement

Pour le transport.
Je stocke mes Fusées en vrac, mais soigneusement tout de même dans une boite plastique :

Boite de transport
Mais cela se fait au dépends de mes ailerons, qui souffrent beaucoup.
Pour les protéger il faut les maintenir, et les écarter à cet endroit.






Conteneur
Exemples pour mes goujons :

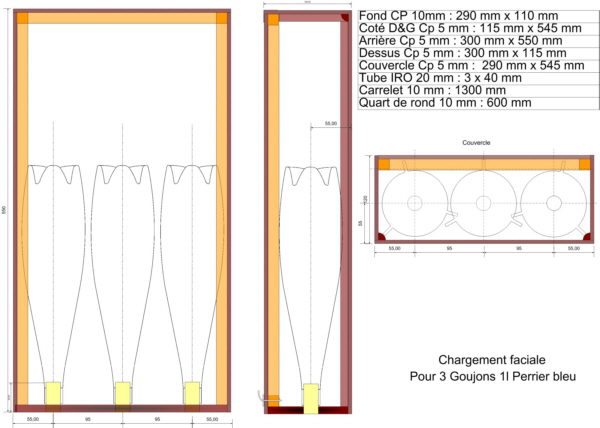

Schéma
Plan visio :
Voici ma boite ::  (médium Vs C.P.)

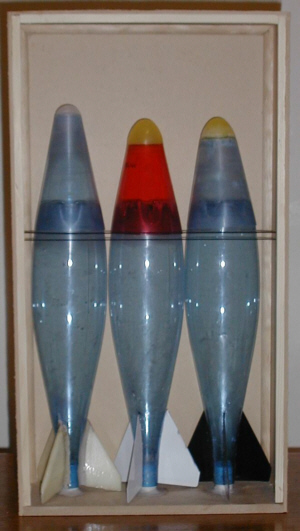

Goujons dans une boîte     goujon sur un ratelier

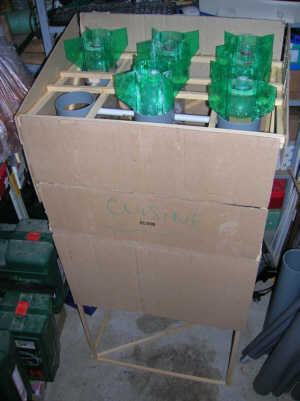

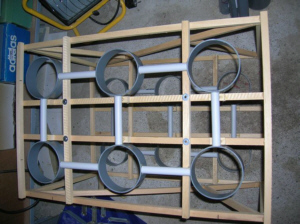

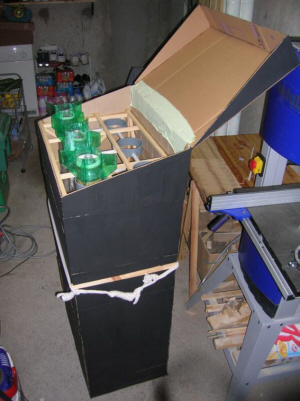

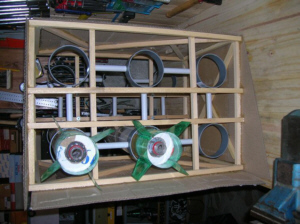

Scarabée,
une boite avec intercalaires comme ci-après.

Photos Scarabée Photos Scarabée
Photos Scarabée
Photos Scarabée


Pegase ,

Il utilise, entre autre, des casiers triangulaires pour s' adapterà ses Fusées à 3 ailerons.

haut de page

Zorglub

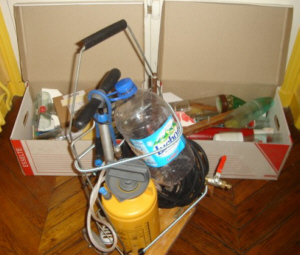

Pour Senlis 2007 , voici sa solution avec petit chariot  et boites de carton
Stockage précautionneux dans des boites de carton , pratique pour le transport (en voiture). La boite en carton est légère, facile à porter .

Il porte les 2 boites et Bouny tire le caddie (pompe, réserve d' eau,tuyau de 10m)

Photo Zorglub

haut de page

Valises matériel

(pour Senlis 2008 entre autres)
A la pensée des mètres cubes qui seront à charger dans nos minibus, je crains pour la pérennité de mon matériel.
J'ai fabriqué quelques boites, qui me serviront pour ranger à la maison, pour le transport vers mes sites de tirs et pour Senlis 2008.

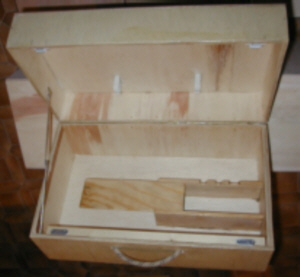

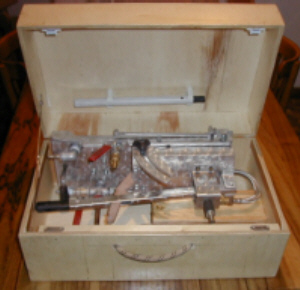

Valise pour la base à bouchon compressible

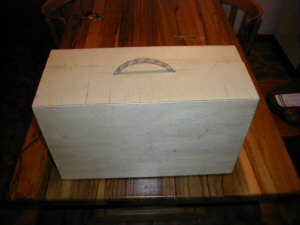

Valis Base vide Valise Base Valise fermée
Une petite boite pour mettre la base plein goulot  (taille 30 x45x20 cm) et un petit plumier à coulisse pour loger les ficelles de déclenchement et divers raccords
Dans le couvercle toute la place pour mettre le(s) tube(s) de lancement. (1 seul pour l'instant)

haut de page

Valise pour Fusées




Ma vielle valise à Fusées, révisée et vernie pour y loger jusqu'à 6 petites FHP

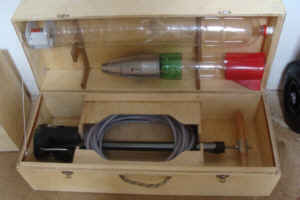

Valise pour la pompe

Schéma

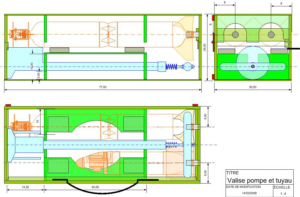

Le plan sous Visio     Et une valise (30 xx77 x 26cm)pour mettre la pompe "Husky ZEFAL" , le tuyau de 10m et dans le couvercle une ou deux FHP

haut de page

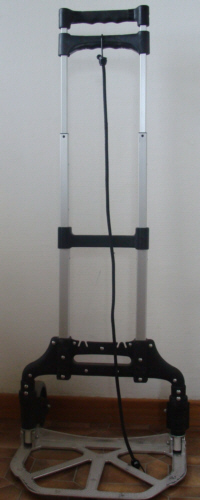

Chariot

Et un petit chariot au choix pour transporter tout le matériel.

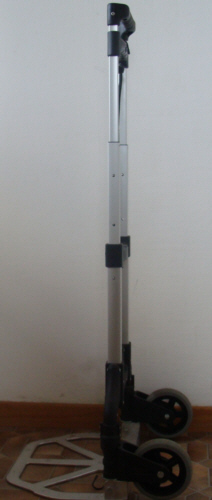

Plié :
Masse à vide:  3,2kg
Encombrement : 40x64x6cm

Déplié :
Charge utile:
Encombrement : 101x44x24
Volume utile : 40(+) x24x90

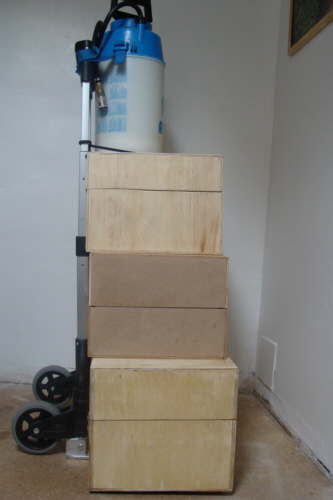

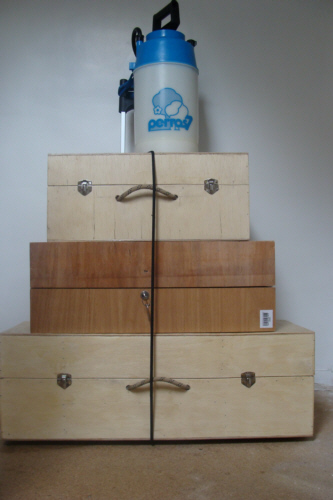

Chargé :

Le petit modèle peu encombrant !...

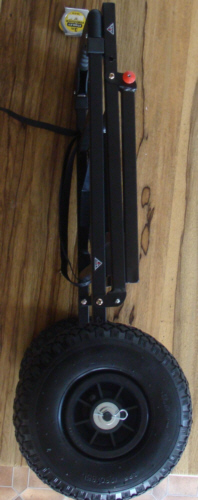

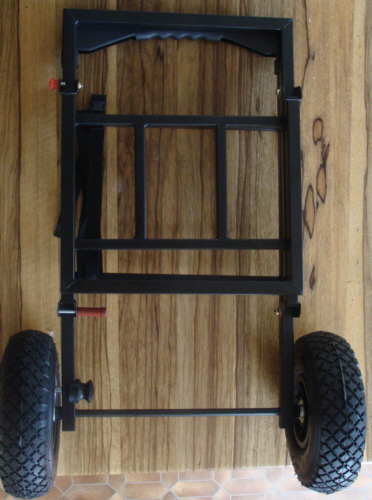

Plié :
Masse à vide:  5,8kg
Encombrement : 53x26x98
ou 53x8x98 roues démontées
(2 goupilles beta)

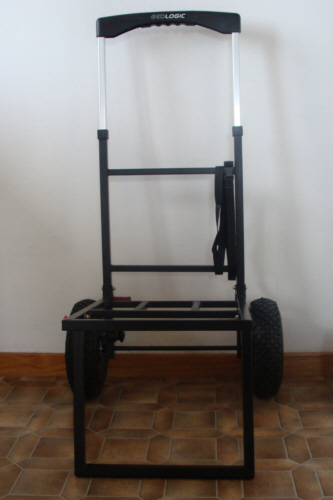

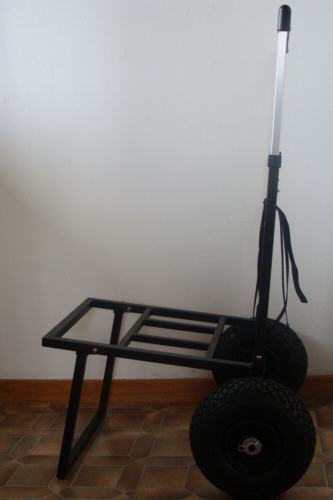

Déplié :
Charge utile:
Encombrement : 53x58x98
Volume utile : 36(+)x45x70
Charge utile : 30kg max

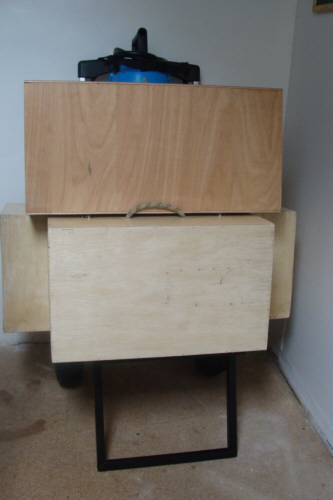

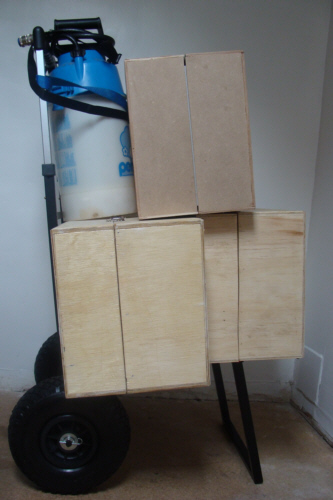

Chargé :

Le gros modèle tout terrain !...
