La fusée à flux inversé est un concept particulier qui tend à améliorer l'équilibre général de la FHP.
Dans le réservoir de notre FHP, naturellement, l'eau se placera au plus bas et l'air au dessus.
Ceci a la facheuse tendance d'abaisser le centre des masses de notre fusée et de nuire à sa stabilité..

Graal utilise un artifice pour inverser ces positions : L'eau placée au plus haut, et l'air au plus bas.
Cela conduit naturellement à créer 2 réservoirs spécialisés, un pour l'air et l'autre pour l'eau.

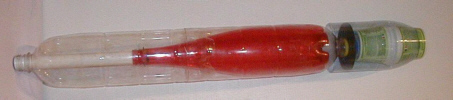

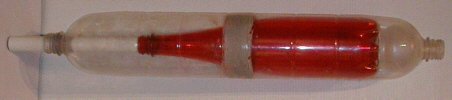

Elle est réalisée avec un réservoir interne pour l'eau constitué d'une Quezac(ou d'une badoit rouge ou verte) et d'un réservoir externe de 2 coca 1.5l  assemblés et collés. Le tube de transfert est un tube fin d'aluminium.
Le tube diminue le diamètre du goulot et cette fusée ne peut donc pas être utilisée sur une base à bouchon expansible

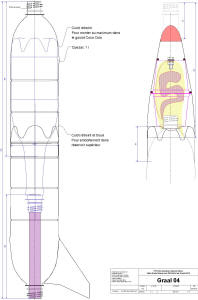

    le plan sous visio :







Au remplissage on envoie l'eau qui monte dans le tube de transfert et vient remplir celui-ci et la bouteille de Quezac.
Le volume d'eau injecté doit naturellement être inférieur à la capacité de ce réservoir .
Ensuite on injecte l'air sous pression qui traverse l'eau (plus léger) et qui vient remplir la partie supérieure du réservoir "Quezac" et la partie supérieure du réservoir extérieur. L'air s'infiltre également entre la "Quezac" et le réservoir extérieur pour remplir la partie inférieure.









A l'éjection, l'eau est violemment poussée vers le bas, l'équilibre entre les réservoirs air haut et bas se fait au travers de l'espace entre les réservoirs intérieurs et extérieurs. Il est possible d'ajuster le débit avec des cales et ainsi de profiter d'une détente plus lente en seconde partie de la poussée.

Quelques exemples

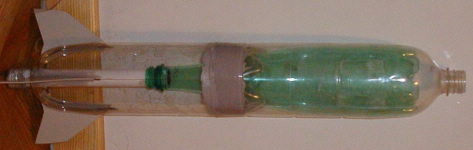

Avec les ailerons et une badoit verte




                Avec l'ogive                                               sur la base                                    la fusée peinte

Plus de détails sur l'ancien site Percolat.free.fr    Percolat
haut de page







Sans système de récupération

A venir.. désolé
