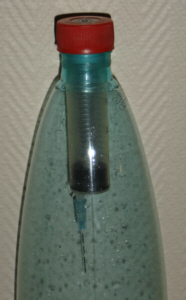

Une seringue équipée d'un ressort qui la maintient complètement enfoncée au repos et qui est munie d'une aiguille en guise de gicleur calibré est installée au sommet de la fusée. |

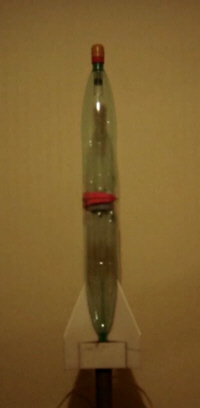

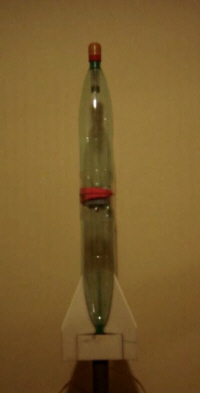

Sous pression (> a 1.5 bars) la tige sort , on peut alors emmancher l'ogive qui est reliée à la porte coulissante par un fil à pêche, la porte étant elle même reliée à la fusée par un élastique qui tend à la tirer vers le bas.

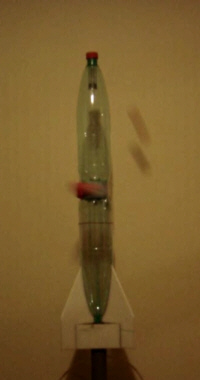

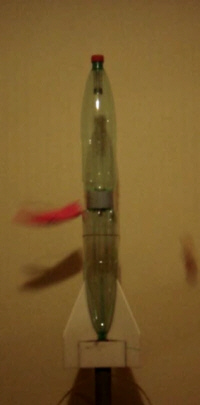

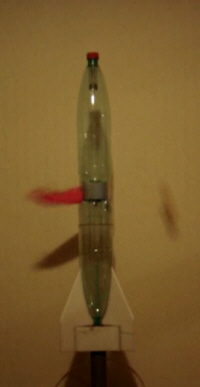

Au repos la tige est complètement rentrée et laisse s'échapper l'ogive qui etait emboîtée dessus. |
Après la propulsion (hydraulique et pneumatique) il n'y a plus de pression dans le réservoir, pourtant il en reste dans la seringue et tant que la pression à l'intérieur de celle ci n'aura pas chutée en dessous de 1.5 bars, la tige ne descendra pas (merci l'aiguille). Passer sous les 1.5 bars la tige descend lentement (re merci à l'aiguille) et fini par libérer l'ogive.
Amicalement |
