La base Angélique de Scarabée

Base   et Bunker

Un article de scarabee sur Techno-challenge.org

Construction de la poutre
Le but d'une poutre de rampe est de rendre rigide le pas de tir, d'alléger la structure, et éventuellement de participé au transport de nos chères FHP.
Il est évident que c'est très bien adapté pour des fusées de taille importante.

Dimension de la poutre 400x400x3770, mais il est possible de faire de la taille qu'on veux avec ce principe.
J'ai utilisé pour cela 40 carrelets de 13x13x2000 et 8 carrelets de 17x17x2000.

On commence par découper 104 pièces de 13x13x248 que l'on pointe à 45° que d'un côté, 52 pièces 13x13x509 pointé des 2 côtés, 48 pièces 13x13x360 sans pointes.
Les 17x17 on les laisses tels quels.
Pour les pointes, ne pas les faire une par une! ce serait trop monotone, faire Plusieurs carrelets à la fois!
Maintenant il faut assembler, le but est de faire des cubes intérieurs de 360x360x360
J'ai utilisé pour l'assemblage de la colle thermofusible qui tient très bien pour notre application.
Commencer par faire les flans avant et arrière.
Les carrelets de 17x17 font les montants verticaux.
Les barres de 360 font la structure horisontale.
L'espacement entre les barres horizontales est de 361 exactement (prévoir que la colle prend de l'épaisseur).
Les barres de 509 et 248 font les diagonales.
Puis assembler les côtés:

réaliser 2 poutres identiques. Pour les assembler par la suite, je vous déconseille de percer la structure, aussi je vous propose cette solution, mais si quelqu'un a d'autres solution, je serais heureux si vous pouviez m'en faire part:


cela donne ce résultat:
Hercule 2A munis de sa future coiffe 9litres d'apparat simplement posé sur la poutre:
Cette poutre ne fait que 6 Kg, je peux pas m'imaginer sa masse en bois plein!

Construction de la rampe de lancement avec dispositif de retournement
Test de basculement

Le bunker
Une fois démonté (10 vis) ça prend pas beaucoup de place:


pour assembler la base il faut:
déballer 25'
monter le socle 10'
monter les plateaux 10'
monter la poutre 25'
monter le guide 15'
monter les equerres 20'
remplir et mettre en position la fusée 25'

total 2H10', après il faut démonter, une aventure de 4H environ
Après un tir sans parachute   d' une Hercule :
- 11,6 litres
- 2 mètres
- lest de 200 grammes dans l' ogive
- angle de tir 58 degrés
- portée de 223 mètres au topofil ou 224,5 mètres sur géoportail
pression 5 bars.
-
altitude estimé (aucune certitude) 150 à 180 m environ car elle n' pas plané . Elle a fait une courbe balistique, a freiné en dansant puis a piqué du net très gracieusement (ailerons un peu juste)

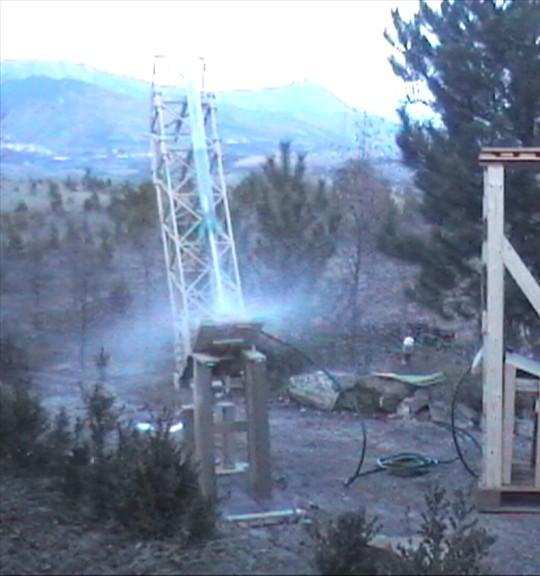

Quelques étapes du décollage
