GENERALITES
Pour des raisons de sécurité, et pour assurer la pérennité de nos Fusées, il est intéressant de ralentir leur retour sur terre. Le parachute, n' est pas la seule methode, mais quand il daigne se déployer, il est extrêmement efficace.
Calculs
Voici une formule que "Zorg" a établie en donnant le diamètre D du tissu à découper en fonction de la masse m de la fusée (parachute compris) et de la vitesse V d' arrivée au sol. La fusée elle-même entraîne des frottements supplémentaires (non pris en compte dans le calcul).
Exemple: pour m=105g ; V =15km/h on a D = 47.81cm
formule
Il est plus facile de traduire les vitesses V en hauteur H de chute libre :
La relation est H = V²/(2g) soit V =racine(2gH) avec g =9,81m/s²
Exemple: chute libre de la fusée d' une hauteur de 80cm : donne V = 3,96 m/s soit 14.3km/h.
Tableau à 2 entrèes : diamètre du parachute en fonction tolérance hauteur de chute
tableauhaut de page

Entoilage

pehdPour la voilure : , la soie, la toile de cerf-volant ou tout tissus très léger convient très bien, mais si comme moi, vous êtes très récupération, vous pouvez vous tourner vers le PE-HD : polyéthylène à haute densité Poly reconnaissable à son bruissement quand on le froisse, et à sa propension à reprendre sa forme initiale quand on le plie.
On le trouve :

  1. couleurDans les sachets, aux caisses des grands magasins (de moins en moins)
  2. Dans les emballages de matériels média ou électroménager
  3. Dans les ponchos fournis aux coureurs de marathon (Le LION entre Bel fort & Montbéliard en septembre)
  4. Ou alors en achetant des sacs poubelles de la plus basse qualité, ou des bâches légères 4m x3m (ou plus) , utilisées pour la protection des meubles dans les travaux de peinture (15 microns).
  5. ....

En faisant de la récupération on se limite "un peu " sur les tailles et les couleurs, mais à moindre coût, ( bâches) et avec de la peinture acrylique, on parvient à faire de gros parachute colorés : Celui-ci fait 1m de diamètre
haut de page

ÉlingueS - suspentes

filLes cordages doivent être fins et résistants. J' ai longtemps utilisé la ficelle à rôti (la plus fine), mais pour les petits parachutes (<50cm), la disproportion devient flagrante.
J' utilise maintenant du fil à bouton en privilégiant le lin au polyester. Ce dernier, glissant, impose un brûlage délicat des noeuds pour qu 'ils ne se défassent pas.
La fixation des suspentes sur le parachute peut se faire avec des renforts ajoutés, ou simplement un bon scotch qui prend en sandwich avec la toile du parachute, un double noeud au bout de la suspente.
Comme sur les photos ci-dessous :

Fixations des suspentes sur la toile
Avec renfort
Scotch transparent sur double noeud
renfort renfort-noeud noeud

Le nombre de suspentes
depliiPour un parachute de ~50 cm, 8 suspentes suffisent.

- Si on diminue la dimension du parachute, le nombre de suspentes peut être ramené à 4.
- Mais si l'on augmente la dimension du parachute, il faudra répartir l'effort en périphérie en augmentant ce nombre.
Pour le parachute ci-contre de 1m de diamètre, il m'a fallu 16 suspentes.


Pour limiter l'emmêlage des suspentes
et faciliter leur démêlage elles aboutissent à un émerillon agrafe de pêche.


Vous noterez, avec de bons yeux, que seules 2 suspentes parviennent à cet émerillon.
Au départ de l' émerillon, donc : 2 suspentes qui se dédoublent en 4, puis en 8, puis en 16.

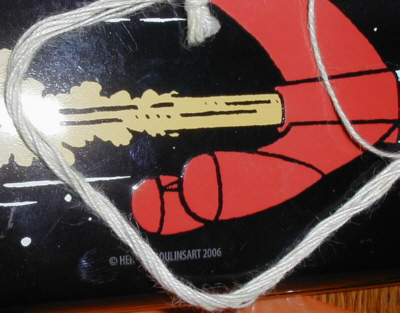

Avec cette méthode, le toron qui a tendance à se faire à l' agrafe est évité et l' équilibrage des efforts parfaitement conservé, même après plusieurs tirs.

La conception des suspentes est peut-être plus visible dans la section pliage du parachute










Pliage du parachute
Il est déconseillé de stocker nos parachutes pliés,
L'ouverture de vos parachutes sera optimisée si vous les stockez dépliés (ouvert), ceci afin qu'ils ne prennent pas les plis et puissent s'ouvrir sans effort,. maiscela est difficile pour des raisons évidentes.
Dans la mesure du possible, deployez les plusieurs jours à l'avance.
En tout cas, avant de les placer dans la fusée, il est indispensable de les gonfler au moins une fois, immédiatement avant le tir. Et ensuite les placer, là où il seront utiles,en les pliant soigneusement.
En voici une methode :

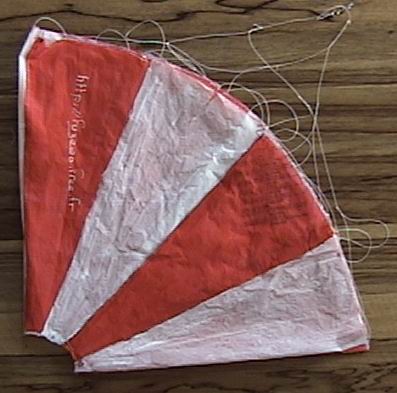

Plier en deux
Encore en deux

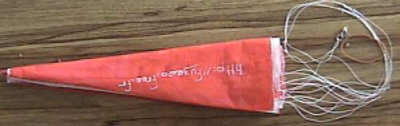

Et ainsi de suite, jusqu'à avoir toutes les suspentes alignées en bas du parachute
Faire une boucle avec les suspentes et la placer dans un dernier pli.

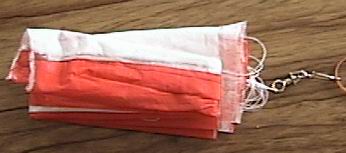

Plier en accordéon le triangle obtenu, (3 plis) mais dans le sens de la longueur, cette fois

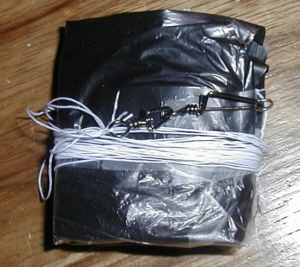

Enrouler le résultat, en gardant l'émerillon bien apparent.
Et placer éventuellement un élastique pour le stockage

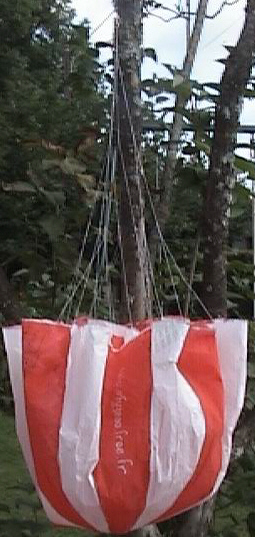

Stockage des parachutes dépliés
haut de page

Emerillon agrafe

Pour optimiser l'accrochage du parachute sur la fusée, vous pouvez utiliser une agrafe avec émerillon incorporé.
Vous éviterez, ainsi, selon moi, des torons qui ont tendance à se former lors de la tension sur les élingues

haut de page

Exemple parachute 48cm

Cet exemple est celui de mes anciens parachutes.
Ficelle de rôti, pas d'émerillon, ligne de vie du parachute double : une élingue vers l'ogive et un elastique serré sur le corps de la fusée
Diamètre  ~48 cm
Puits :   ~4cm
Elingues parachute: 8 de 50cm   + 1 liaison vers l'ogive
Solidarisation avec le corps de la fusée : 1 élingue élastique  ~30cm

Découpe :

Utilisez une matière fine et légère :( un sac poubelle fin).

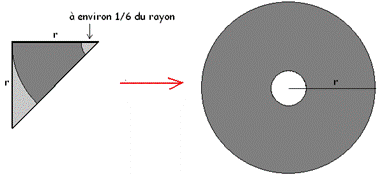

Découper un carré dont le côté a la dimension du diamètre du parachute (48cm); le plier en quatre suivant les diagonales puis encore en deux.
Reste à découper les deux parties gris claires. Le trou central sert à stabiliser le parachute en évacuant l'air qui sans cela s'échapperait sur les côtés en faisant basculer le parachute de gauche à droite. (48cm/2 / 6 = 4 cm de rayon).

Fixation des suspentes
Je découpe dans du ruban "Dymo" 9mm des bouts de 20mm environ. Une fois plié en deux je colle le tout sur la toile du parachute.
Ensuite, avec un emporte pièce de 1mm ou  petit clou chauffé je perce les attaches (8 pour un parachute).
Il ne reste plus qu'à passer et nouer solidement les suspentes.





Elingues
Une ficelle de longueur supérieure à celle des suspentes : 75 cm entre l'ogive et la boucle des élingues.
Le noud de fixation de l'ogive doit se faire à l'intérieur de celle-ci.
Un élastique (30cm) part de la même boucle des élingues vers le corps de la fusée.
La fixation sur la fusée se fera par une boucle pré-nouée  de 20cm qui sera chaussée sur le réservoir.

Mise en place :
- Ouvrir l'ogive, oter le bracelet caoutchouc éventuel de stockage.
- Gonfler péalablement le parachute
- Placer le bracelet caoutchouc sur le corps de la fusée.
- Plier le parachute selon ses rayons
-
Placer les élingues dans le dernier pli.
- Le plier en accordéon. (3 plis)

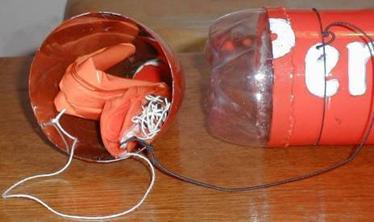

- Positionner au fond de l'ogive l'élingue de retenue de l'ogive et y placer le parachute.
- Retourner délicatement l'ogive sur le corps de la fusée. La seule élingue élastique doit sortir de l'ogive. Aligner les repères tracés à la découpe pour faire correspondre les défauts de coupe (dans le cas d'une ogive en butée sur bague.


haut de page

Exemple de Wazabi

Un magnifique parachute en toile cousue .
Le mode opératoire sur son site en cliquant sur l'image

haut de page
Astuciel

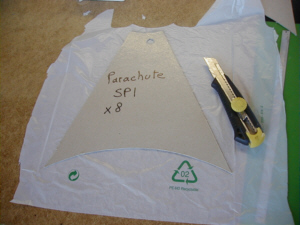

Découpe  d'un fuseau dans un sachet de grande surface en PE HD. En utilisant le gabarit : "Astuciel".

Répèter l'opération 8 fois

Le cas échéant, nettoyer les graphismes à l'acétone.

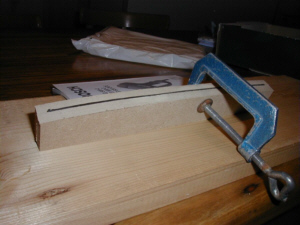

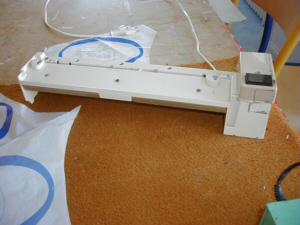

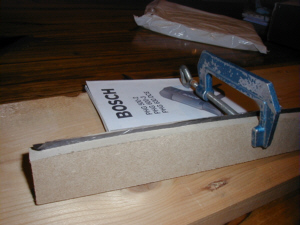

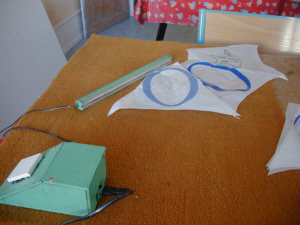

Souder les fuseaux soigneusement avec un soude sac modifié.
(outillage Astuciel)
Ou simplement en enlevant le rabas du soude sac

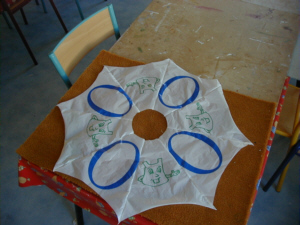

Les 8 fuseaux assemblés donnent cette jolie forme

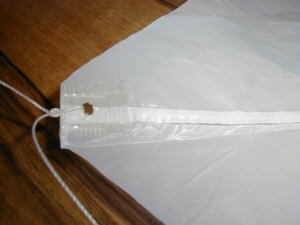

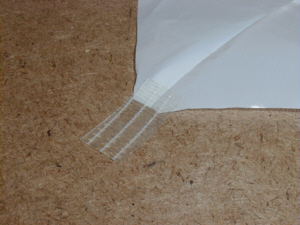

Renforcer chaque extrémité des cordons de soudure avec du scotch armé
Avec un emporte piece ou tout outil à votre convenance, perforer le passage des suspentes
Préparer 8 suspentes et les fixer dans les 8 trous

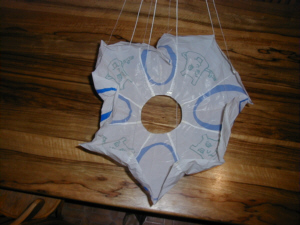

Un parachute joli, léger, solide et peu encombrant  © Astuciel

Diametre : 60 cm  masse :  5g sans émerillon agraphe



haut de page

Variante sphérique du parachute Astucielavec pistolet thermique

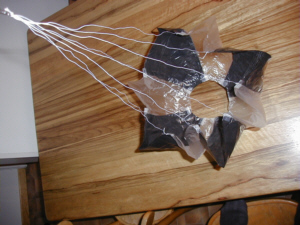

Le parachute "Astuciel modifié avec un galbe de chaque fuseau pour obtenir un parachute légèremet sphérique

Plan Visio

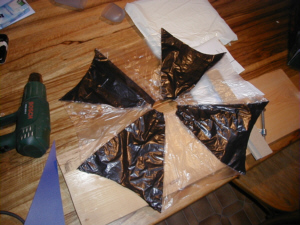

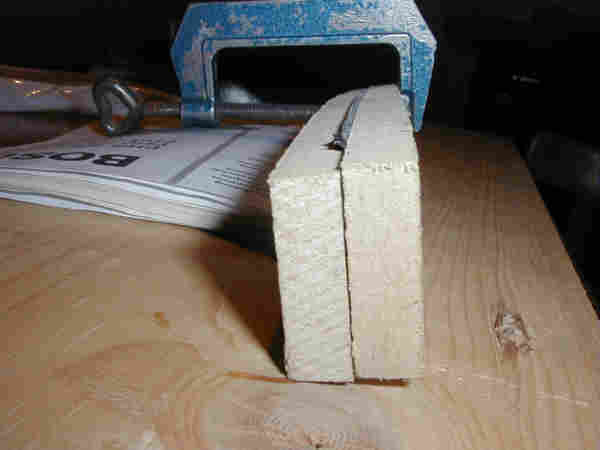

Soudure au pistolet thermique  du PEHD de 25microns
Le parachute de 54cm assemblé
Avec suspentes, et émerillon : 4g
