Fusée à eau Brochet Evolution 2


Plan du site

Chapitres :


Connexes :

Flux direct
Flux inversé
Multi réservoirs
Multi étages
Divers
Ailerons
Coiffe
Exemples :






haut de page

“Brochet Ev2 ” ??

Octobre 2008

Cahier des charges :
Fusée flux direct, mono réservoir, réutilisation de brochet.
Déclenchement par TET
Plein goulot, 1l
Trappe latérale avec axe d'ouverture perpendiculaire à l'axe de la fusée  !!...

Retour

L'ex brochet (type Sylapus)

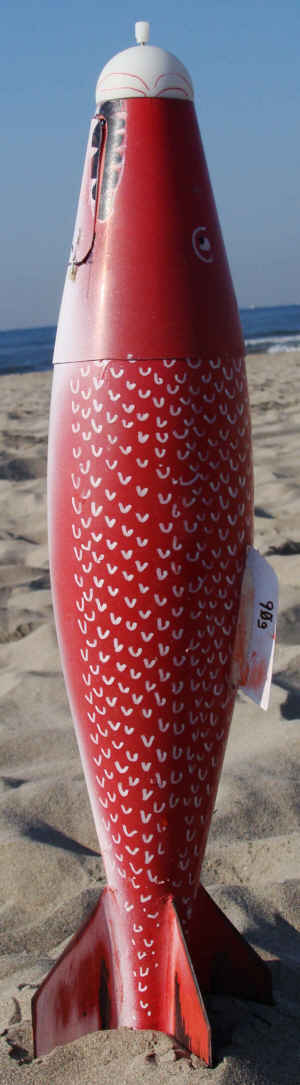

Le montage à blanc du nouveau
Les 2 chapes (vertes) proviennent de la bielle des tortues N&D. Le basculeur (noir) était un doigt de guidage du papier dans une imprimante "Lexmark" HS.  Le mécanisme, ci-contre à droite, provient de cette même tortue.

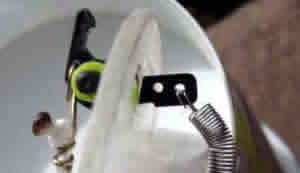

La commande d'ouverture de la trappe se fera par un système TET qui commandera ce petit verrou
Le minuteur commande le verrou par l'intermédiaire de la ficelle enroulée sur l'axe du remontoir. Pour solidariser l'extrèmité de la ficelle et de l'axe : un noeud et un point de cyano.

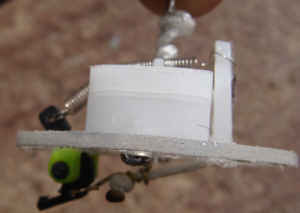

Système de rappel par tige ressort

Système amélioré par un ressort de traction

Photo à venir

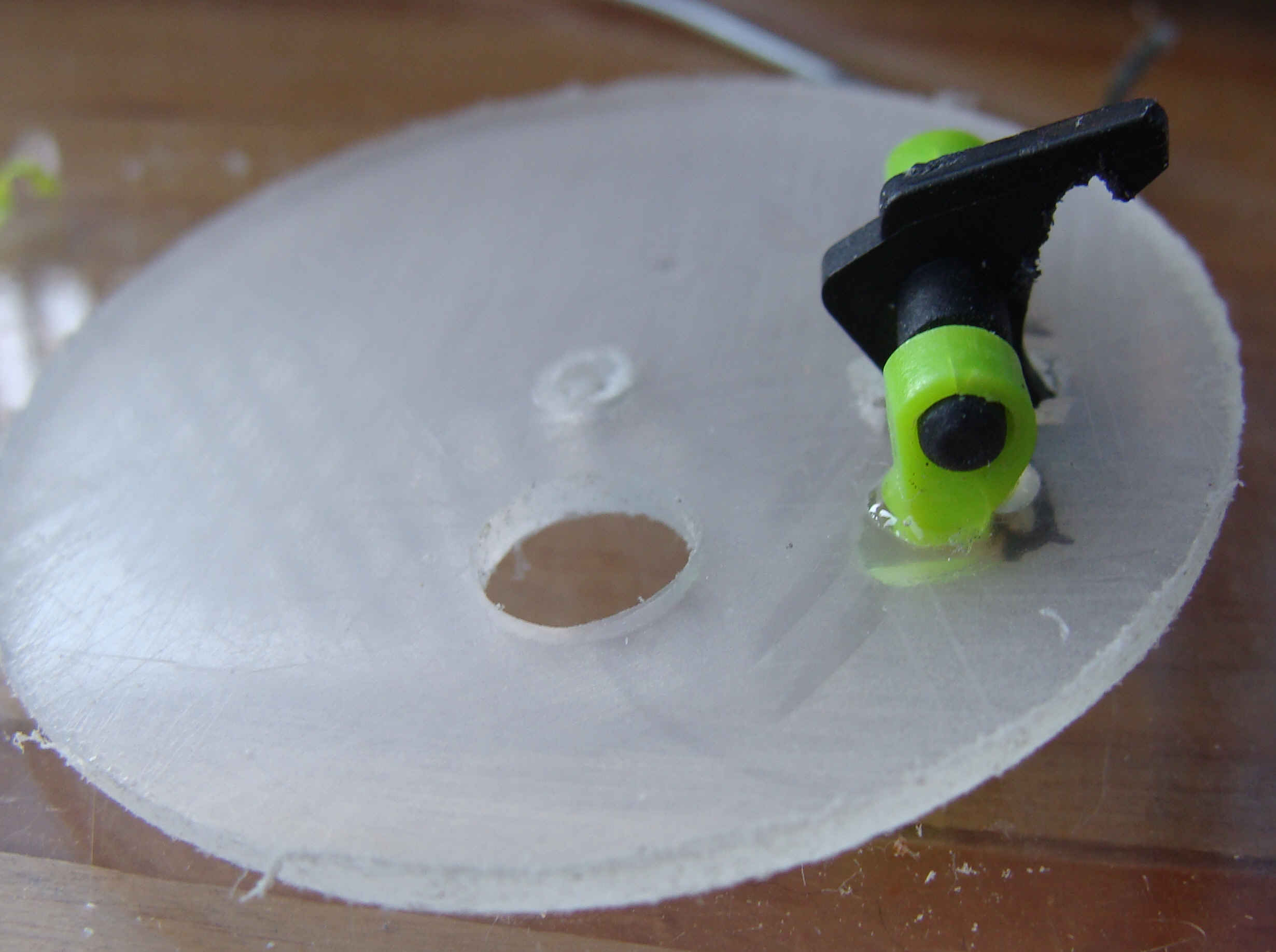

Percage du mécanisme et collage de la paille de guidage du verrou
(Paille diamètre : 2.3mm ; tige verrou en laiton : 0.6mm ; inclinaison 35° / vertical)



En cas de difficulté pour visualiser la vidéo ci-contre, cliquer sur une des 2 photos ci-dessus

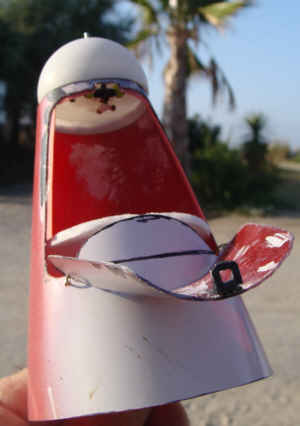

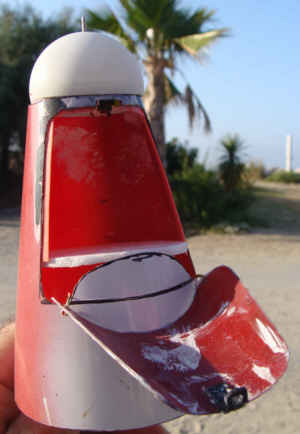

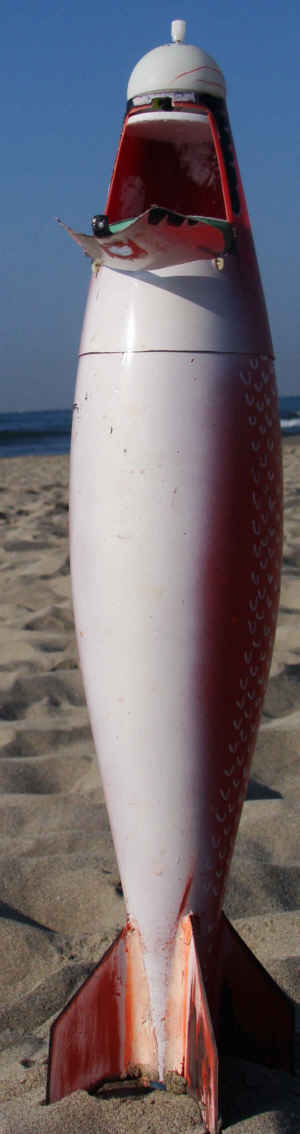

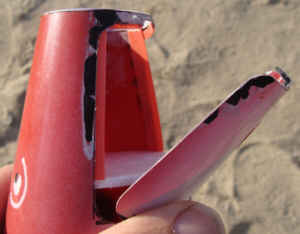

Dans l'ogive, la trappe latérale est découpée. La difficultée essentielle est dans la réalisation de l'articulation. Ici ce sont 2 simples anneaux en laiton (insuffisants pour un bon placage)  Voir plus bas pour la version définitive

NB : Les palmiers et la Méditerranée en Arrière plan ne sont pas indispensables à la réalisation de ce système, mais "ça aide".

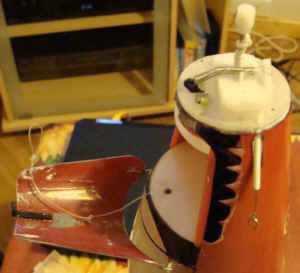

A cette étape de la réalisation, les ailerons ont été rognés, les cloisons Av et Ar de la soute, mises en place et surtout les articulations et les appuis de la trappe revus, comme ci-dessous :

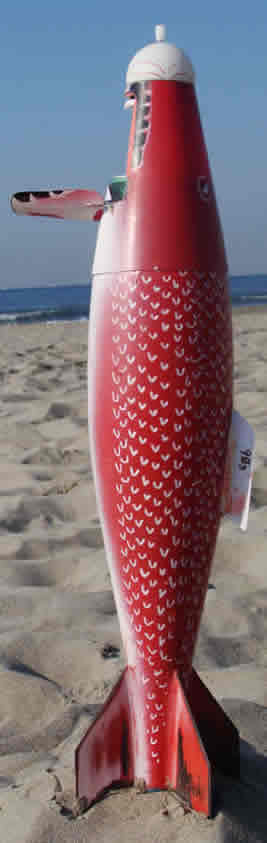

La masse globale de la fusée, indiquée sur la nageoire  dorsale est celle de l'ex Brochet. Celle-ci accusera une valeur plus faible (j'espère)

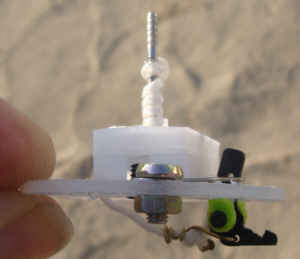

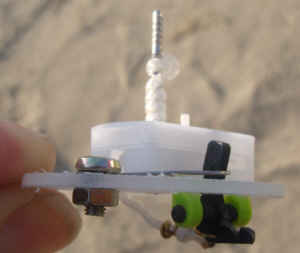

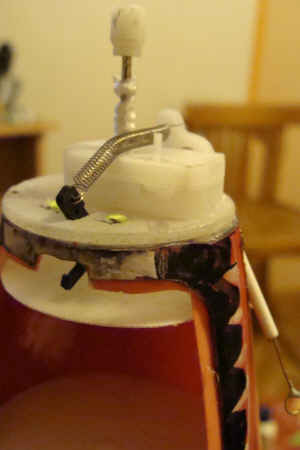

Détails de montage du TET sur la coiffe de la fusée
