Pneumatiques
Diversité
Valves
Ce sont les premiers raccords que l'on utilise lorsque l'on aborde la fusée à eau, mais bien vite, on les abandonne pour des raccords rapides
"Mecafer".
Meilleure étanchéité, et surtout polyvalence avec les autres fuséistes, et standardisation demandée au championnat de FRANCE.
|
|
|
Valve Schrader
|
Valve Presta ou Sclaverand
|
Valve Dunlop
|
Universel
Les raccords universels sont les moins onéreux, et ceux généralement livrés avec le matériel pneumatique dans les grandes surfaces.
Ils ne sont pas très pratiques mais très efficaces.
Rapide
Divers
Il existe divers types de raccords pneumatiques, diffèrentes marques, différentes formes, par exemple.
|
|
|
??? Mauvais (pour nous)
|
"Gromelle ISO 6150"
Mauvais (pour nous)
|
Le bon profil est celui de droite
|
|
|
|
Staubli mâle Mauvais (pour nous)
|
Staubli femelle Mauvais (pour nous) |
Cotes Staubli 3/8
|
Photos communiquées par Lucky
|
|
|
Raccord hydraulique mâle
|
Raccords accouplés
|
Raccord hydraulique Femelle
|
|
|
|
|
|
|
|
|
|
Staubli Mâle
|
Staubli accouplé
|
Staubli mâle & Femelle
|
Mais tous ne sont pas aussi évidents
???? Sauf erreur de ma part les profils en vert conviennent, ceux en rouge : non ?????
Profil standard
|
Profil suédois-américain
|
Profil standard tedesco
|
Profil UNI ISO 6150B-12
AFNOR E 49053
|
|
|
|
|
14/A OMNI
15/A OMNI
15/C OMNI
|
CEJN 320
RECTUS 26
EUR/2 ñ EUR/3
|
ARO 210
PARKER 50
CEJN 300
ORION 44510
RECTUS 22
SWE/1 ñ SWE/2
|
US-MIL-SPEC-C-4109
CEJN
HANSEN 3000
GROMELLE 600
PARKER 30 1/4
RECTUS 24
|
Mecafer
Infos de dernière minute
Attention pour le camionnat de France, utiliser des raccords dont La partie terminale fait 5mm de long pour un
diamètre de 8mm.
Pour celui que nous utilisons, la partie cylindrique terminale fait 8mm de long pour un diamètre de 7,2mm
comme le modèle ci contre et ci dessous
Le raccord dit "Mecafer" dans notre jargon est donc un raccord
pneumatique rapide.
Sous la marque Mecafer, Prodit et sans doute d'autres nous trouvons ces raccords inrechangeables entre eux.
La mise sous pression et le lancement de la fusée doivent être assurés à une distance minimale de 10 mètres de
la fusée. Les bases de lancement des équipes doivent OBLIGATOIREMENT être équipées d'un double raccord rapide pour air comprimé de marque Mécafer
mâle / femelle (en vente notamment chez Castorama et visible sur la photo ci-dessous) placé à plus de 10 mètres de la fusée, afin de permettre la connexion par
les arbitres au pupitre d’arbitrage (qui comporte un système de contrôle précis et de gestion de la pression ainsi que divers systèmes de
sécurité).
Photo Techno-challenge.org
Un post de fuseeao en date de novembre 07
Je reviens de chez CASTORAMA et je me rends compte avec stupeur qu'il y a maintenant 2 diamètres différents et évidemment incompatibles
!
ATTENTION, les modèles MECAFER qui conviennent sont :
- n°17 référence 156410 pour la partie mâle avec tétine.
- n°18 référence 156426 pour la partie femelle avec tétine.
Si vous avez déjà acheté des raccords, je vous conseille d'aller vérifier que vous avez les bons pour le championnat. Pour ce faire munissez-vous
d'un cutter et allez chez Castorama. Demandez au vendeur d'ouvrir l'une des deux références citées ci-avant. S'il ne veut pas et que vous avez un doute, achetez, couper
l'emballage proprement puis faites vous rembourser si nécessaire (d'où l'intérêt d'avoir le cutter sous la main).
La partie terminale fait 5mm de long pour un diamètre de 8mm.
Ceux qui ont déjà participé au championnat, rien de nouveau vos raccords de l'an dernier sont parfaits...
Principe
Les raccords séparés, un clapet ferme le passage de l'air sur la partie femelle. La bille poussée en direction de l'axe interdit l'introduction de la partie
mâle. |
|
En coulissant la bague de verrouillage (verte), la bille est libèrée et l'embout mâle peut pénètrer et venir repousser le clapet |
|

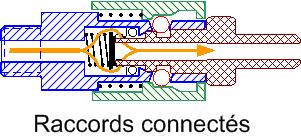

L'embout mâle en place, le clapet est repoussé, la bague verte reprend sa position et verrouille la connexion. L'air peut circuler |
|
Photos

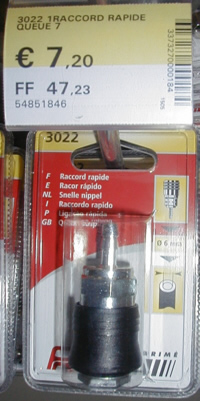

Tuyaux 6mm /
Mecafer femelle
|
|

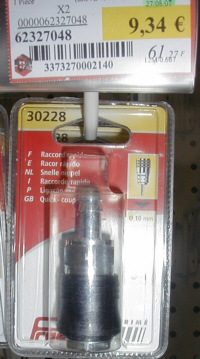

Tuyaux 8mm /
Mecafer femelle
|
|
Tuyaux 6mm /
?????? femelle
|
|
Filetage 1/4 male / Mecafer femelle |
|
- translation vers l'arrière, décompression instantanée.
- translation vers l'avant, déconnexion immédiate. |
Raccord bi-matière sécurité
|
Bague caoutchouc
|
Raccord bi-matière
|
|
|
|
|
|
|
|
|
Filetage Femelle 3/8 / Mecafer mâle
|
|

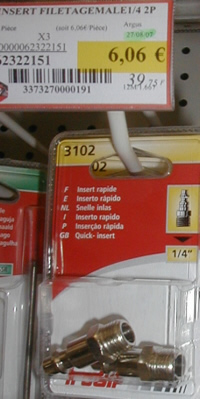

Filetage 1/4 male
/ Mecafer mâle
|
|

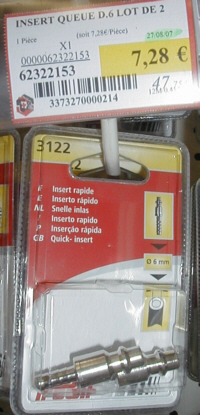

Tuyaux 8mm /
Mecafer mâle
|
|

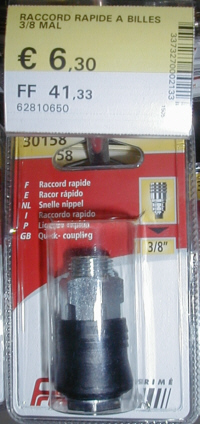

Filetage 3/8 /
Mecafer Male |
|
|
|
|
|
Ou acheter
La question récurente ; où acheter mes raccords dits "Mecafer"?
Mecafer est une boite italienne indépendante qui fabrique et distribue les raccords pneumatiques que nous utilisons, le plus souvent, pour les raccords air de nos bases de
tirs.
Castorama et Bricoman diffusent cette marque, Brico dépot préfère mettre en avant sa propre distribution occultant quelque fois le produit Mecafer.
Leroy Merlin et Bricomarché diffusent Prodit

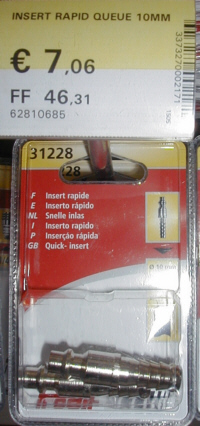

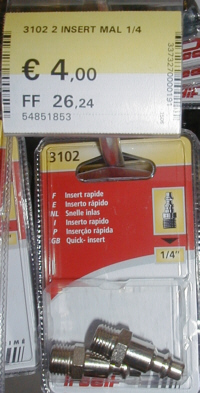

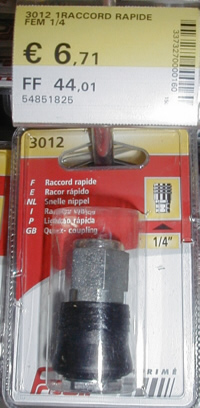

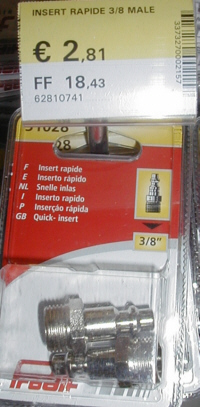

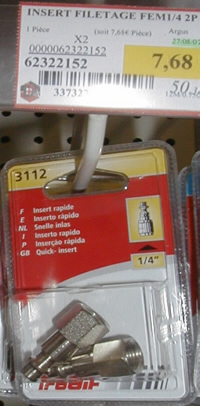

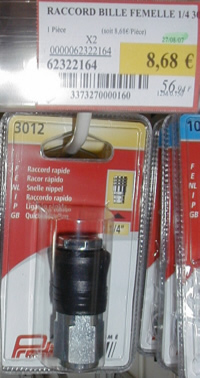

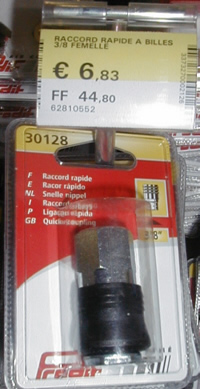

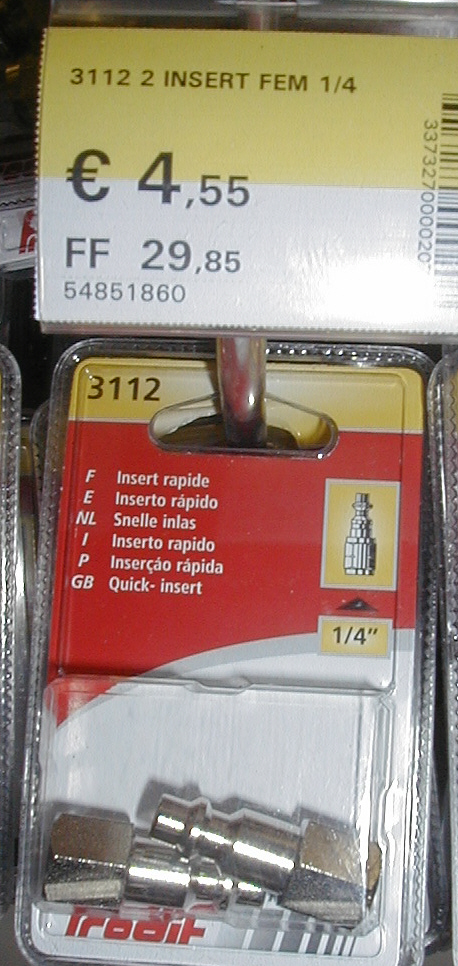

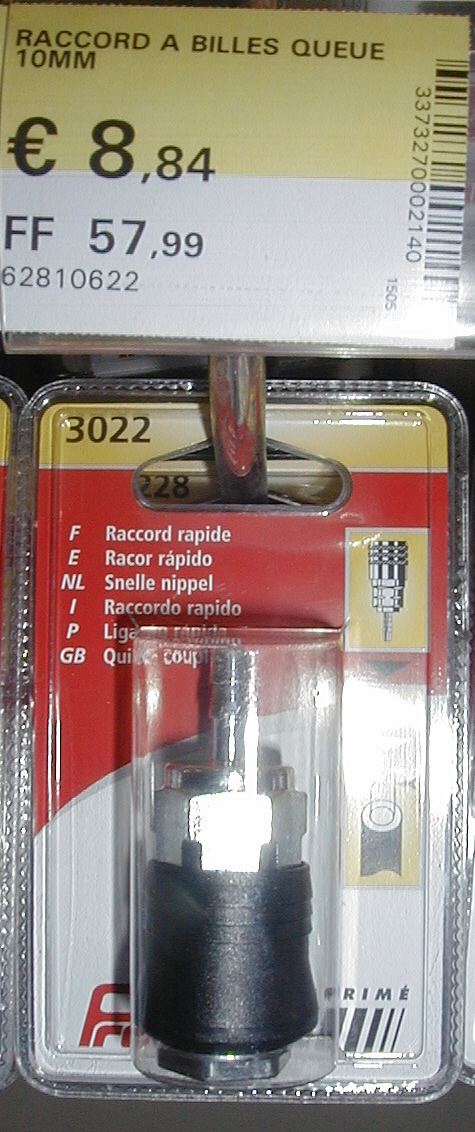

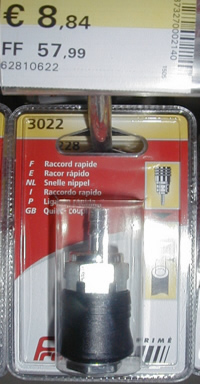

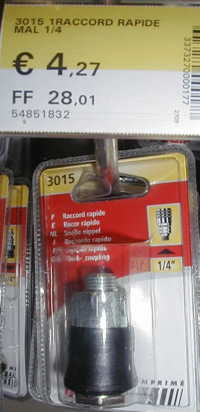

Produits brico dépot Montbéliard (25)
Photos du 8 octobre 2007

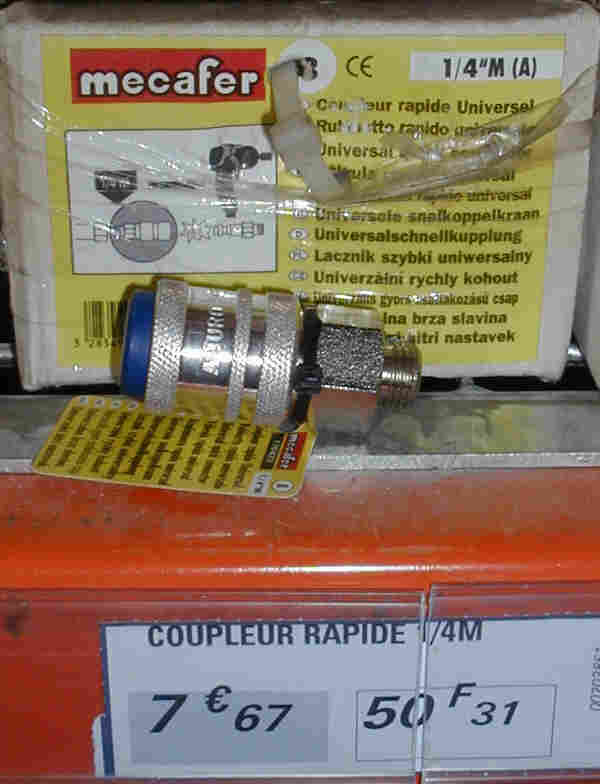

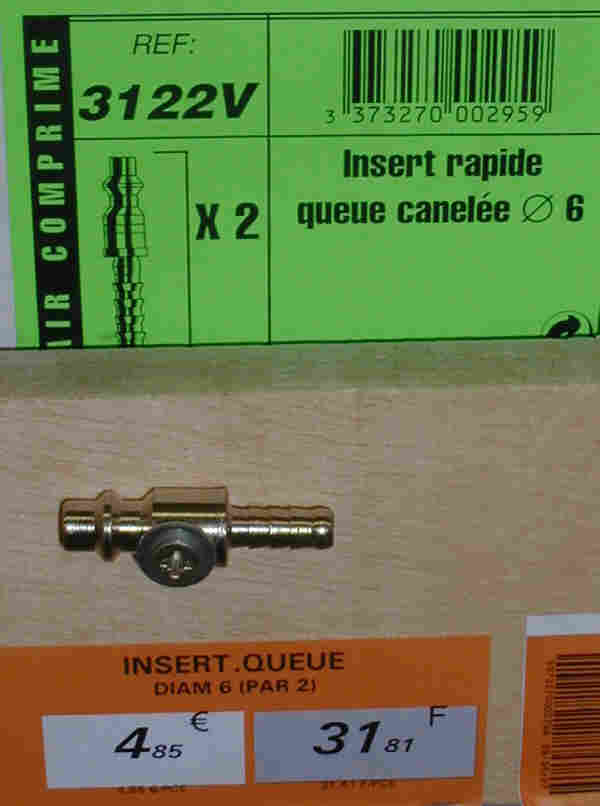

Produits bricoman Exincourt Montbéliard (25)
Photos du 8 octobre 2007

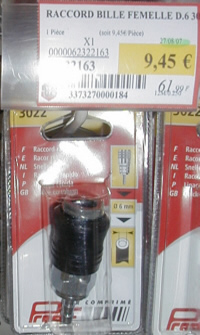

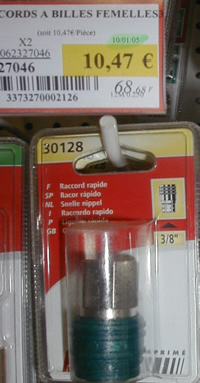

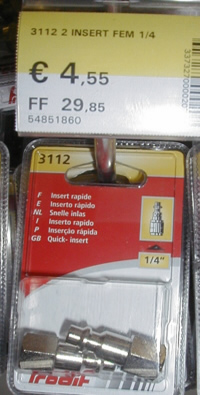

Produits Leroy Merlin Andelnan (90)
Photos du 8 octobre 2007
Produits Bricomarché Héricourt (70)
Photos du 8 octobre 2007
