“Tintin”

Pourquoi la fusée de Hergé nous fait-elle rêver à ce point?

J'en avais vu une chez Pegase dans l'atelier ACVJV. (ci dessus)



Et depuis, elle prolifère.    Silhouette par Sirius



Photo de Bouny A Senlis 2007



La vidéo d'une fusée à poudre


Cliquer sur l'image pour accéder à la page



Nono

J'en ai  rêvé, et puis Nono l'a faite sur :T echno-Challenge

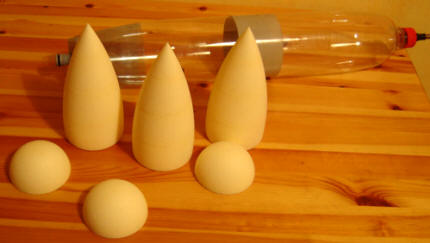

Fit des difficultés et des sceptiques, la voici en construction :

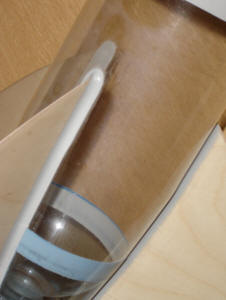

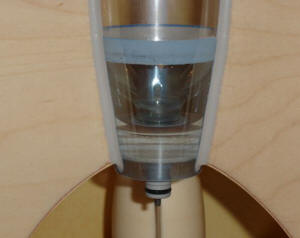

Le renforts pour les ailerons

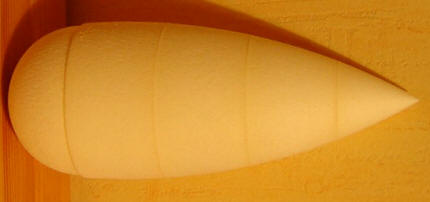

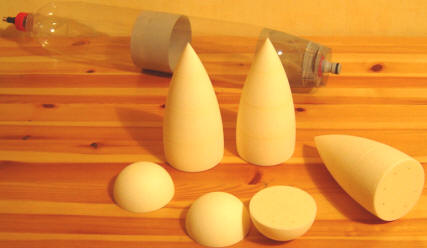

Avancement mars 07

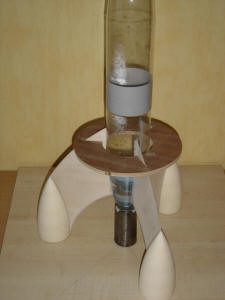

Mon gabarit 3 ailerons étant inutilisable pour cette fusée, j'ai tracé sur une planche bien plane l'emplacement des trois pods et j'ai mis un petit bout de double face pour les immobiliser, puis j'ai installé au centre une cale de la bonne hauteur pour que la fusée ne descende pas, j'ai ensuite minutieusement tracé et découpé une rondelle pour maintenir à la bonne place les ailerons.Il ne reste alors plus qu'à coller (colle à bois au niveau du renfort et sikaflex sur le reste)et vérifier l'équerrage.
Amicalement.

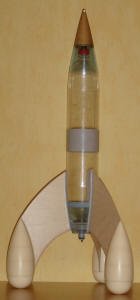

Avancement au 30 mars 07






Au 14 avril 2007



TITUS

Un article de Zorglub sur Techno-Challenge

Dans mon chaudron magique voici le projet secret que vous allez reconnaitre.

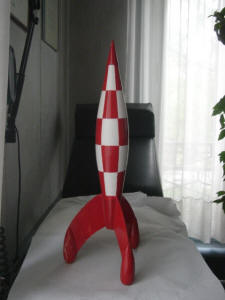

Voici Titus-Tintin


L'histoire a débuté en Octobre et tenue secrète, d'ailleurs voir par la suite sur le forum le sujet Tintin me faisait marrer .




Premiers essais de visualisation en Novembre :

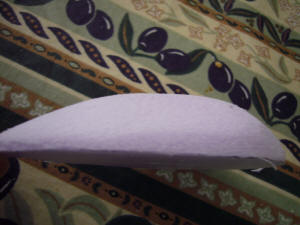

Premiers ailerons, en balsa, une catastrophe, trop petits. Erreur de mesure. Je pensais combler avec du papier mâché, une diabolique erreur.



Deuxième tentative, plus grande, toujours en balsa (2 hémi coques taillées) Mais cette fois ci j'ai découpé dans une planche de balsa de 1cm d'épaisseur





Premiers cônes, trop compliqué a faire

Deuxième cône en carton avec début profilage du bas . Il s'agit d'avoir une forme conique au tiers inférieur ,Mais cette forme n'était pas "top" il a fallu que je recommence pour avoir un diamètre plus grand

Les ailerons finis, bien poncés



Nouveau profilage du tiers inférieur avec pour masquer les épaisseurs de plastique, couverture en papier journal collé .(technique pour faire les montagnes en décors de train électrique )

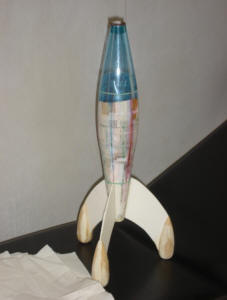

Fusée définitive avant peinture. Mais je pense être obligé de remplacer le dépron ou de le consolider, car 3mm d'épaisseur ce n'est pas assez.



j'espère qu'elle volera bien, il me reste encore à mettre un raccord Gardena
Mon chaudron a bien bouillonné.
Me voila plus léger après avoir dévoilé mon secret .

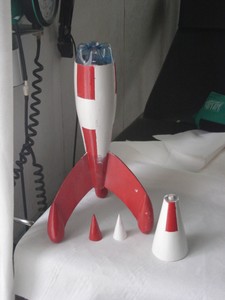

Voici la phase finale qui approche pour la mienne.

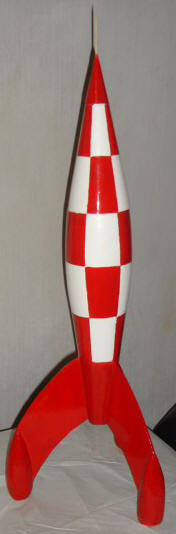

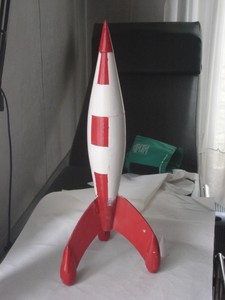

Voici Titus-Tintin définitive en avant premiere.

   (Photo de Bouny à Senlis 2007)



ROM95

Un article de Rom95 sur Techno-Challenge

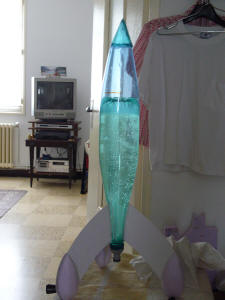

voici ma fusée tintin:
la fiche technique: enfin le début:
taille 57,7 cm
largeur au ailerons26,4 cm
bouteilles: Badoit vertes réservoir 1 litre et ogive eau de Perrier avec le cône de la Percolât 5 désolé Papyjo!!!...

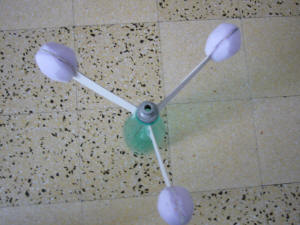

ailerons en carton 1 mm d'épaisseur et les boules ou goutte du bas sont en polystyrène extrudé violet coupé a la scie puis taillés au cutter et enfin poncés au grillage pour poncer le plâtre je les fait en moitié puis je les colle sur le carton le tout en image:
