Coiffe Pyrotechnique de  Pegase


Dans les compétitions où la pyrotechnie est autorisée, et pour vos tirs personnels, la libération par pétard du parachute est une solution très efficace.
Mais attention un pétard, même petit, reste un explosif. Par ailleurs l' allumage de cet artifice impose de s' approcher de la fusée sous pression. Votre fusée devra donc être 100% sure, éviter les réservoirs collés par exemple et ne dépassez jamais les 6b.
Et attention.. eau et poudre ne font pas bon ménage.


Ceci dit, j' ai fait un petit tour dans l' atelier , l' efficacité et la simplicité de ce système se prouve par la débauche de coiffes utilisant ce principe.

Le pétard est isolé dans un petit tube perforé, placé de manière inclinée pour qu 'il ne s' échappe pas au décollagge. Un petit bouchon amovible, permet de nettoyer ce tube après explosion.  Une cloison perforée est également indispensable pour protéger le parachute (PET HD de la flamme et du souffle.
Voici quelques solutions.
2 Implantations relatives sont possibles :

Chambre inférieure

La chambre qui reçoit le pétard reste solidaire du corps de la fusée. La coiffe est éjectée

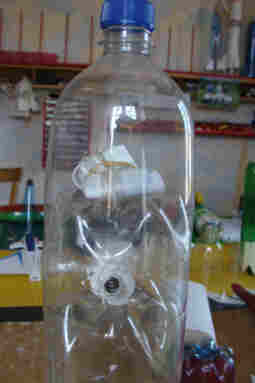

Le tube pour le pétard vu de face, juste au dessus un culot de bouteille perforé protège le parachute placé dans la coiffe qui sera éjectée.

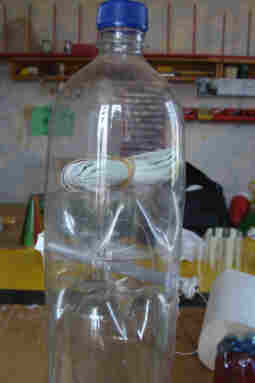

Vue de profil. On voit bien l' inclinaison du tube, et le petit bouchon à droite

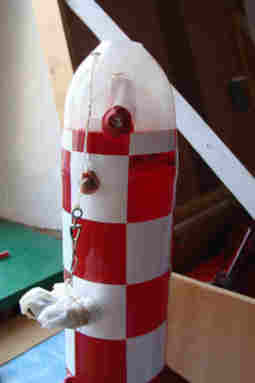

Le système implanté sur la fusée Hergé de Pegase

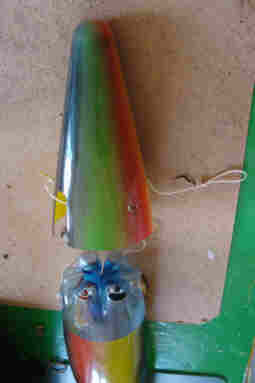

Encore une autre solution

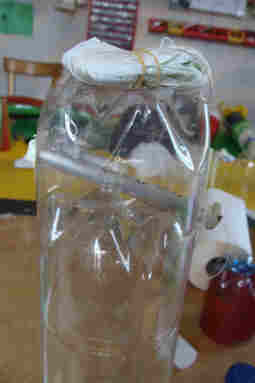

Et une autre application
Sous tous les angles

haut de page

Retour

Chambre supérieure

La chambre explosive se trouve en partie avant de la coiffe. cette solution permet  une plus grande compacité .

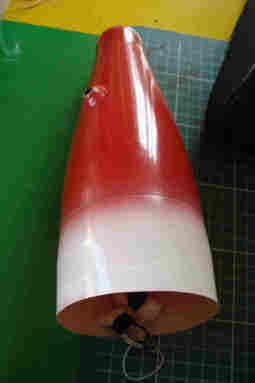

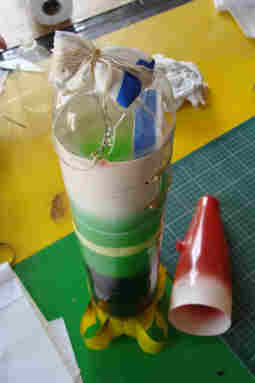

Application sur la fusée vidéo.  On distingue l' orifice du conduit pyrotechnique près du sommet de la coiffe. Sous ce tube, une cloison perforée pour protéger le parachute

ReJME

Une solution que j' avais utilisé il y a quelques années
