“Goujon”

Octobre 2007

Cahier des charges :
Fusée flux direct, mono réservoir, sans système de récupération.
Destinée à du tir en longueur
Plein goulot, 1l
Masse inférieure à 50 g vide
traînée minimum
distance maximum.. ;-)

Validation du concept :
Mon premier mulet :
Une bouteille "Perrier bleu" 1l pour réservoir , une ogive en "Perrier bleu" avec pointe "tartimiel". Ailerons dépron, PVC 1mm, PVC 0,5mm (badges provisoires) collés à minima.

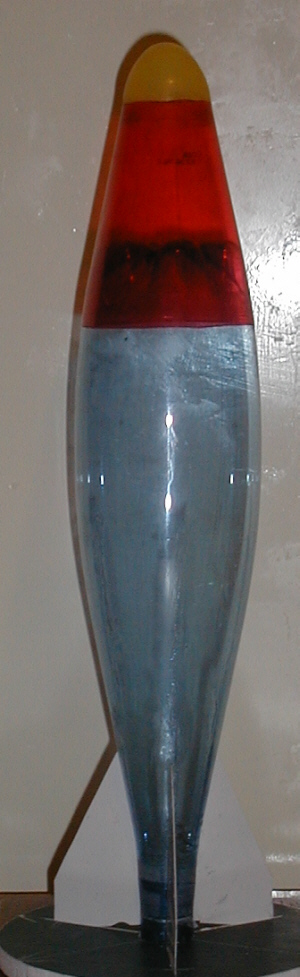

Goujon sur son pas de tir	Tir de goujon à 85 °   (3.45Mo)

	Non filmé : des tirs à 60°  avec différents types d' ailerons. Et confirmation que : un simple filet de cyano seul, sur des ailerons fabriqués avec des badges d' accès ou du dépron ne suffit pas. Sur la vidéo ci dessus, c' est au second tir 85° que les ailerons se sont arrachés, après la phase propulsive. On les voit redescendre.
Ci-dessous : Départ image par image . Une tout les 1/25éme de seconde

Test ailerons et ogives

Définition de la matière des ailerons et de la conception de l' ogive. Le but ? des grammes en moins.
Tirs taupinières qui valident mes ailerons blancs commeétant (à l' oeil) les plus efficaces.
Les ailerons servent plusieurs fois, mais on ne peut en dire autant des ogives.

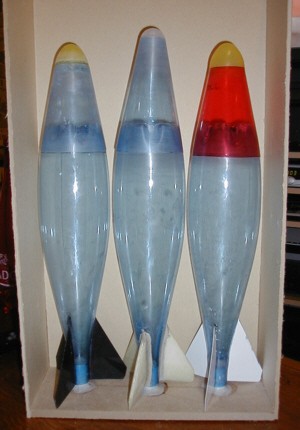

Pour protéger mes ailerons je construit un conteneur destiné à leur transport.

Ailerons

Les ailerons les plus légers tout en restant suffisament rigides, sont ceux taillés dans des badges d'accés provisoires recyclés. ( Epaisseurs 0,5mm)

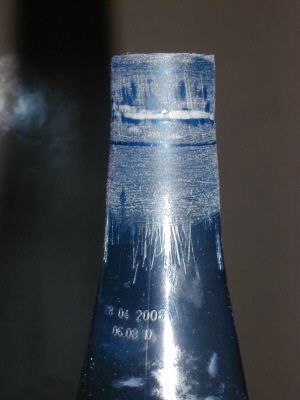

Gabarit de découpe :	Goulot de Perrier Bleu raboté

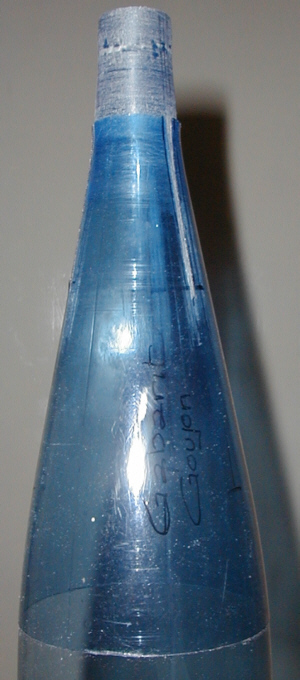

Ajuster au plus près l'emplanture de l' aileron au profil du goulot . Tracer sur la tuyère, 3 traits verticaux à 120°  à l' aide d' un gabarit

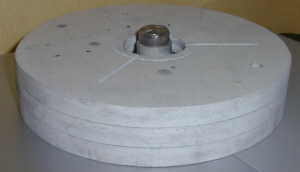

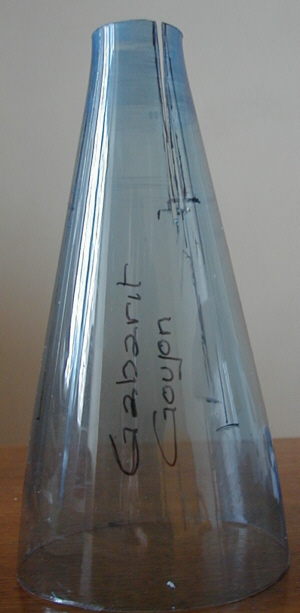

Gabarit permettant de tracer 3 traits équidistants	Gabarit positionné sur la bouteille

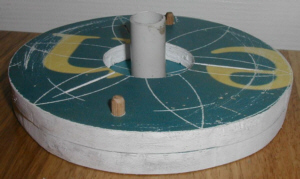

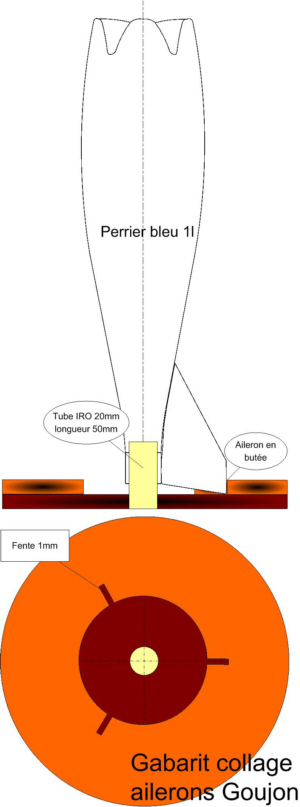

	Premiere version du gabarit de collage Seconde version correspondant au dessin de gauche Troisième version

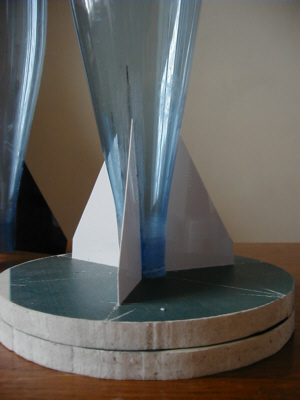

Le gabarit de collage des ailerons	Placer la tuyère dans le gabarit de collage et coller les 3 ailerons à la super glue 3
Coiffe	L'ensemble avant peinture

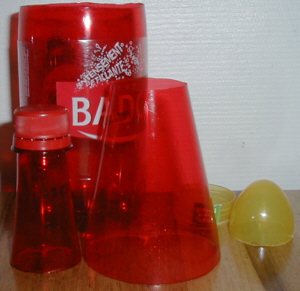

Parmi toutes les possibilités offertes, j' ai retenu une ogive fabriquée avec une badoit rouge 1l. . Cette ogive combinée à une pointe "tartimiel" est à mon avis le meilleur compromis pour un poids minimum

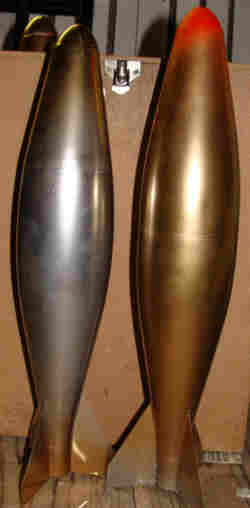

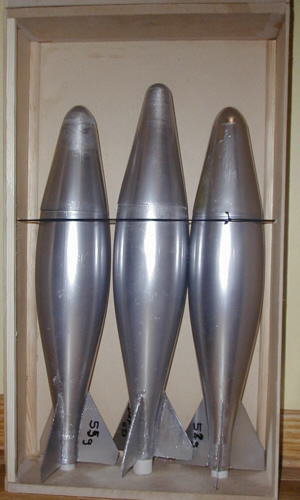

Une mini série en préparation : avec un brochet réparé
