 Coiffe Vairon ouverture latérale

Percolat et Graal n'étant pas parfaites, je m'oriente vers un système temporisé.
Vairon pour les Perriers bleues et Perrier lat pour les Coca Cola 1,5l

Cahier des charges

Une ogive à trappe latérale qui puisse s'adapter sur une bouteille Perrier bleu, ou perrier verte.
Un petit mecanisme de jouet, pour temporiser l'ouverture de la trappe.
Une temporisation influencée par la vitesse de la FHP.

Validation

Une bouteille Perline ou Arcens 1.25l, fournit une coiffe de la bonne taille

Mécanisme

Utilisation du mécanisme d' un jouet à remontoir, ici une coccinelle de "Nature et Découverte" à 2€.
Il est possible de tirer directement une ficelle avec ce mécanisme, mais j' ai choisi de le caréner et d' utiliser un système à came.

On démonte la petite bête en ne conservant  que le mécanisme, que l' on allège de tout ce qui est superflu. Une roue préalablement meulée pour l' aplatir est déplacée de son axe vers celui du remontoir. Cette roue sert de manivelle au mécanisme à  came La came est constituée par une tige d' acier à ressort

Pour fixer ce mécanisme, je prépare un petit omega dans du plastique de couverture de classeur .
J' essaie différentesépaisseur : ICI : 11/10mm.


Le plan de cette petite pièce est à la fin du tableau

On plie cette pièce après y avoir percé 2 trous et on peut y coller le mécanisme
Pour renforcer l'omega, j'y colle une petite cloison avec une encoche destinée essentiellement à maintenir  et guider la came




La soute

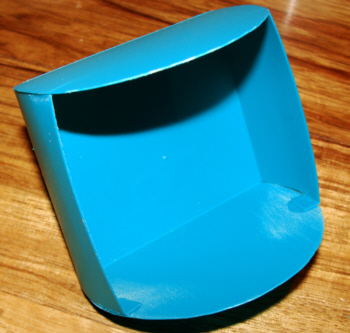

Pour loger le parachute et fixer le mécanisme ci- dessus, une soute est réalisée dans la même matière que l'omega.

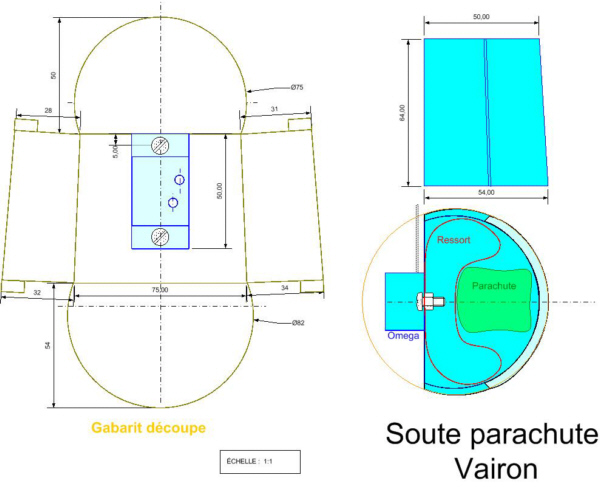

Le plan ci-dessous concerne une soute qui devra s 'emboîter dans la partie goulot d' une bouteille de "Perline" ou "Arcens" 1, 25l . Elle sera de grande taille  64mm de haut) pour accepter un gros parachute

Cliquer sur l' image pour l' obtenir en échelle 1/1 et sur licorne ci-dessous pour le plan Visio



























Coiffe

A partir de bouteilles Perline ou Arcens 1.25l, j' ai découpé l' ogive, en jouant sur les couleurs pour faire mieux apparaître les détails

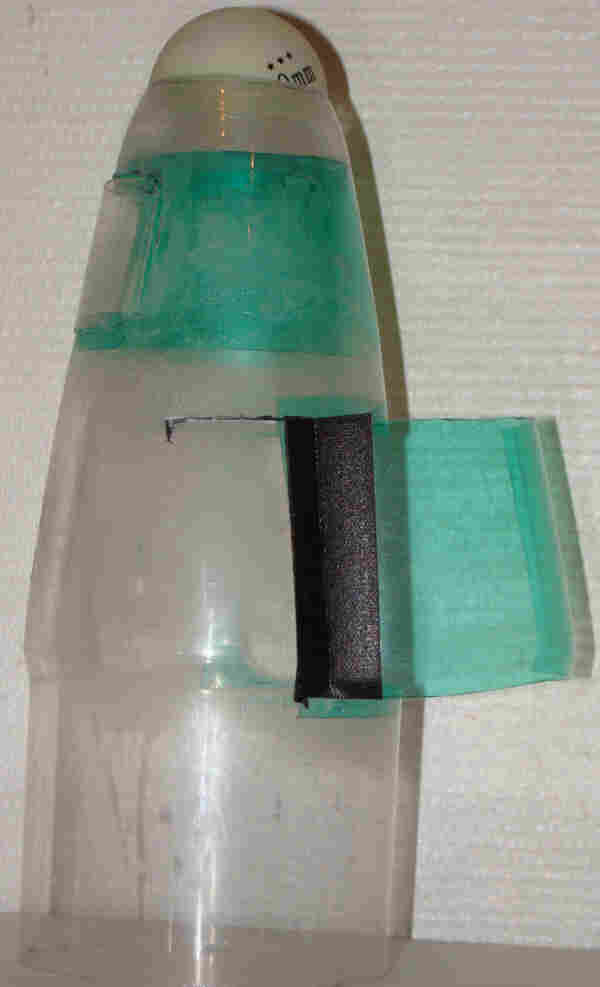

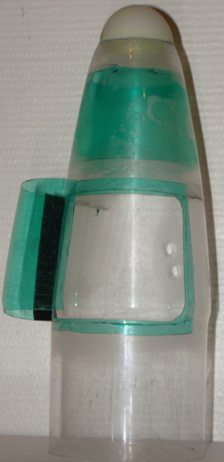

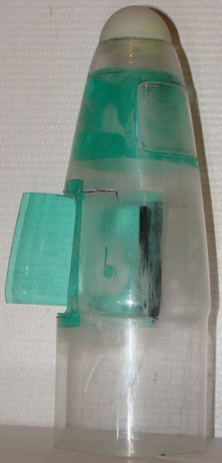

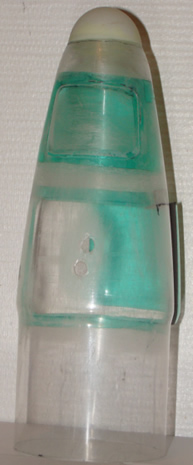

La trappe du parachute avec son embrasure renforcée, on distingue 2 des perforations de traversée des commandes du mécanisme. En partie supérieure, sous la balle de ping pong, une mini écoutille pour accéder aux instruments (altimètre). Les traits noirs horizontaux correspondent aux renforts internes d' appui de la soute

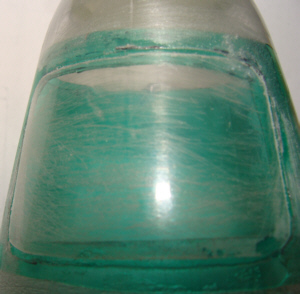

L' écoutille supérieure

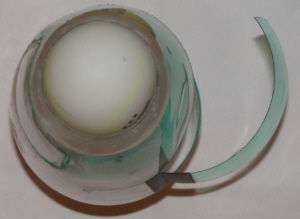

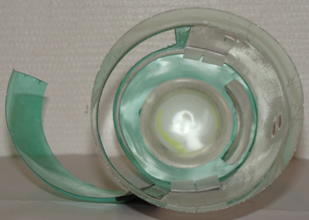

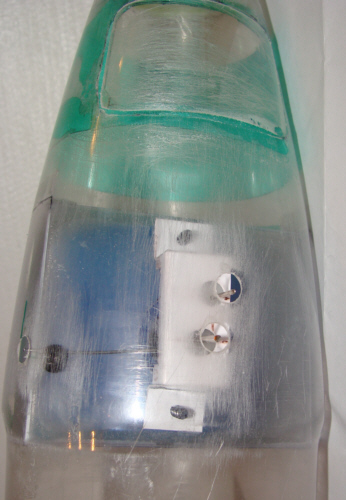

Vue intérieure
et supérieure

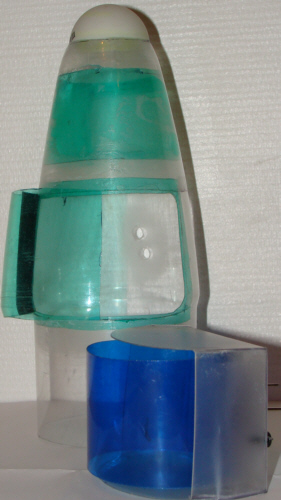

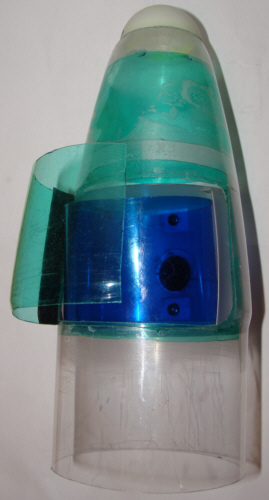

Placement de la soute et de son mécanisme dans l' ogive

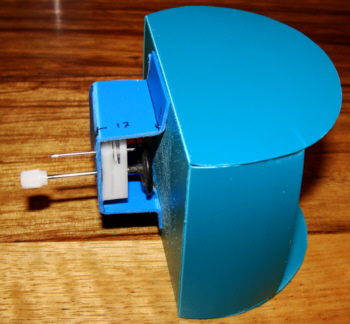

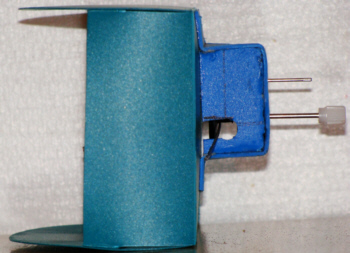

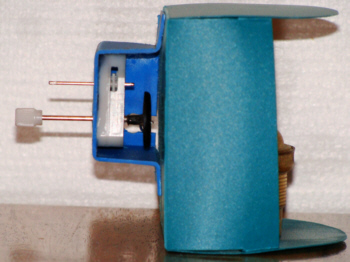

Détails du mécanisme par transparence
