X20

D' après un post de Sirius35 sur techno-Challenge.org   Voir plus bas


Matériaux

Dépron épaisseur 3 mm
Colle à bois ou colle contact polystyrène

Mode opératoire

Imprimer les gabarits du dessin ci dessous sur une feuille format A3 ou A4

ou # selon la taille que vous souhaitez pour votre résultat.
Plan en JPG à imprimer sur A3  ou A4 :        Cliquer sur l'image pour l'agrandir avant impression

Ou alors chaque élément indépendamment (mais attention à l'echelle)

Fuselage côté  2 X
Fuselage dessus 1X

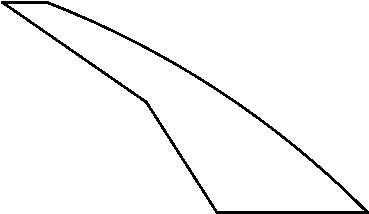

Winglets 2x    &  Réacteur 4X
Voilure1X


Plan sous Visio format A3

Coller ces gabarits sur une feuille de carton épais, de PVC ou de Contre plaqué mince

Les gabarits imprimés sur du A4

Collage de la feuille de gabarits sur le support épais
Découpe de chacun des gabarits

Découper les éléments au cutter dans la feuille de dépron, en suivant les gabarits.
Poncer la voilure et les winglets
Assembler et coller les cotés du fuselage sur la voilure, puis le toit  et les winglets et les réacteurs

Exemple avec un modèle sur format A4
Poids final <2g

Séchage en batterie

Les oeuvres de mes petits enfants
(Les Winglets et réacteurs, indispensables au vol ont été ajoutés par mes soins après cette photo )

ET un X20 à partir du format A3


Le X20 dans cette configuration demande de relever les volets de quelques degrés, pour planer correctement. Selon les tolérances de découpe et de ponçage, je met 1, 2 ou 3 couches de réacteurs, pour avancer le CdM et éviter le cabrage de la navette. Sur une des navettes, alourdie par la peinture, j' ai du planter dans le nez de la navette une épingle à tête, la masse de 3 couches de réacteurs n' étant pas suffisante.

Chapeau Sirius 35, les plans sont parfaits

Accrochage sur la fusée

Premiers essais

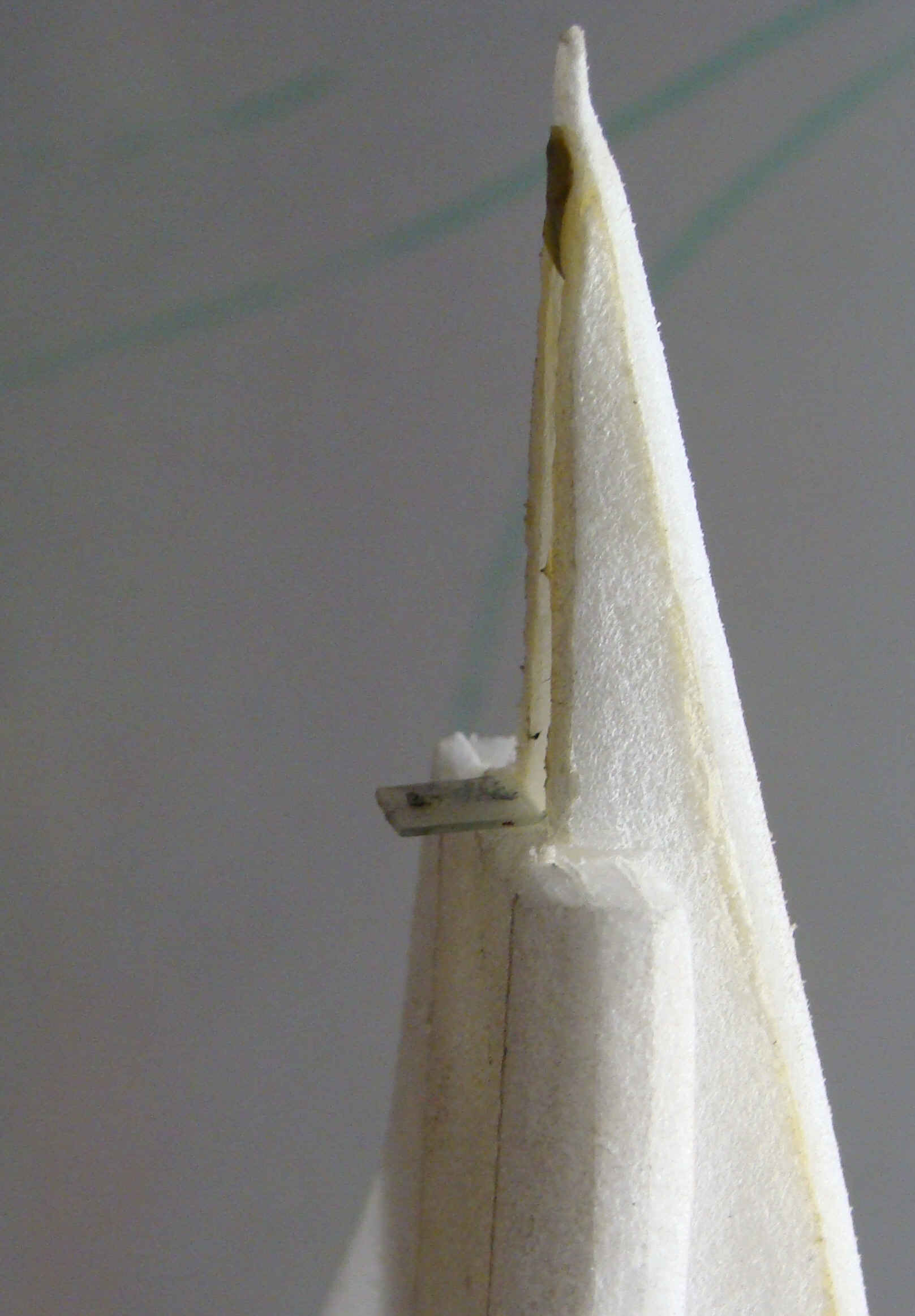

L' avant de la navette est maintenu par une goupille au travers d' une petite équerre. L' arrière est coincé dans une chape.
La navette est parallèle au fuselage de la fusée. Seule la goupille empêche la navette de s' écarter




Première amélioration du guidage du verrou
Difficile de placer la goupille dans son petit trou, j' améliore le guidage dans la chape avec un petit tube  et j' ajoute un petit ressort pour avoir une tenue positive de la goupille et un décollage franc de la navette au retrait de la goupille


Photo avec ressort



Quelques vidéos du mouvement au sol

A suivre...

Post de Sirius 35

N' étant plus trop prolifique sur le plan fusée à eau, mais néanmoins en pleine forme en aéro-rc (2 jets construits en 2 semaines ) je vous mets ici ma dernière création car je pense qu 'elle pourrait aider la communauté des fuséistes voulant mettre une navette sur le dos de leurs créations

il s' agit d' une adaptation du X-20

c' est taillé dans du dépron 6mm
vous voyez il n'y a pas beaucoup de pièces.
et ça s' assemble rapidement
il n'a pas fallut plus de 5 minutes pour en arriver là
Mise en place des winglets après une séance de ponçage

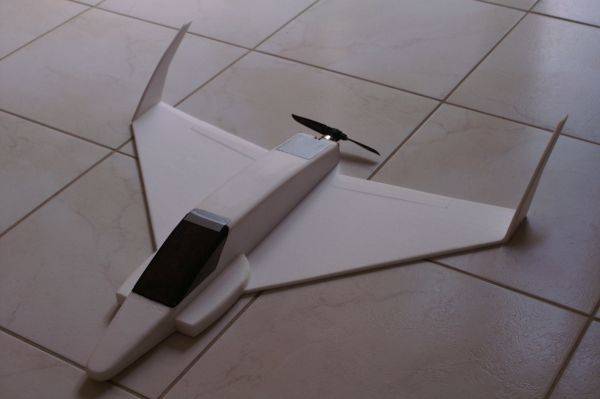

et là en ordre de vol
Le plan sous Visio

Il mesure 57cm d' envergure pour 225gr (version RC), en l' air c' est une vrai fusée, donc ça n'a pas peur des fortes vitesses
ceux qui veulent faire une version RC planeur peuvent économiser pas mal de poids... entre le moteur, le contrôleur et l'accus de propulsion ça donne 113gr... si on garde un accus de réception d' environ 30gr on fait une économie de plus de 80gr ;)
ça donnerai une navette en ordre de vol de 145gr... un beau p'tit planeur non ?
