La base Gardena érigée de Papyjo
A la construction de cette base j'avais fait un descriptif en
. Il date un peu. Mais si vous préfèrez ce mode de visualisation...
Cette base est réalisée en Aluminium de récupération. Elle permet de doser, de remplir, d'orienter ... et de tirer toute fusée sur laquelle
on pourra adapter une tuyère "Gardena"

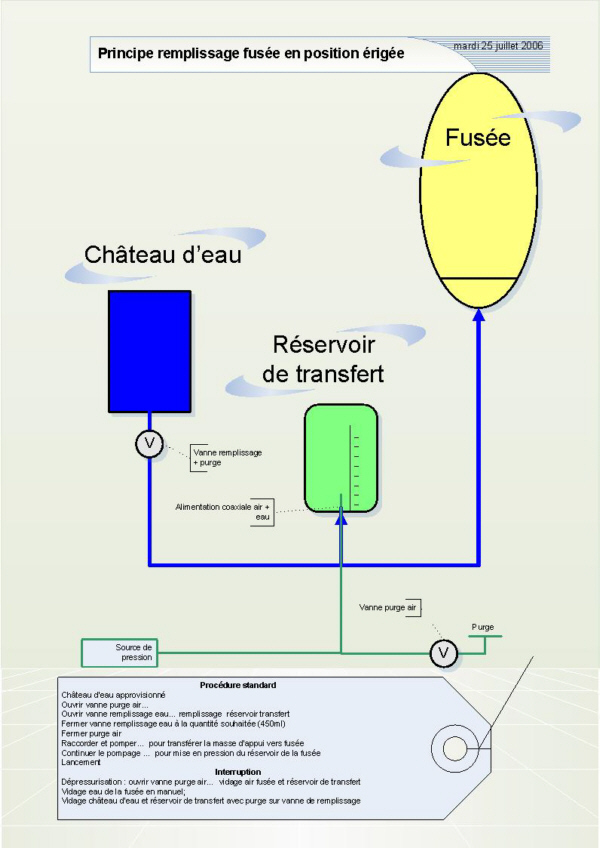

Le plan de la réalisation :
Le fichier sous VISIO :
Et quelques photos
|

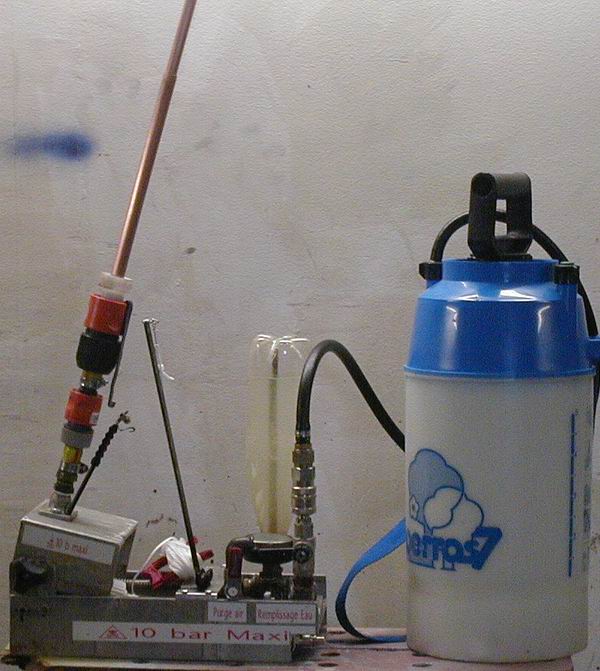

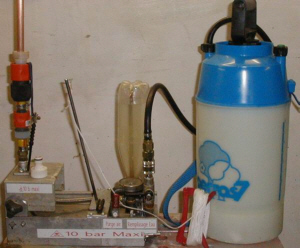

La vue d'ensemble
|
 |
|

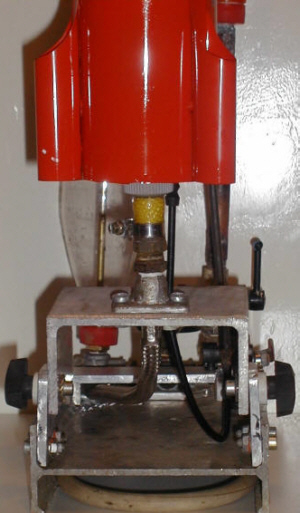

Vue avant, avec l'articulation du pas de tir.
Le tuyau tressé, à gauche, conduit eau et air au raccord Gardena et à la tuyère.
Le cable noir, à droite est celui du déclencheur.
|
 |
|

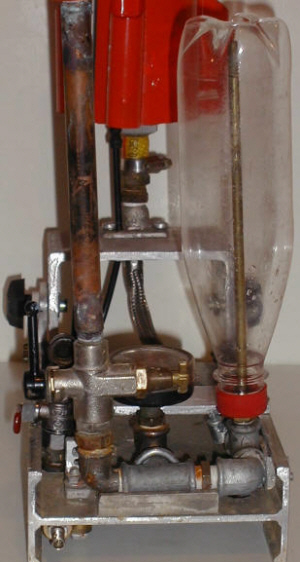

Vue arrière avec à gauche les vannes de commandes.
Le tuyau cuivre vertical, qui supportait le château d'eau est maintenant remplacé par un raccord Mecafer. L'eau arrive sous pression (max 3b) depuis le
pulvérisateur.
A droite la bouteille inversée est le reservoir de transfert.
|
 |

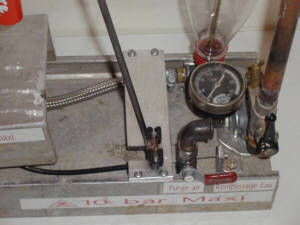

Une vue de dessus.
A gauche, partiellement la platine inclinable. Au milieu le levier de déclenchement et le manomètre (inutile) |
 |
|

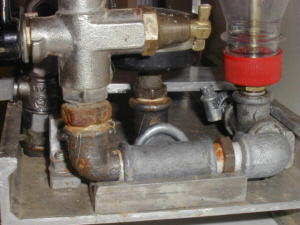

La tuyauterie vue arrière
|
 |
Le levier de déclenchement. On tire sur la ficelle depuis 10m.

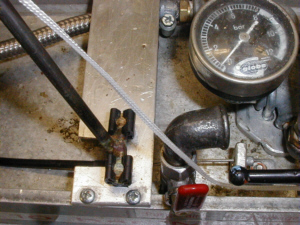

Le levier, démultilie le déplacement, et augmente l'effort sur le cable qui abaisse la douille de manoeuvre du Gardena femelle. |
 |

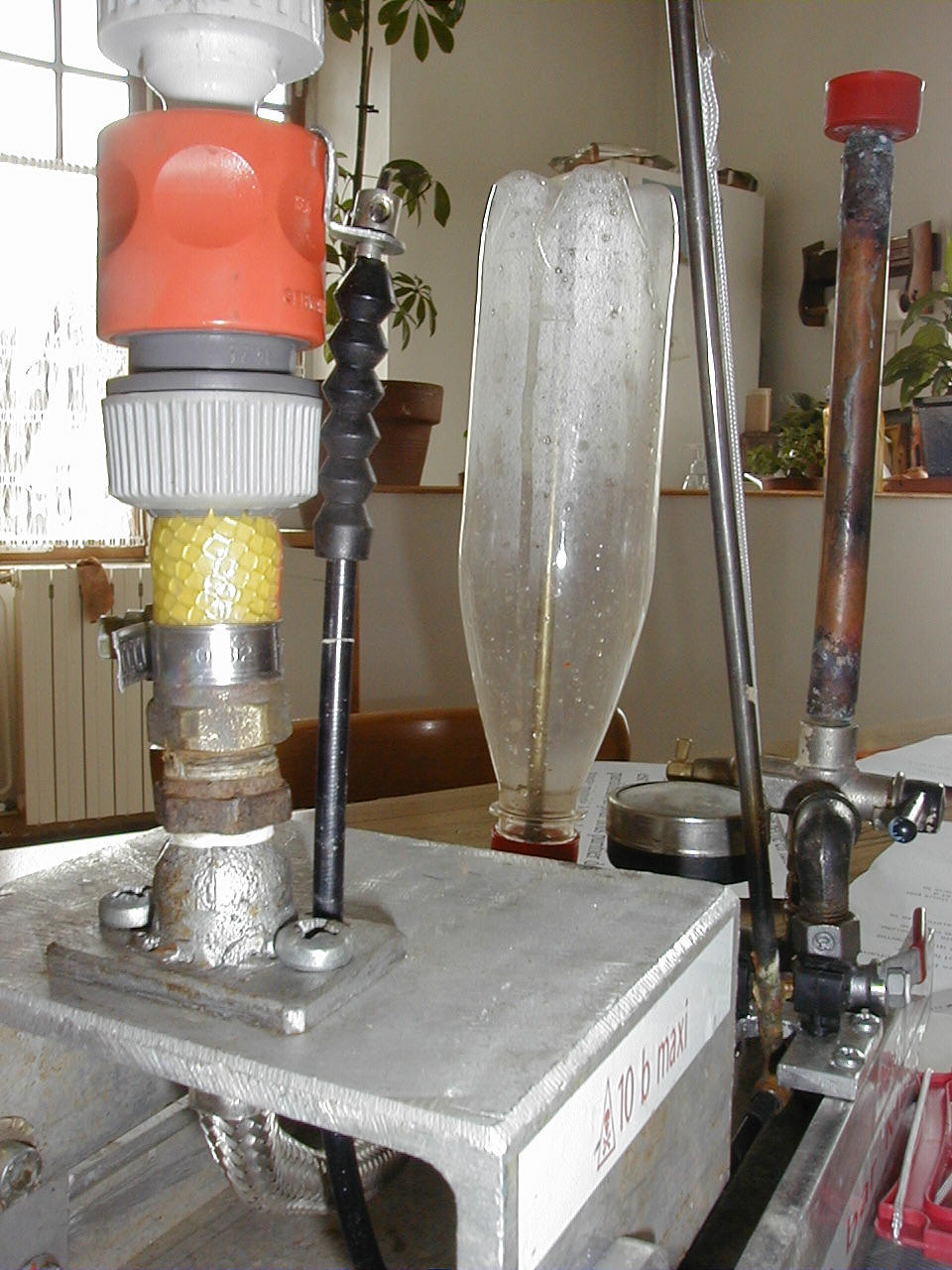

| La douille Gardena et le cable de commande |
 |
|

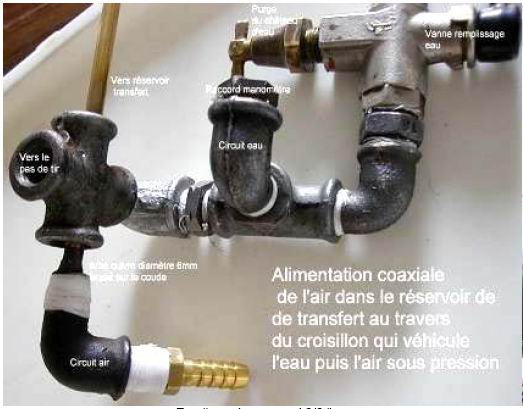

Le raccord coaxial qui permet de remplir le réservoir de transfert tout en séparant eau et air .
Le détail des tuyauteries ci-dessous
|
 |
|
|
| |
|
|

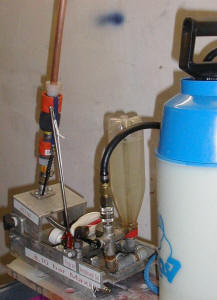

Une autre vue d'ensemble
|
 |
|
Vue de 3/4 arrière
|
 |
