Fusée à eau multiréservoirs


Plan du site

Chapitres :


Connexes :



Réservoirs

Une multitude de forme et de contenance s' offreà nous pour réaliser nos réservoirs.
Voir sur cette page une liste, non exhaustive , des possibilités offertes.

NB : Attention n' utiliser que des bouteilles de boissons gazeuses en PET

Types de réservoirs.

Outre la contenance des  bouteilles, leur forme présente avantages et inconvénients selon l' usage que l' on en veut faire.
Si vous désirez voir toutes les bouteilles portées à ma connaissance, leur poids, leurs cotes et leurs plans : rendez-vous sur la page qui y est consacrée

Deux grandes Marques de Soda, essentiellement, se partagent le marché : Coca et Sweppes. (en plus des marques d'enseignes : Cora, etc..)
il semble que chacune utilise un format de bouteille PET qui lui est particulier.
Le standard est une contenance de 1,5l sauf Coca qui existe en 2l.



La bouteille type Coca Cola, bien cylindrique est certainement la plus simple d' utilisation.

A noter qu'il en existe plusieurs modèles : celles qui sont "lisses" et celles qui possèdent 3 rainures en coup de gouge, cachés par l'étiquette

(Coca, Fanta, Sprite  appartiennent au groupe Coca Cola) Plan visio bouteille lisse

cliquer sur l'image pour agrandir

Sweppes, Ricqlés, Gini, Canada Dry appartiennent au groupe Sweppes...

Les bouteilles ressemblent beaucoup à Coca, mais l' étranglement au niveau du goulot est davantage progressif (conique plutôt que cylindrique) et favorise l' évacuation des fluides de part sa forme plus favorable.

Ces bouteilles possèdent quant à elles, une seule rainure périphérique, identique à Coca, sous l'étiquette.

Les eaux Gazeuses

Perrier bleue et Badoit sont certainement les profils les plus fins et aérodynamiques. Ils ne contiennent qu'un seul litre.

A noter le feuilletage des Badoit rouge

Plan visio Plan visio
Quezac posséde un long goulot qui peut être utile pour remonter le cdm
Plan visio
Les Perrier vert sont également feuilletée comme les badoit rouge. Elle présente une résistance exeptionnelle à l'éclatement
St Diery, St Benoit  ou Arcens de contenance 1,25l me servent essentiellement pour réaliser des ogives pour réservoirs en perrier bleu
Plan visio   Plan visio




Multi réservoirs
Si la contenance d' une bouteille vous semble trop faible....
Il existe plusieurs méthodes pour assembler des bouteilles et ainsi, augmenter le volume du moteur
1. Cul à cul
2. Goulot à cul
3. Collage
4. En faisceau

Exemple Cul à cul

Diamètre 12mm

Les outils pour le serrage
Vue de dessus du raccord
Vue de dessous du raccord
Le carénage inter bouteille
Serrage de l' ensemble



Diamètre 18mm

Le presse étoupe électrique aménagé
La clé bidouillée
Le trou au culot de la bouteille

Le raccord et son joint

Vissage



Goulot à cul

Le système de Dadu05
qui permet d' avoir un diamètre de transfert identique au diamètre de la tuyère plein goulot

Pour la bouteille mâle je découpe le goulot

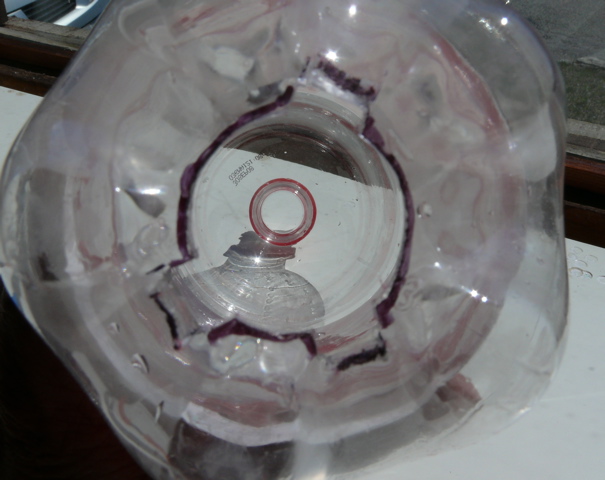

Puis découpe de la bouteille femelle
Emboîtement, puis 1/3 de tour
Je tartine l' extérieur puis l' intérieur avec du Sika
Alignement et séchage sur une cornière.
J' attends quelques jours avant de mettre en pression pour vérification.

Pour l' instant l' étanchéité n' est pas bonne

Une autre solution
Dessin de JP Lainé pris sur son site, mais l'idée provient sans doute de JP Soulard

La question : comment passer le bouchon par le goulot sans le détruire?  : "Il suffit de passer par le trou ménagé dans le culot "

Ma réalisation avec un joint torique en remplacement de la chambre à air.
Etanche à 6b



Goulot Goulot

Une solution présentée par Pegase d'Astu'Ciel
Philippe, un nouvel adhérent d'Astu'Ciel (et complétement ''fêlé'' de fusées à eau) nous a fait (re)découvrir un petit raccord qui permet de relier deux réservoirs côté goulots.
Très simple à réaliser; il suffit de récupérer deux bouchons dans lesqels on aura pratiqué un petit trou (au centre, c'est mieux).
Une bouteille de Quézac dans laquelle on prélève le goulot.
On scie la partie filetée puis on ponce, pour ensuite venir coller les bouchons à l'intérieur de ce ''tube''.
Bouchons collés soit à la Sika, soit à l'Araldite.
Quand l'ensemble est sec, il ne reste plus qu'à percer les bouchons au diamètre souhaité.
C'est hyper léger et ça ne coûte rien...


photo 1: bouteille de Quézac tracée
photo 2: bouteille de Quézac décapitée au niveau du goulot
photo 3: partie conservée
photo 4: les 2 bouchons percés
photo 5: 1er assemblage ''pour voir''
photo 6: les 2 bouchons griffés horizontalement
photo 7: le ''tube'' griffé idem
photo 8: l'ensemble après collage

Le système avec visserie
Le système avec goulot Quezac


Et un petit croquis de l'assemblage en coupe :
   Le plan sous Vision :

Collage

Voir sur cette page :

Faisceau

A venir

Remplissage

Dans le cas où plusieurs réservoirs sont à remplir, on est amené à  choisir la répartition de l'eau dans ces divers réservoirs.

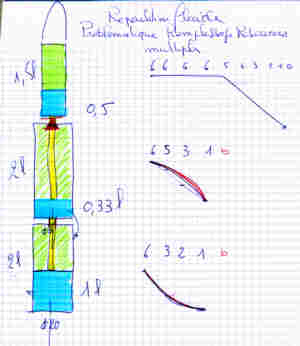

Ci après une élucubration pour une fusée à 2 étages : "Biétage"



Le principe général disant 1/3 eau pour 2/3 d'air à 6b (méthode empirique), le deuxième étage de 1.5l sera remplit d'air au tiers.
Le raccord entre les 2 réservoirs de 2l du premier étage étant plus faible que sa tuyère , l'écoulement de l'eau étant plus visqueux que l'air, même si le volume global du premier étage respecte le rapport 1/3 - 2/3 pour l'au et l'air, la répartition entre les 2 reservoirs placés en série ne sera pas 50<->50. Je choisis 1l pour le réservoir du bas et 0.33l pour celui du haut.
