Chapitres :
Premiers tirs de cette base
Connexes :
|
La base plein goulot de Papyjo
Plan Visio
| Empilage à blanc des éléments fournis par Astuciel. |
Une chape en inox (A), un tube insuflateur, inox, en forme de Té (B) , et un manchon caoutchouc de diamètre extérieur 20mm et 30mm de
hauteur (E).
En complément : 2 rondelles (C), une butée (D), une goupille (F) .
PS : Vous pouvez vous procurer tous ces éléments auprès de Pegase |
 |
|
Principe
 Un tube caoutchouc comprimé dans le goulot de la bouteille est la pièce
maîtresse du dispositif. Voir le principe plus haut.
Maintien
 Le tube insuflateur ( B ) est tiré vers le bas au moyen d'
un levier.
Il comprime le caoutchouc ( E ) entre la chape ( A ) et la rondelle supérieure ( C ) immobilisée par
la goupille ( F ).
Le goulot est ainsi fermement maintenu.
Lâché
Le tube ( B ) est relâché, le caoutchouc reprend sa forme initiale et libère le goulot.
La rondelle butée ( D ), associée à la rondelle inférieure ( C ) amortit le choc entre le
Té du tube( B ) et la chape( A ).
|
Guidage
Un tube de lancement amovible assure le guidage. Selon la hauteur disponible dans le
réservoir, on choisira le plus grand possible; et pour le transport, on le retire.
Il est constitué d' un tube IRO Ø 20mm ( L ) dans lequel on a emboîté (au marteau) une entretoise en nylon de Ø 19mm longueur 30mm ( M )
Une encoche dégage le passage de la goupille qui bloque la rondelle supérieure ( C ).
Une vis pointeau vient bloquer le tube de lancement sur le tube insufflation ( B ) . ( Voir la nécessité de
prévoir une rainure sur le tube d' insufflation ?) |
|
| |
|
|
Mise en tension et déclenchement
L' effort important sera appliqué par l'intermédiare d' un levier.
Le débattement au niveau du tube d' insufflation sera de :10 mm .
Le mouvement devra être le plus rectiligne possible ( point d' effet à 50mm de l' articulation).
En position basse le levier sera retenu par un crochet ajustable que l' on éclipsera au déclenchement
Levier de compression
Ci dessous : croquis du levier de compression
|
 |
|
Quelques photos de l' assemblage avec le tube d' insufflation

Et ci-dessous le raccordement à l'aide du tuyau souple qui vient de la croix sous le réservoir de transfert .

|
|
Le verrou avec sa ficelle de commande et la vis de réglage de compression / tension du caoutchouc.
Nota : l'extrèmité filetée de la vis est meulée en arrondi, pour glisser sur l'inox du levier de compression
|
Zoom sur le canon
Verrou
|
|
|
|
|
Tuyauterie
Choix du principe de remplissage
J'envisageais 3 solutions pour le remplissage de la FHP en mode érigé:
|
 Solution 1
La séparation circuits air et eau se fait au travers d'un anti retour (clapet).
Une purge dépressurise le réservoir de transfert en partie supérieure par un tube de cuivre coaxial.
|
 |
|
Solution 2
En plus de l'anti retour , le réservoir de transfert assure la séparation eau/air.
Le tube coaxial ne peut plus servir de purge. une autre en point haut du réservoir est nécessaire.
|
|
|
Solution 3
Cette solution isole bien les 2 circuits eau et air.
Un raccord en croix assurera la fonction sous le réservoir de transfert, transportant l'eau puis l'air.
Le circuit air emprunte le tuyau cuivre coaxial et abouti en point haut du réservoir de transfert..
La purge se fait en point bas sur le circuit air (exclusif).
|
 |
Dans tous les cas une alimentation coaxiale du réservoir de transfert
est souhaitable.
Une purge avec vanne facilement manoeuvrable est préférable à une molette en partie supérieur du réservoir de transfert .
il est interressant de séparer, d'isoler,les circuits eau et air.
C' est aussi la solution que j'avais retenue pour ma base Gardena érigée.
Mais le clapet anti retour, est-il bien necessaire?
Ne nuit-il pas à une dépressurisation de la base à distance, en cas de lancement interrompu ?
Je le supprime donc pour l'instant.
Solution 3, donc
Coaxial
Vannes
Assemblage tuyauterie
| Brasage du tube de purge sur le coude de renvoi du circuit pneumatique |
 |
Le tuyau de purge brasé sur le coude et vissé dans un té en intercalant une entretoise pour des raisons d'encombrement de la vanne air sur la
platine.
De ce té part une dérivation vers la vanne de purge. L'autre entrèe sera l'arrivée d'air. , où le cas échéant, je placerai le clapet anti-retour
et un raccord Mecafer mâle |
 |
|
Le circuit eau avec le réservoir de transfert.
A gauche le raccord Mecafer, en bas au premier plan la vanne de remplissage d'eau, la croix (autravers de laquelle passera coaxialement le circuit air, et à droite le tuyau
souple qui va au canon et vers la FHP.
La bouteille de coca est facilement interchangeable, vissé dans un bouchon.
Graduée, elle permet de doser précisement le volume d'eau injecté dans la FHP en mode érigé
|
 |
|
Les circuits presque complets, air et eau.
A droite le raccord Mecafer pour l'aduction d'eau.
A gauche le raccord prèt à recevoir le mecafer pour l'air.
Le tube de purge monte au plus haut du réservoir de transfert (absent sur la photo) de telle sorte que l'eau ne puisse y pénètrer.
Une partie du circuit air est bridé sous la platine fixe et assure la rigidité au niveau du réservoir de transfert et des 2 vannes.
|
 |
La croix sous le réservoir de transfert en second plan.L'arrivée d'eau à droite, le départ vers le canon en tuyau souple blindé
à gauche.
Au premier plan, la vanne air et le coude d'arrivée d'air (sans le mecafer)
|
|
| |
|
Ancrage au sol
 L'effort de traction sur le verrou peut entrainer un déplacement de la base.
3 pieds seront amènagés.
- Un devant la base qui pourra s'enfoncer dans un sol tendre.
- Deux à l'arrière de la base, de taille plus petite.
Ces 3 pieds doivent être escamotables et non agressifs pendant le transport .
En variante les 2 pieds arrières pourront être ajustables pour compenser des différences de niveau sur sol dur .
Pieux Av escamotable
|
 |
|
Ajout de 2 vérins articulés pour assurer un meilleure stabilité de la base en tir 45° avec de garndes fusées. (A la place des
2 pieds arrières)
Assemblage final
|
|
|
|
|
|
Les 2 connecteurs Air et eau
|
Le connecteur, la vanne eau et le bas du réservoir de transfert |
Le verrou enclenché
|
Le verrou déclenché
|

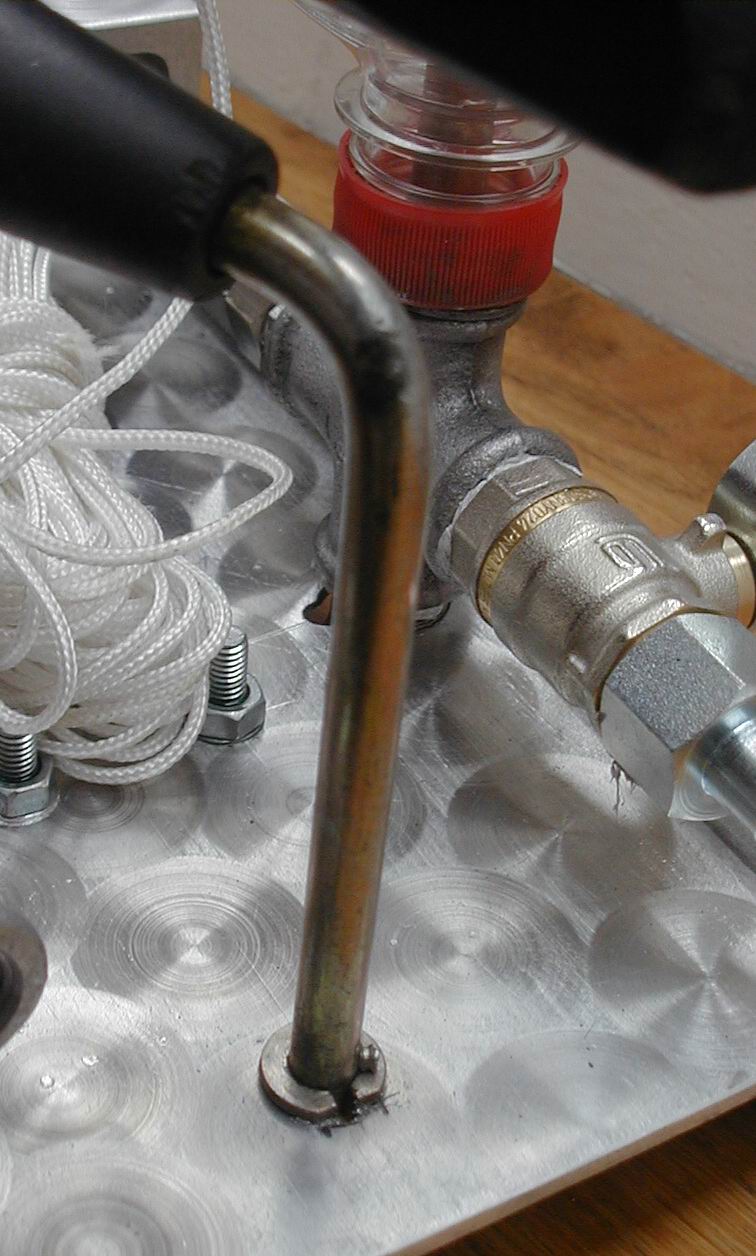

Le pieu avant retracté
|
Le pieu avant planté dans le sol
|
Le canon à vide, tir vertical
|
Le canon, incliné, avec une bouteille emboité
|
Coût
Une grande part des pièces de cette base provient de récupération. Mais pour la tuyauterie que j'ai voulu robuste, j'ai acheté
plusieurs pièces.
| Désignation |
|
|
| 4 coudes PR galvanisés 12x17 A =3/8' |
4 x 1,60
|
|
| 1 Mamelon Male égal chrome A =3/8' |
1,30
|
|
| 1 Mamelon réduit MM à visser A=3/8 B=1/4 |
0,80
|
|
| 1 union bicone Diam 8 |
2,85
|
|
| 1 flexible inox 9mm 50cm FF 3/8 |
3,25
|
|
| 1 Té galvanisé 12x17 (FFF) A= 3/8 |
2,00
|
|
| 1 croix noire A= 3/8 |
3,90
|
|
|
2 vannes à boisseaux MM 3/8 passage intégral
|
2 X 5,80
|
|
| 1 mamelon réduit galvanisé 12x8 A=3/8 B=1/4) |
1,30
|
|
| 1 manchon galvanisé 12x17 A=3/8 |
1,62
|
|
| 2 mamelons Male égal noir A= 3/8 |
2 x 1,60
|
|
| 1 raccord Mecafer M 3/8M |
2,5€
|
|
| 1 raccord Mecafer F 3/8F |
6,83€
|
|
| 1 tube cuivre 8-10mm longueur 320mm |
|
|
| 2 étriers tube inox 80x90 diamètre 6mm |
2 x 1,25
|
|
| Ruban téflon 12mm x 12m x 0,1mm |
0,60
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
Avec l'anti retour sur le circuit d' air, la dépressurisation de la base à distance
devient problématique.
Une vanne de purge doit donc, impérativement, être placée sur la base.
