Bases Plein goulot

Généralités
La base plein goulot, n' utilise pas d' interfaceà interposer entre la fusée et la base.
La tuyère n' est constituée que du goulot de la bouteille qui nous sert de réservoir  soit 21mm.
L' étanchéité et la retenue sont assurés séparément ou simultanément par un mécanisme à construire. Contrairement à la base Gardena il n' existe pas de système du commerce qui fasse l' affaire.
3 impératifs sont donc à considérer :
1° L' étanchéité : On peut plaquer le goulot sur un joint,  ou l'emboîter sur un cylindre ou un tronc de cône
2° La retenue : On peut utiliser la corolle extérieure du goulot commune à nos bouteilles en PET, le filetage ou alors alésage intérieur du goulot. Le goulot de nos bouteilles est particulièrement  résistant et l' on peut s'y accrocher sans risque
3° Le guidage : Un tube de guidage , moins utile que sur une base gardena est cependant utile pendant les premiers cm où la vitesse de la fusée est encore faible

Principe

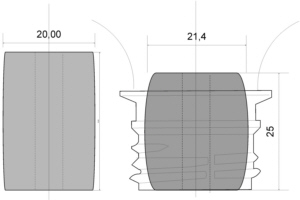

Bouchon compressible
Étanchéité & retenue sont assurées par un seul système. Un manchon caoutchouc cylindrique emmanché dans le goulot . En comprimant ce manchon longitudinalement celui-ci va augmenter en diamètre et se coincer dans le goulot.
Le goulot a 25mm de longueur utile, le manchon à vide mesure 30mm, le diamètre est peu diffèrent d'une bouteille à l'autre. Voir ici
Vers les bases à bouchon compressible :

Jean-Paul Soulard à déposé dans les années 80 un brevet sur la base de lancement des fusées à eau avec un bouchon déformant, comme il est décrit sur le site de Jean-Pierre Lainé
Il a entretenu son brevet pendant dix ans. Le brevet est maintenant dans le domaine public.

Base à barres
L' étanchéité est assurée par un joint plaqué contre l' ouverture du goulot.
L' effort nécessaire ainsi que la retenue de la fusée se fait par une butée derrière la corolle du goulot.
On peut y mettre 2 barres, des crochets, des colliers rizlan etc..

Attention, il existe un grande disparité de hauteur de collerettes . Voir ici

Vers les bases à barres :

Scarabée
Étanchéité & retenue sont assurées par un bouchon découpé (B). Une bague extérieure (A) assure le maintien. A son retrait la fusée se libère

Vers les bases "Scarabée" :

Rizlan

La retenue se fait par collier Rizlan.
L'étanchéité par joint plat ou conique

Vers les basesRizlan :

Bouchon conique
L' étanchéité et la retenue,( toutes relatives) sont assurées par un bouchon conique (liège ou caoutchouc) enfoncé en force.
Voir la description sur la Page Survol
Vers une bases primaire :
