Coiffes La pointe de notre fusée est constituée d' une coiffe ou ogive (définition davantage militaire) , dont l' utilité est l' amélioration de l' esthétique et surtout de l' aérodynamique.
Un profil pointu
comme celui d'un avion de chasse ou du Concorde, qui nous semblerait, à priori, le meilleur est inutile pour nos FHP dont la vitesse reste en deça de celle du son.
Vous pourrez trouver une multitude de renseignements sur le site de GoMars pour vous aider à choisir en cliquant sur l'image ci-dessous
 Mais cette coiffe peut aussi contenir un dispositif qui permettra à la fusée de retourner au sol en douceur, un parachute par exemple Ouverture L' ouverture du parachute à l' apogée, sans intervention manuelle ou temporisée tient de la quête du Graal.
Elle ne sera pas le fruit d' une solution unique, mais la compilation d' une multitude de petits artefacts dont la synergie conduira au résultat.
Pour que mon ogive s' ouvreà l' apogée, je pense m' orienter vers deux grandes directions.
 Supprimer ce qui retient l' ogive collée à l' apogée
 L' effet ventouse
Le coincement en guidant le déplacement de l'ogive sur le réservoir
Le tassement en ayant un appui positif style "Sylapus"
xxxxx Faciliter, initier ce mouvement de séparation en utilisant ensemble ou séparément selon le cas
La centrifugation
La gravité
Le Percuteur
Un système mécanique
????? Nota : Ce qu'il y a d'étonnant et d'intéressant dans cette recherche, c'est que lorsque je crois découvrir un chemin vers la solution, j'y découvre les pas que d'éminents fuséistes ont laissés avant moi. Bien sur une télécommande ou une temporisation règlera ce problème Voici quelques exemples pratiques en cliquant sur les images ci-dessous Exemples
|
|
|
|
|
|
Temporisation pneumatique |
Centrifuge et gravitation |
Temporisation mécanique |
|
|
|
|
|
|
Temporisation mécanique |
Centrifuge et gravitation |
Centrifuge et gravitation |
|
|
|
|
|
|
Centrifuge et gravitation |
Centrifuge et gravitation |
Temporisation mécanique |
|
Télécommande de Sirius |
|
|
|
La solution très compacte de Twoonnies.
Déclenchement de la temporisation par inertie |
Pyro technique |
Minuterie électronique |
Volet |
Coiffe pyrotechnique de Pegase ... Redoutable d'efficacité |
Minuterie électronique de Jeffrey |
|
Tempo En Tete avec volet |
Tempo En Tete "Tartimiel" |
Tempo En Tete "Ping Pong" |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Altimètre Exemple implantation altiflasch
|
|
|
Une petite boite pour y loger l'altimètre |
L'altimètre dans la boite |
Le velcro au dos de la boîte |
|
|
|
La pile bouton dans son support |

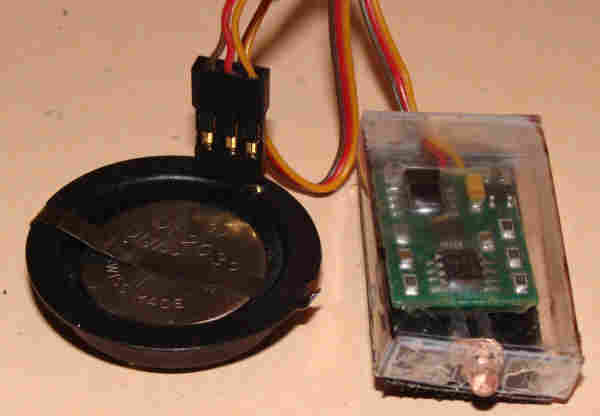

L'ensemble raccordé |
|
|
|
|
Le support de pile vue de l'arrière |
La pile à la pointe de l'ogive |
L'altimètre velcroté dans la petite soute |

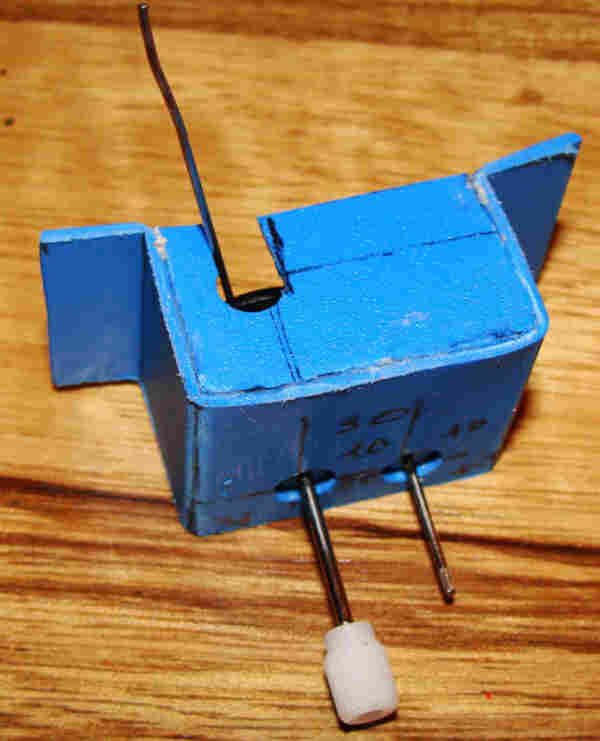

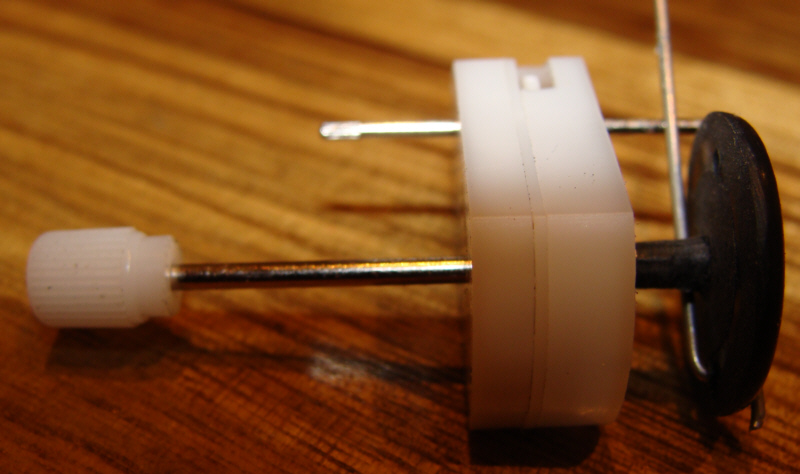

Mécanisme Utilisation du mécanisme d' un jouet à remontoir, ici une coccinelle de "Nature et Découverte" à 2€.
Il est possible de tirer directement une ficelle avec ce mécanisme, mais j' ai choisi de le caréner et d' utiliser un système à came.  |
Temporisation mécanique
Ouverture par servo télécommandé
