Fusée à eau. Tempo en tête


Plan du site

Chapitres :




Connexes :























Verrou magnétique "Magnet"

le verrou magnéto-glissant  (nom  déposé par Fred)

Cahier des charges

Une ogive à trappe latérale, commandée par minuteur  TET
Une commande d'ouverture de la trappe entièrement intégrée à la coiffe
Un verrouillage de la trappe facile par simple appui
Masse totale de l'ensemble sans parachute ~30g

Validation

La minuterie TET est réutilisée dans son principe général. Pour plus de détails de la solution initiale voir ICI

Le mécanisme utilisé ci-contre est celui d'une tortue N&D (c'est le plus léger et le plus petit que je connaisse)

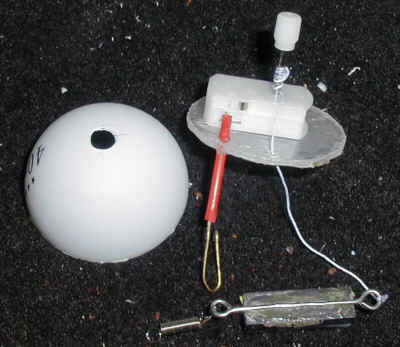

Vous reconnaissez :
- La demi balle de ping-pong , la ficelle de tirage enroulée sur l'axe du remontoir, la paille de guidage du verrou (rouge) avec le verrou en laiton.
- Mais aussi, ce qui est nouveau, au bout de la ficelle de tirage un petit aimant et un ressort

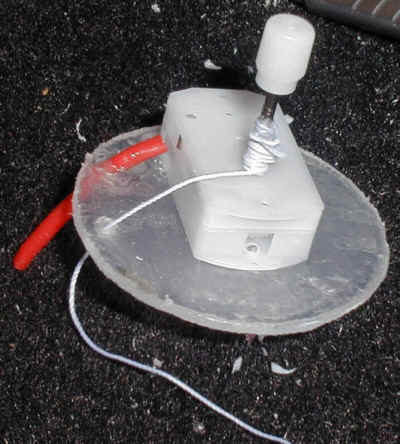

La modification, à ce niveau, consiste essentiellement à faire sortir la ficelle sous le disque plutôt que dans le coté de la balle de ping pong.
La modif de la paille, elle , n'est qu'un essais de simplification du verrouillage du mécanisme : avec une tige souple

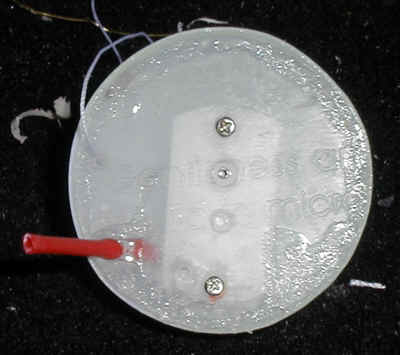

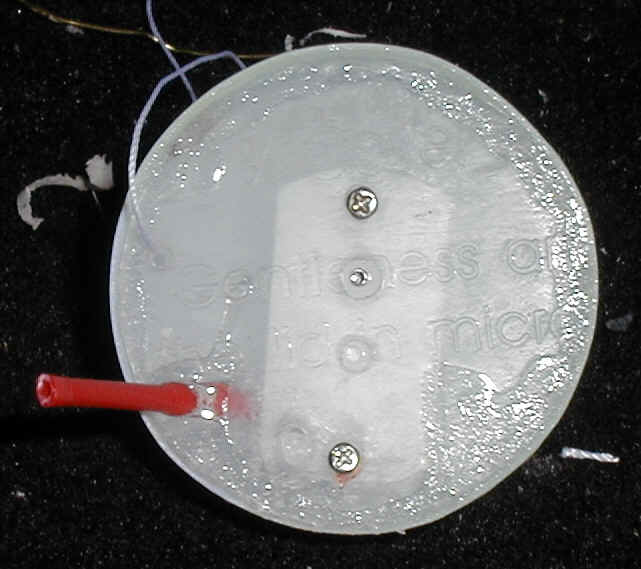

On voit ici, la ficelle qui sort sous la pointe TET

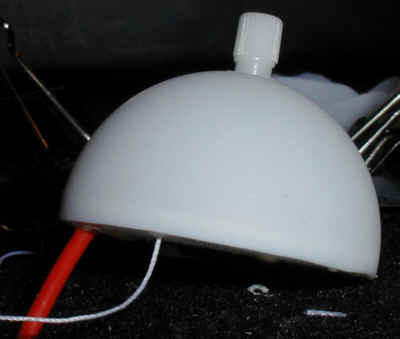

Vue de profil de la pointe assemblée
La soute reprend celle de  Tempo En Tête. mais le verrou goupille est remplacé par une punaise (qui sera attirée par l'aimant).
La feuillure est modifièe pour améliorer l'effort de l'aimant
Derrière la feuillure on colle un guide réalisé en polystyrène extrudé

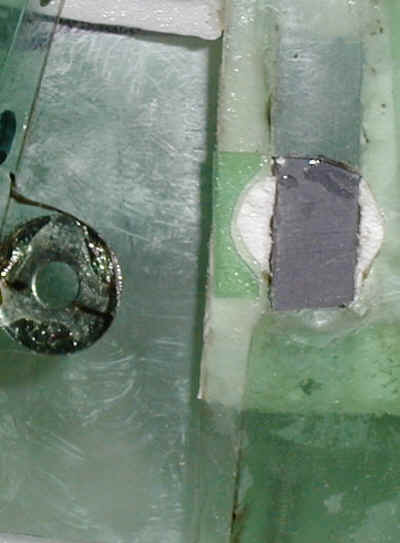

En fermant la trappe, la punaise vient se coller contre l'aimant.
Pas besoin de prendre mes lunettes pour enfiler la goupille du verrou ;-)
Un petit ressort (coccinelle) vient tirer l'aimant vers le bas.
Quand on remonte la tempo, la ficelle se déroule et laisse l'aimant descendre en position verrouillée. Le ressort facilite cette descente

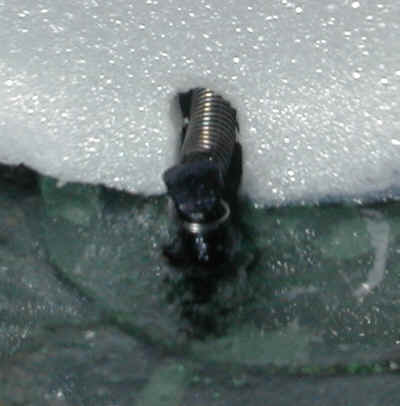

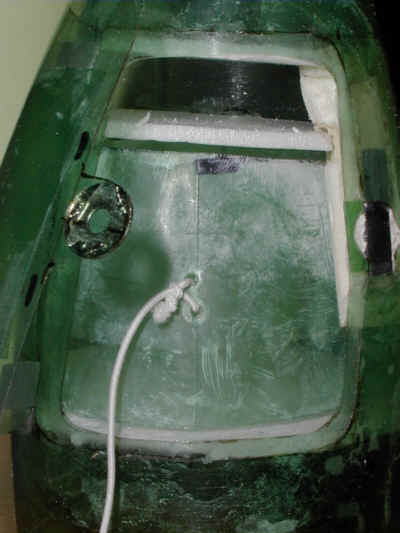

Le ressort est fixé sur un téton PVC collé sous la cloison Ar.









haut de page

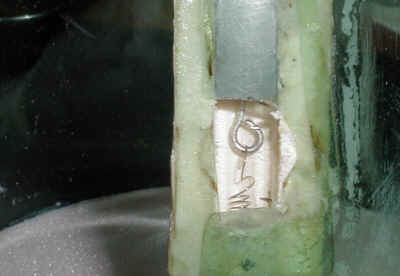

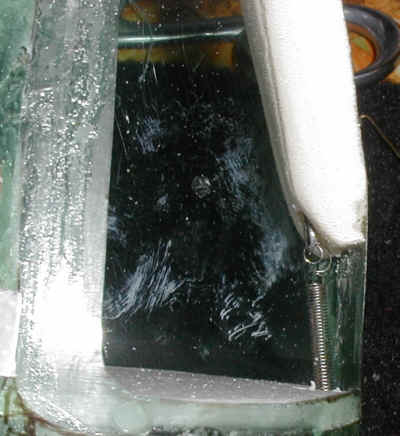

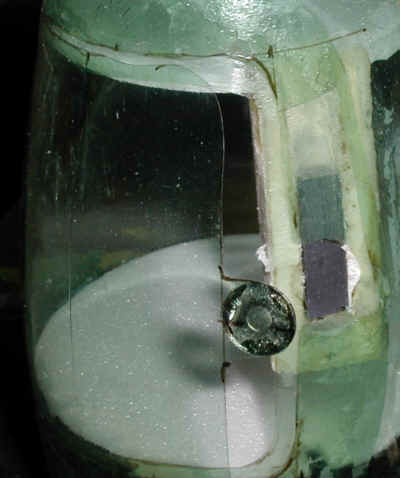

L'autre bout du ressort l'est sur l'aimant , ici en position haute, ou déverrouillée

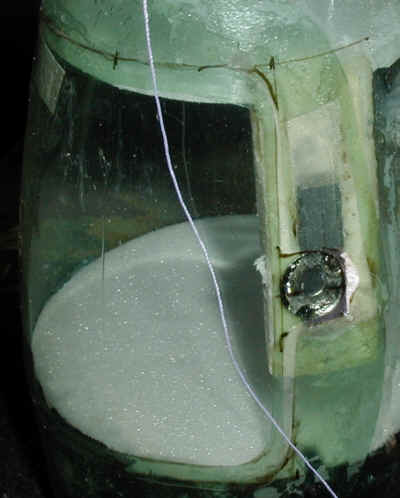

L'aimant en position basse, verrouillée
La coulisse de l'aimant doit être profilée pour laisser passer le ressort d'éjection du parachute


Le glissement latéral de la punaise sur l'aimant empèche un placage parfait de la trappe sur la feuillure.

Ce problème est règlé en collant une bande de PET au bord de l'ouverture





Une petite vidéo du système en fonctionnement :   A venir
