La base plein goulot de Fred 73
Retenue par barres coulissantes
Bonjour à tous
Je vous présente la base que nous utilisons pour nos lancements (+ de 200 à ce jour).
Le guide est de diamètre"plein goulot" et la retenue des fusées se fait par deux baïonnettes sur la collerette du goulot.
L' étanchéité est assurée par un joint tôrique en appui sur le bout du goulot ,cet appui est réglable par un écrou moletté pour accepter toutes les bouteilles ( étanchéité testée jusqu 'à 9.5 bars dans une bouteille de perrier!!!).
L' armement, une fois la fusée en place se fait à l' aide d' un levier , le système est alors verrouillé ,on procède alors aux remplissages eau + air si un problème survient on peut dépressuriser par la vanne d' eau.
Et on libère la fusée avec le lanceur.
La rampe est aussi réglable en inclinaison.
Son principal défaut est de mal accepter les fusées longues qui ont tendance à basculer et donc à fuir ,il faudra rajouter des guides/supports extérieurs réglables.
QuelqueS photos:

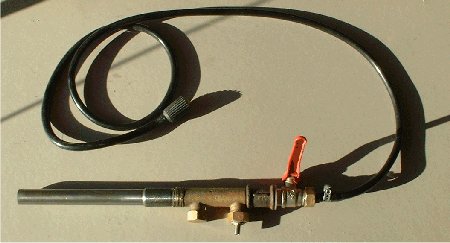

| Le guide portant les alimentations |
|

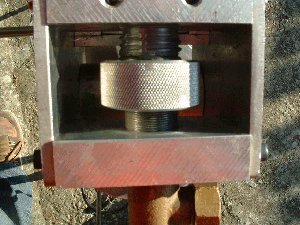

| Le réglage de l' étanchéité |
|
| |
|

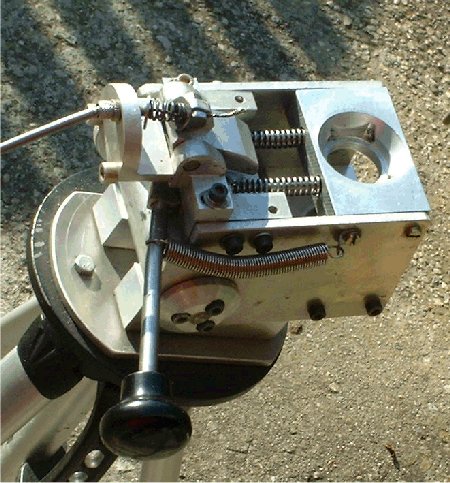

| Le système sans le guide avec le levier d' armement |
|
| Les baïonnettes en position verrouillées et le bloqueur en place |
|

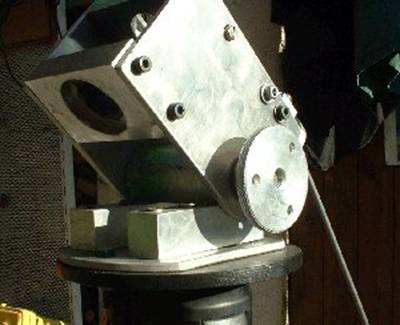

| Le réglage angulaire |
|

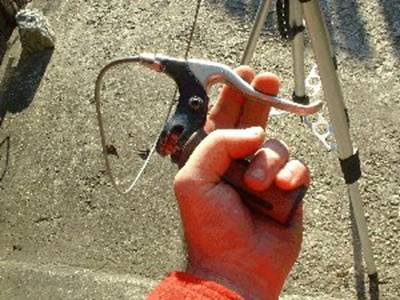

| Le lanceur |
|
| |
|
| |
|
| |
|
| |
|
