Cerf-Volants


Train de Mini cox

Comment réaliser un train de mini cerf-volants .

La méthode ci-dessous permet de réaliser facilement un train de 30 cerf-volants qui décollerontà la moindre brise.  Avec ce modèle astuciel.com a réaliser un train de 250 mini cox, avec une ligne évidement plus grosse, et un système de fixation de chaque CV, un peu diffèrent.
Ce modèle m'a été communiqué par F. Herzig animateur à l' atelier Astuciel à Courcelles (25 France)

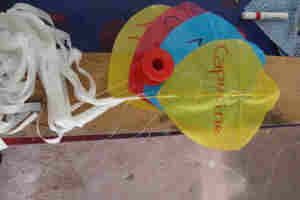

Dans l'exemple, je n'ai réalisé que 4 CV, un pour chacun de mes petits enfants.

Outillage

  • Cutter,
  • Plan de travail isorel,
  • emporte pièce diamètre environ 3mm,
  • Briquet,
  • Gabarit,
  • Marker ,
  • longue règle métallique,
  • soude sac ménager.
  • Plan du gabarit prété par Pegase d'Astuciel.com : ci contre



Matériaux

- Polyéthylène 20microns : Sac poubelle ou de grande surface pour la voilure. Même, à défaut de plus rigide, le PEHD (celui qui bruisse quand on le froisse ) peut convenir. De la bâche de protection transparente marche aussi.
Pour supprimer les impressions sur les sacs : White-Spirit.
NB : de part chez nous on appelle ça des "cornets" pas des poches, ni des sacs

- Fil polyester >= 5kg : 1m par cerf volant + une longueur supérieure au nombre de cerf volants  pour la ligne.
Le fil de couture des boutons (bobine de 30m) convient. Il existe aussi en lin .

- Scotch : De préférence du scotch invisible qui résiste mieux aux UV. Ou du scotch armé

- Tiges de bois : diamètre 2.5mm pour le mat et la vergue (récupération d' un store hors d' usage)

Mode opératoire

- Voilure : A l' aide d' un gabarit, et d' un cutter, découper, sur un plan de travail en isorel, la silhouette d' une mini cox dans le polyéthylène de 20microns.
Avant de retirer le gabarit, marquer au feutre sur le PE, un repère dans chacune des encoches périphériques et dans le trou central.
- Queue : A l' aide d' une longue règle métallique, et du cutter, découper la queue dans du PE comme sur le croquis ci-dessous.
Croquis à venir
5m de queue sont nécessaires et suffisants, mais pour éviter une interférence entre cerf-volants, les éléments de la queue sont l' un à coté de l' autre et ne dépassent pas 1m.
2 méthodes pour réaliser la queue.
1° Sur une tige de 2.5mm de diamètre et 35cm de long(le mat du cerf volant)
2° Plier en 5 le bout de la queue, et placer ce bout au bas de la voilure du cerf-volant. Souder cet ensemble avec un soude sac ménager (durée de soudure variable selon le PE et le réglage du soude sac. ~6s)
- Mature :
Selon la solution choisie ci-dessus:
1° Si votre mat est déjà munis de sa queue, placer le sur la voilure entre les repères verticaux, en faisant dépasser la tige excédentaire vers le bas.
2° Sinon découper votre mat à 30cm de long, et placer le sur la voilure comme en 1°
Maintenir et solidariser le mat et la voilure avec 3 bouts de scotch :
Tout en haut, replier l' adhésif sur les 2 faces de la voilure en appuyant fort autour du mat
Tout en bas, en renforçant la liaison avec la queue, si celle-ci est soudée
Au 1/3 inférieur
Placer et fixer la vergue (horizontale) avec :
2 bouts de scotch repliés de chaque côté de la voilure, comme pour le haut du mas.
2 autres morceaux au milieu de chacune des demi vergues
- Ligne :
Chaque cerf volant possédera une ligne de 1m ligaturée au niveau du croisillon de la mature. A cet endroit, sur le repère central, placer un renfort sous forme d' un morceau de scotch. Poinçonner 1 trou dans chacun des secteurs dessiné par le croisillon au plus près du bois (pour le dernier CV, seuls 2 trous en quinconce sont nécessaires).
La ligne devra être libre du coté voilure. Pour la fixer sur le CV, utiliser un noeud coulant simple. Pour réaliser ce noeud : faire un noeud simple au plus près de l' extrémité de la ligne. Brûler l'exédent avec un briquet dans le cas du fil Polyester. Passer cette extrémité dans 2 trous opposés de la voilure en enveloppant la vergue et le mas.  Avec l' extrémité nouée , faire un noeud simple autour de l' autre brin libre de la ligne et serrer l' ensemble.
Chaque ligne aura son autre extrémité fixée sur le CV précèdent en utilisant les 2 poinçonnages restants
.
Sauf, bien sur le premier sur le quel sera fixé la ligne primaire qui devra avoir une longueur suffisante pour permettre à tous les CV de quitter le sol .
