Validation du concept :
Croquis :
1 bouteille perrier bleu pour le réservoir
1 bouteille Badoit rouge pour l' ogive terminée par , une balle de ping pong.
Le parachute, placé dans une soute latérale, sera éjecté par un élémentélastique quand la trappe s' ouvrira.
La trappe est maintenue fermée par un élastique retenu par une goupille.
Un système mécanique tire cette goupille à l' apogée.
Dans la situation envisagée ci contre, c' est une radio commande qui déclenche le servo, qui tire lui même la ficelle ou est attachée la goupille
|
 |
|
Détail de la soute .

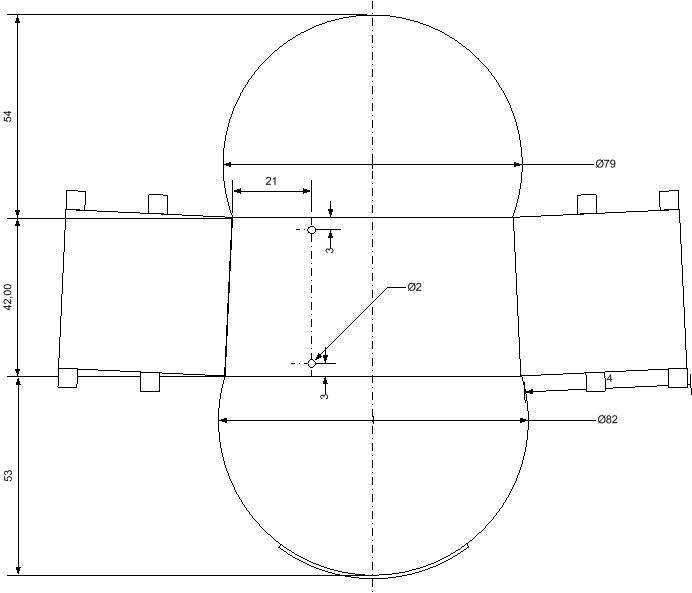

A gauche : vue à plat
Un élément en PVC épaisseur ~1mm plié.
Sur les faces supérieures et verticales, on fixe le servo , la pile, et le circuit de réception  |

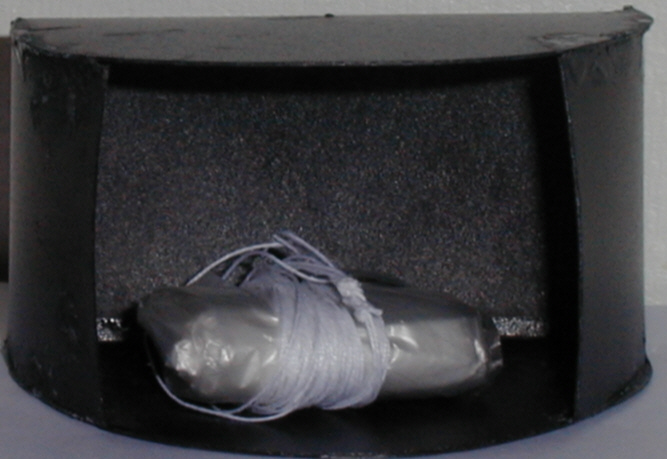

La soute, petite,est malgré cela suffisante pour contenir un parachute (à droite)
Et le "ressort" lui emplit complètement l' espace quand il est déployé
|
|
Réalisation de l' ogive
L' ogive est fermée en partie supérieure par une balle de ping pong
Dans l' ogive une cale est collée pour servir de butée à la soute parachute qui elle sera amovible par le bas de l' ogive .
La trappe mesure 45mm de haut sur 55mm |
|

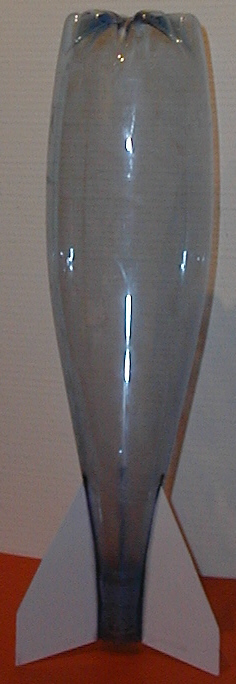

Le corps de la fusée

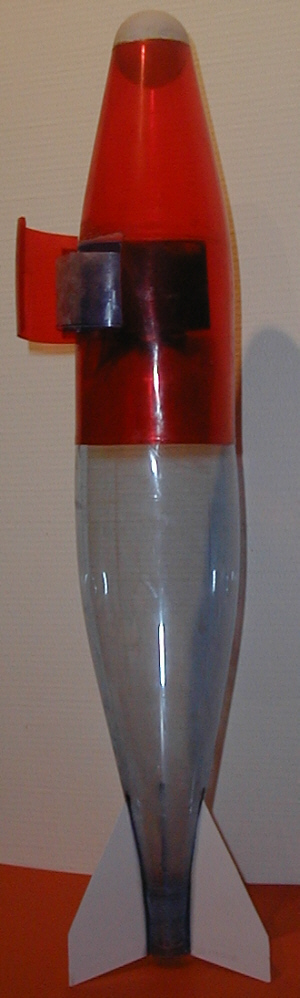

Préassemblage de l' ogive sur le corps de la fusée
|
|
Mécanisme
Le but de cette fusée est d' utiliser un déclenchement mécanique, par radio commande et servo. Mais un mécanisme de jouet peut également assurer la temporisation et l' ouverture de la trappe. Compte tenu de mes finances, et que Pegase ma procuré une "coccinelle", je continue avec ce petit mécanisme.
Principe d' ouverture de la trappe : Le parachute, poussé dans le ressort, et dans la soute est retenu par la trappe, qui elle reste fermée parce que tirée par un élastique retenu par une goupille.
La goupille est retirée, le moment venu. ( voir plus haut, les photos et le croquis )
L'alientation électrique se fait à l'aide de 2 pils boutons de 3v montées en série et collées à la pointe de l'ogive
Réalisation d' un premier mulet
Principe de montage
En rouge les 2 trappes : une pour le parachute et une autre pour accès au mécanisme.
En orange le doigt qui retient l' élastique qui ferme la trappe parachute et qui est commandé par la came grise.
En jaune le ressort qui éjectera le parachute (non représenté)
|
 |
 |
 |

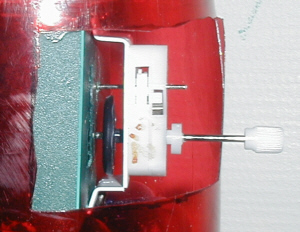

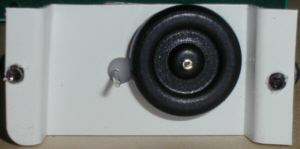

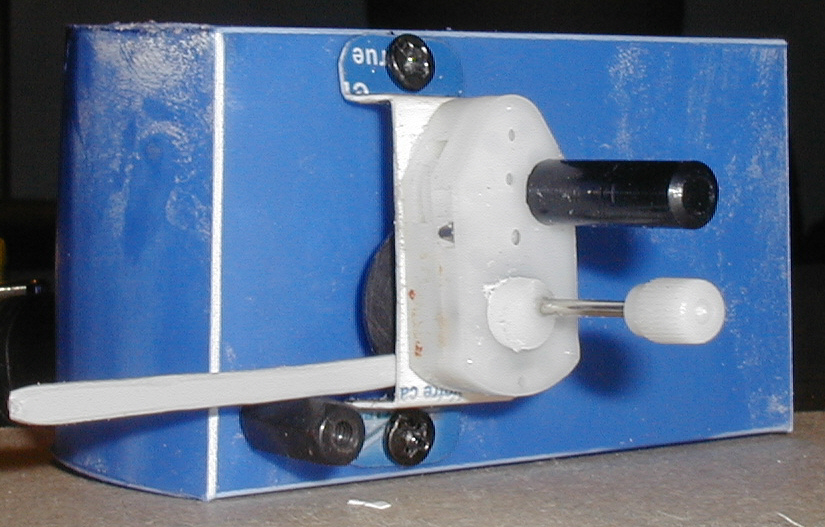

| Le petit mécanisme est fixé à l' arrière de la soute à parachute, vissé sur la partie verticale |
 |
 |

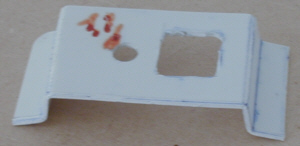

Un petit étrier sert d' interface entre le mécanisme qui y est collé et la soute |

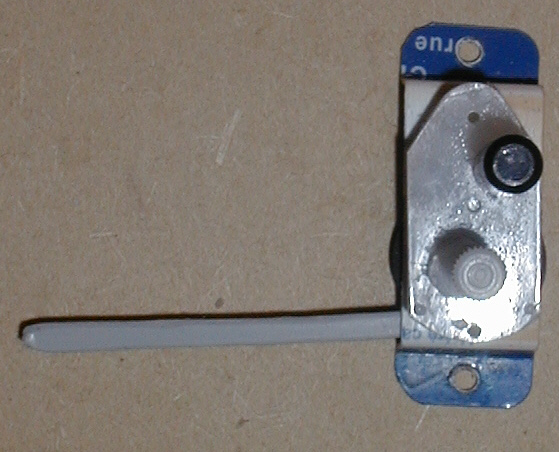

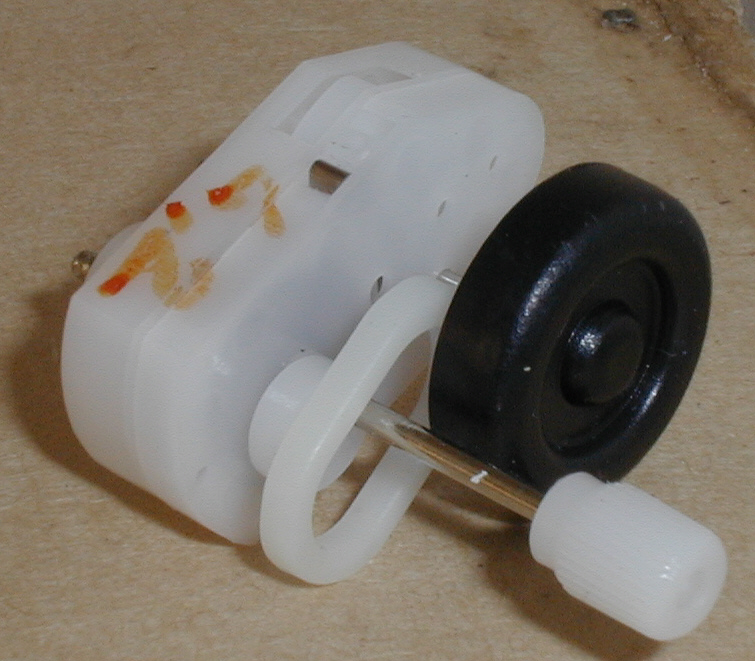

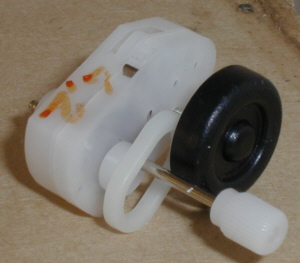

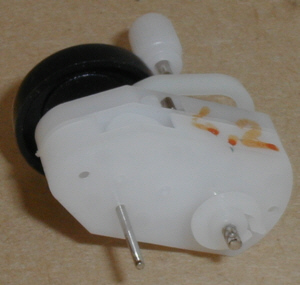

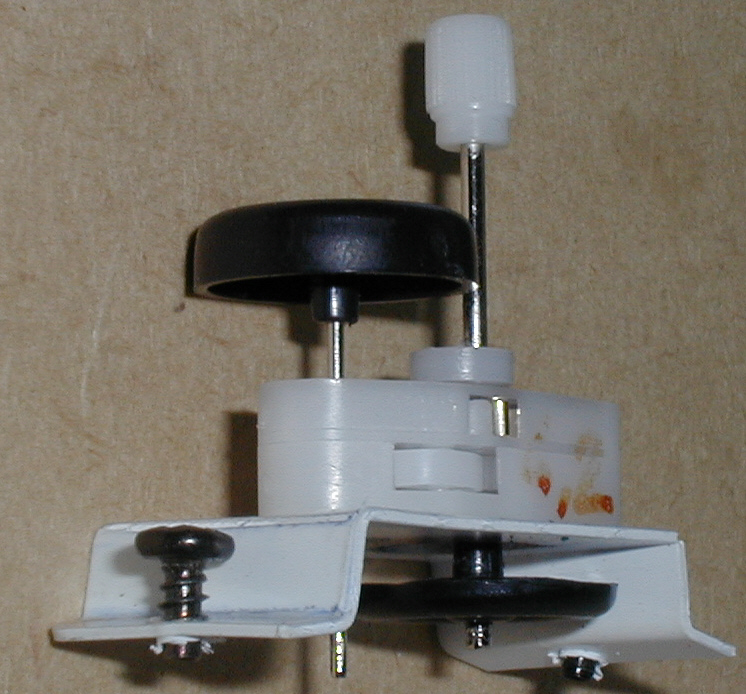

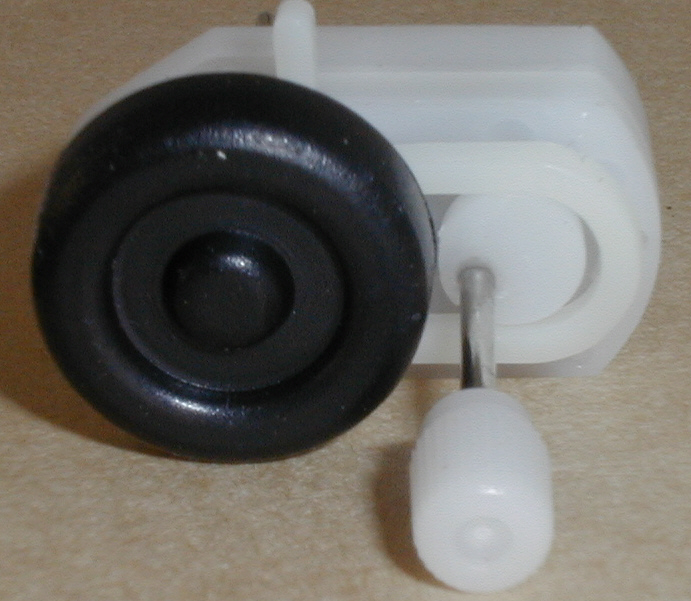

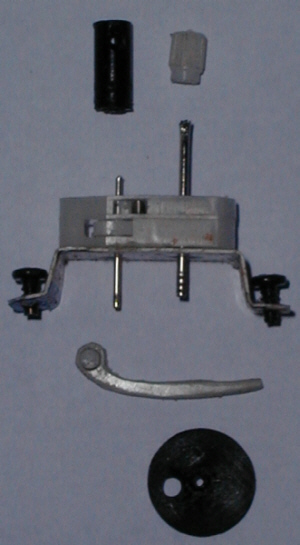

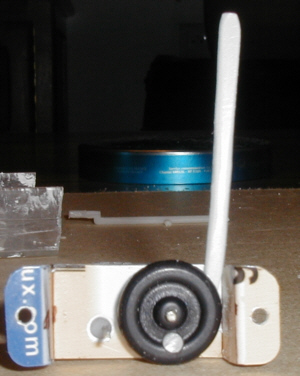

Le mécanisme démonté. Ici on y voit un excentrique et une came que je retire pour alléger.
La roue, elle aussi sera retirée.
Ce côté du mécanisme sera celui dirigé vers l' extérieur de la fusée. On y trouvera remontoir et verrou.
Sur l' autre côté, les 2 axes seront débarrassés de tout accessoire. Sur la photo ci dessous demeure encore temporairement un petit cliquet |
 |
 |
 |
Une partie du mécanisme de la coccinelle qui n' est pas utilisée
|
 |
A la place du cliquet, j'emboîte une des roues détourée qui va me servir de came.

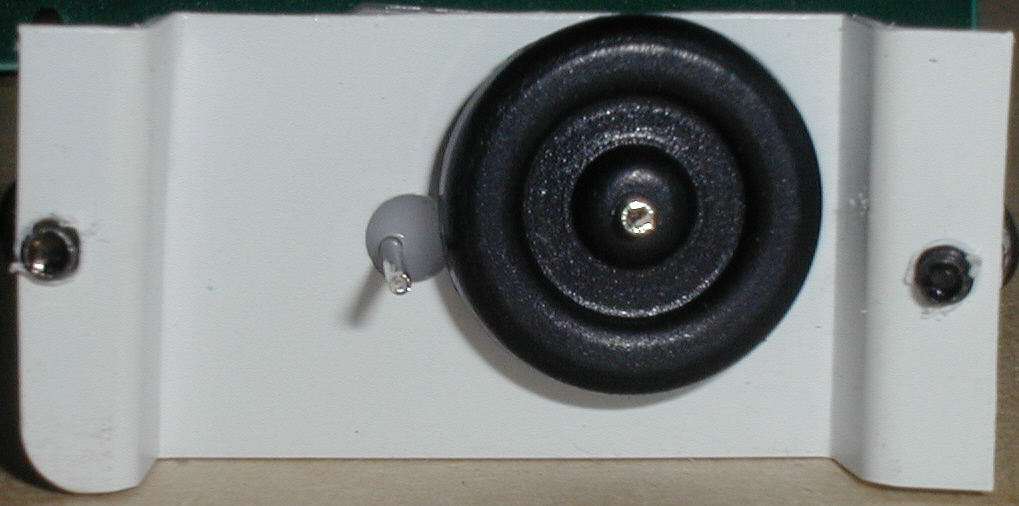

On distingue bien une des 2 vis de fixation sur la soute.
La roue que l' on voit encore à coté du remontoir sera coupée, et en place j' y emboîterai une tige de plastique qui servira de verrou quand je la freinerai. Le frein se fait sur l' axe multiplié, pour plus d' efficacité. |
 |
Sur l' axe du remontoir, j'emboîte la roue qui deviendra une came quand j' y aurai percé un trou.
L' autre axe est inutile de ce coté |
 |
 |

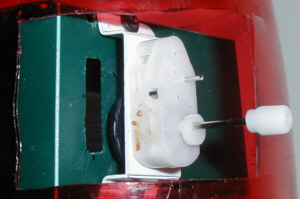

Le mécanisme placé dans l' ogive derrière la soute parachute.On n' y voit pas encore la goupille qui sera fixée sur la came et qui libérera l' élastique qui ferme la soute.
La découpe que l' on voit à l' arrière de la soute, c' était une autre solution que je n' ai pas retenue.
|
Vue de profil du mécanisme dans l' ogive
La tige verrou n' est pas encore en place, ni la came.

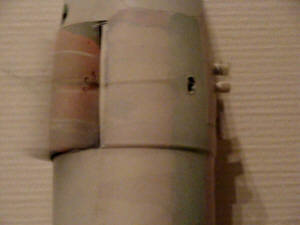

Pour mettre cela en place, j' ai du découper (à l' arrache) une seconde trappe dans l' ogive Une porte avec3 trous (Goupille, Remontoir et Verrou) la fermera.

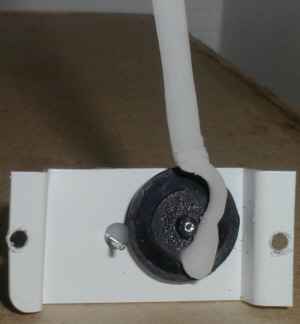

Ci dessous, la came et la goupille avant montage dans l' ogive |
 |
 |
 |

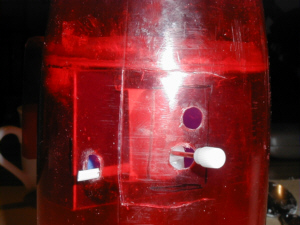

Le mécanisme complet dans l' ogive, sans la porte de la trappe
|
 |
|
La porte de la trappe Arrière |
Le mulet fonctionne bien au sol, quoique.
Le moteur a quelques fois de petits ratés qui peuvent s'avèrer dramatiques à quelques décamètres du sol.
Réalisation du proto V1

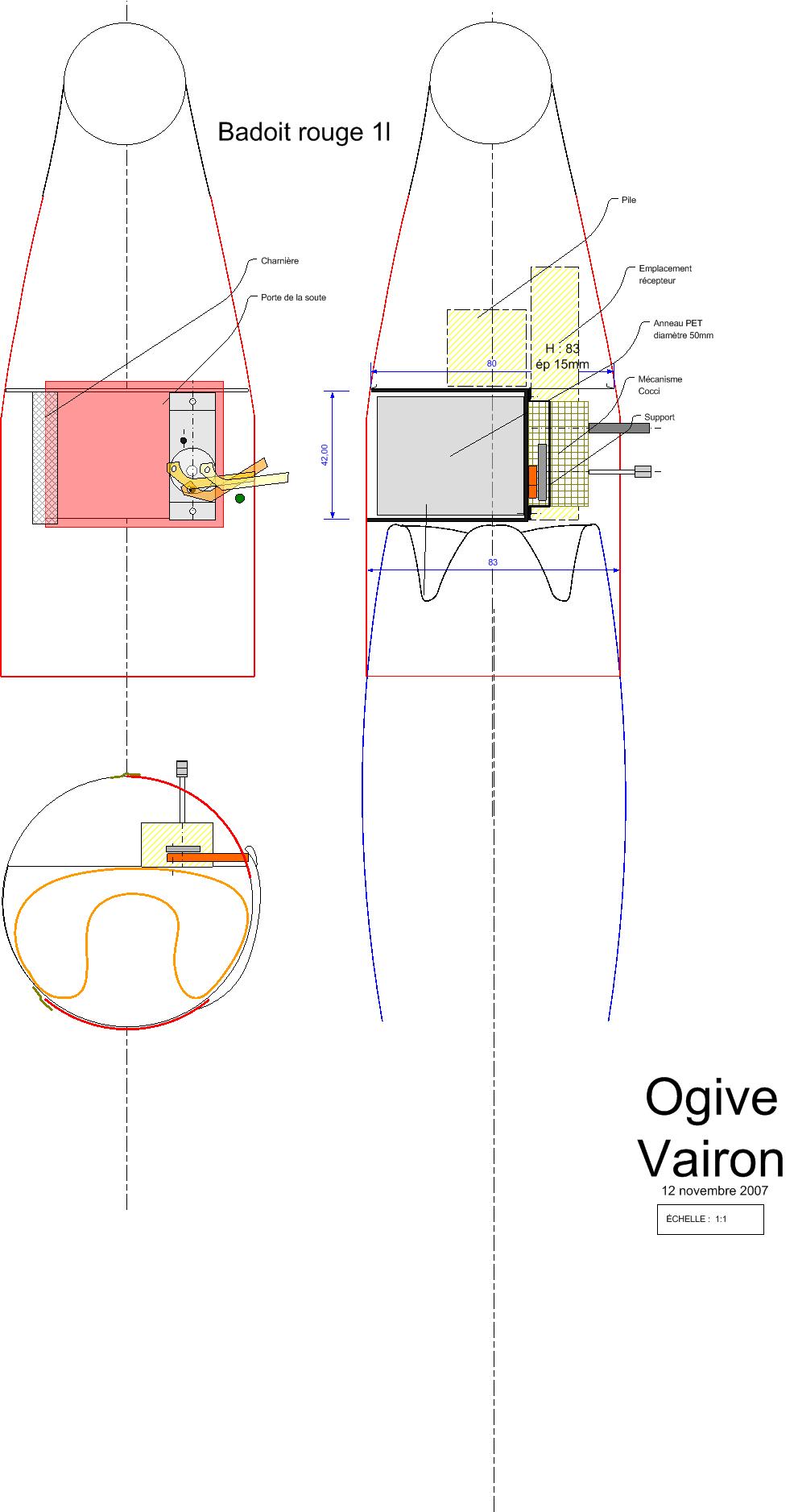

Je reprend la construction d' une ogive propre et le traçage des plans
Proto V2
Profitant de l' expérience de Vairon V1, j' entreprend une nouvelle ogive V2 avec une bouteille de"St Pierre" versus "Badoit Rouge".
Une nouvelle soute plus haute (64mm)pour me permettre de mieux centrer le doigt du mécanisme au milieu de la trappe (l' ancienne version tirait l' élastique de travers) et y placer mon nouveau parachute tricolore, un peu plus gros
Je supprime la rondelle de calage supérieure et utilise le renflement naturel du corps de la bouteille pour y poser la soute. Ce même renflement rigidifie la porte type "carrossier" (encastrée Vs applique).
La balle de ping pong est collée à la "Sykaflex" Vs "Super Glue 3" pour essais.

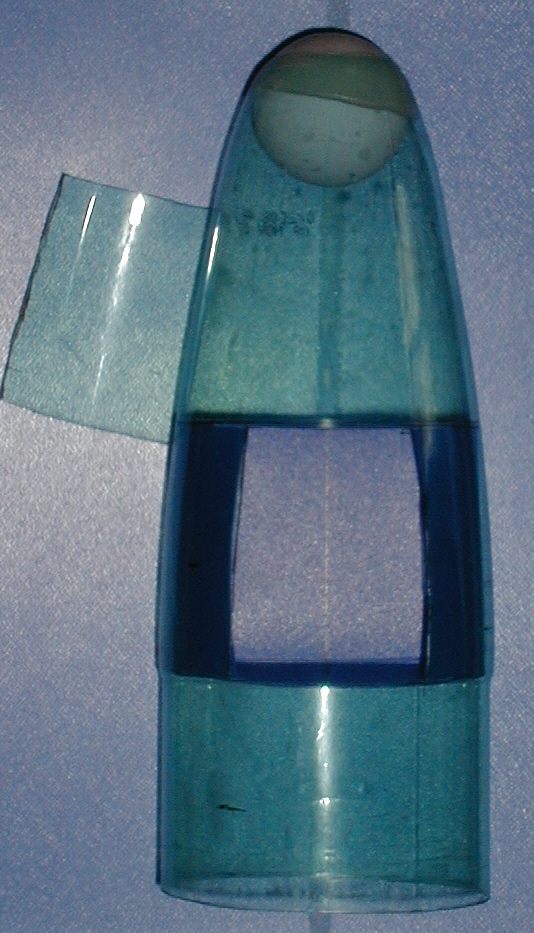

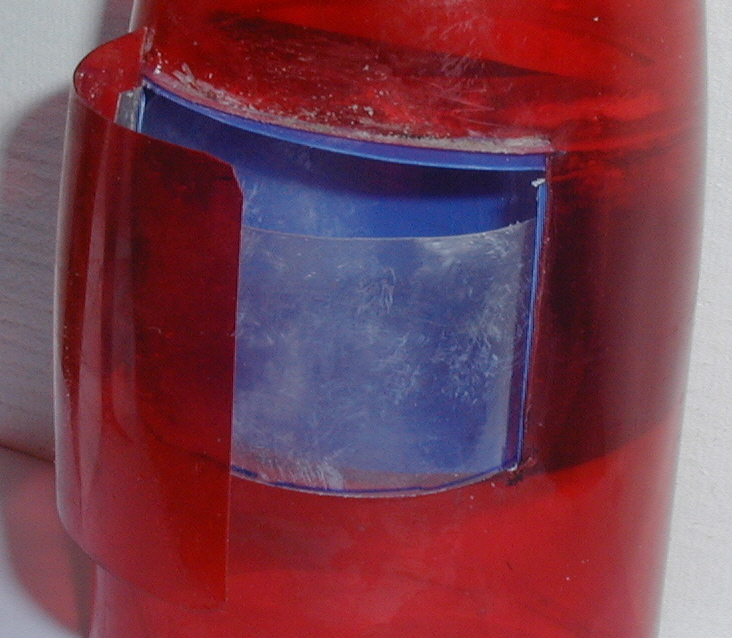

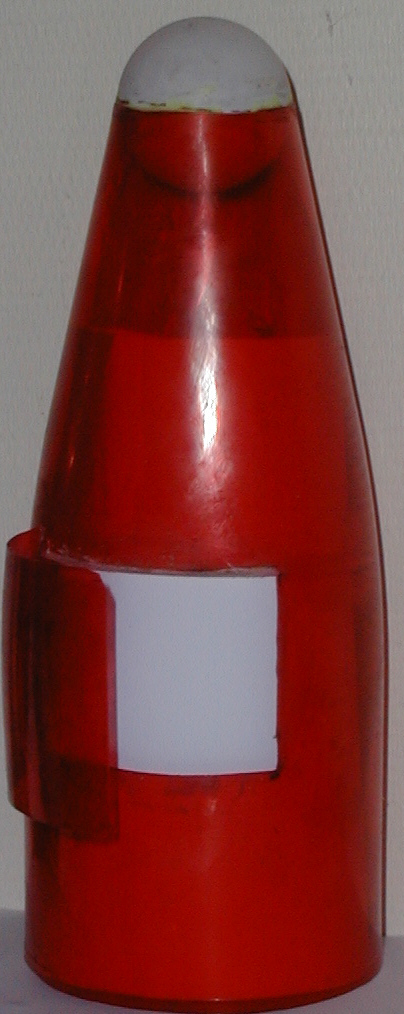

L' ogive vue du côté de la trappe parachute.
La soute est placée à l' intérieur pour vérifier son accostage correct , et l' ouverture est pratiquée dans l' ogive au droit de de celle de la soute (largeur=+ 3mm, hauteur =) |

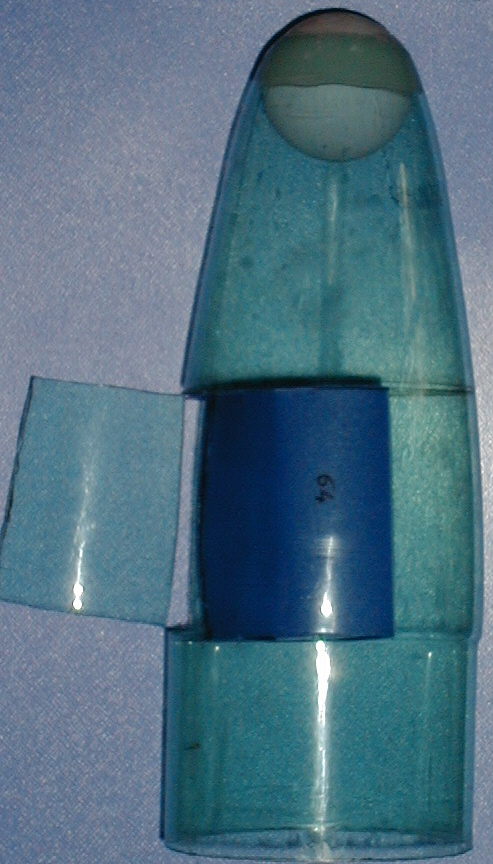

Vue de profil ou l' on voit l' occupation volumétrique de la soute dans l' ogive. Comme sur la vue de gauche on voit également la trappe découpée qui servira telle qu 'elle pour fermer la soute parachute. |

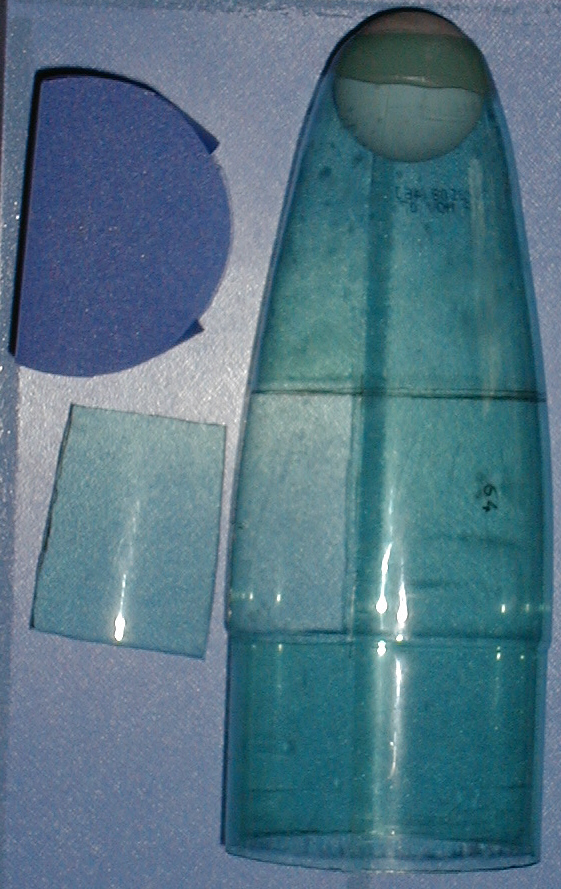

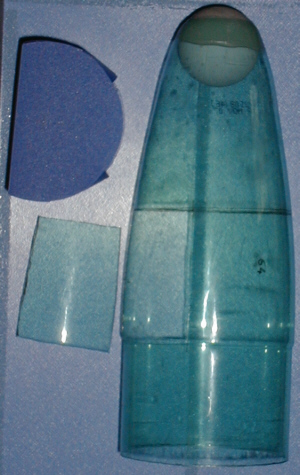

Les 3 éléments séparés |

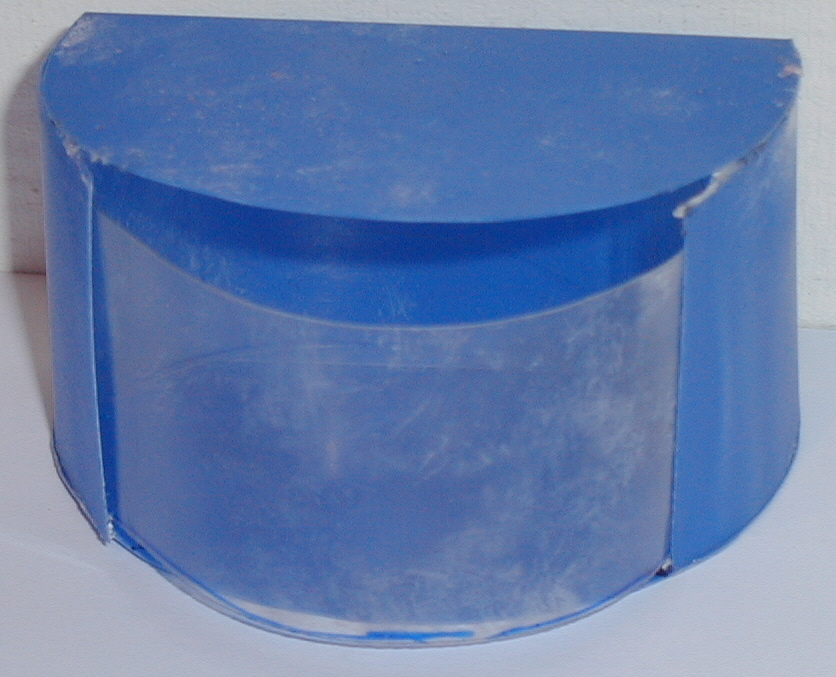

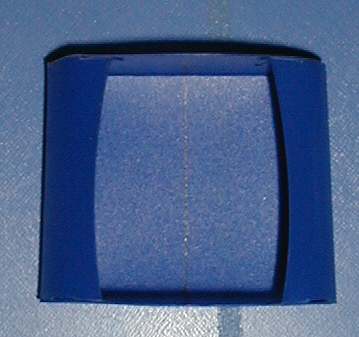

La soute, découpée dans une couverture de classeur. Une fois contrainte dans l' ogive, elle plaque parfaitement contre sa surface intérieure et les divers galbes parasites disparaissent.

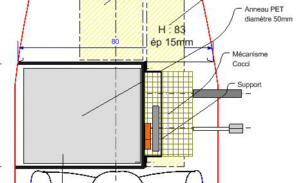

Plan à venir en survolant la photo |

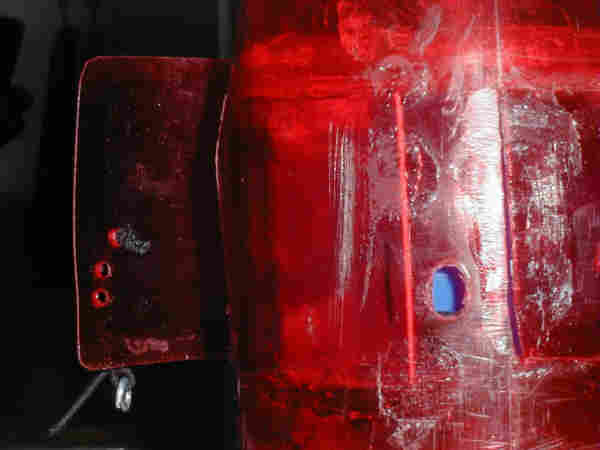

La porte de la soute à parachute avec sa charnière en ruban adhésif armé, et les 2 petites perforations(au dessus et au dessous du trait horizontal) ou viendra s' attacher l' élastique de maintien fermé de la trappe.
Par transparence, le 2 gros trous sont ceux de la face Arrière (voir ci contre) d' où sortiront la commande et le frein du mécanisme. La découpe rectangulaire autour de ces 2 trous permet d' ouvrir temporairement l' ogive pour y placer le mécanisme. |
A gauche de la soute on distingue faiblement l' orifice par lequel sortira le doigt de retenue de l' élastique.
Cet orifice sera à élargir et ajuster au mieux au mouvement "bateau" du doigt |

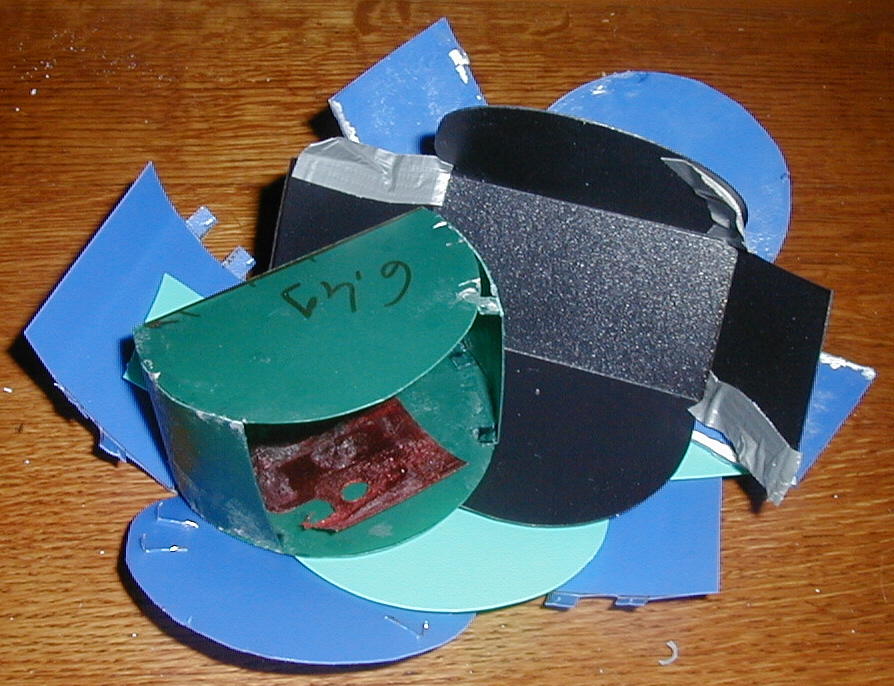

Des soutes en vrac.
On n' y arrive pas du premier coup ;-)

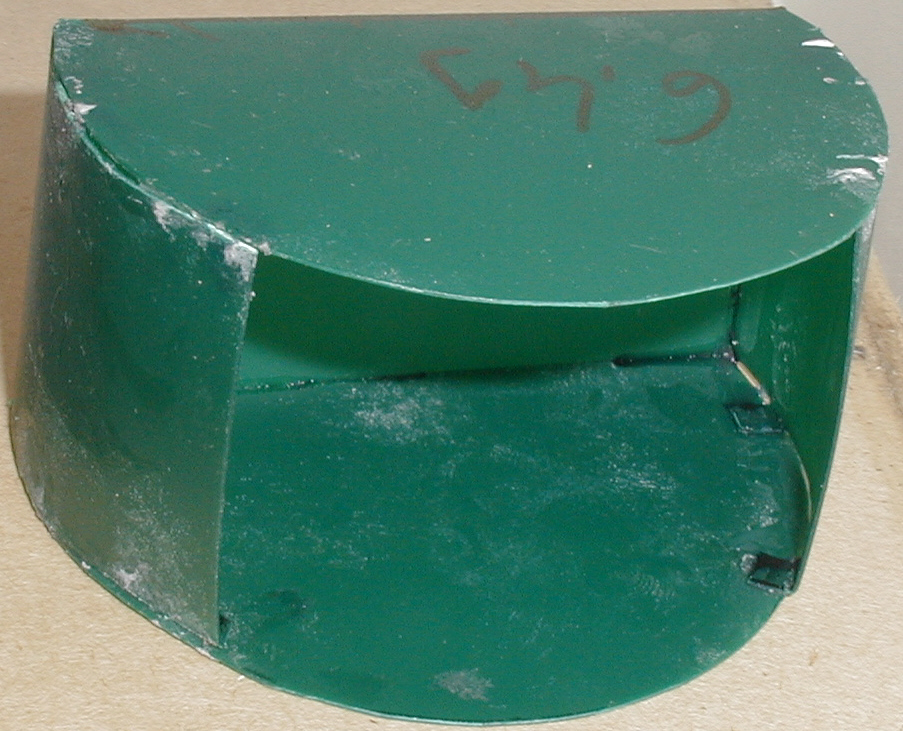

(6,49 n' est pas un calibre, mais la masse de cette soute verte) |
 |

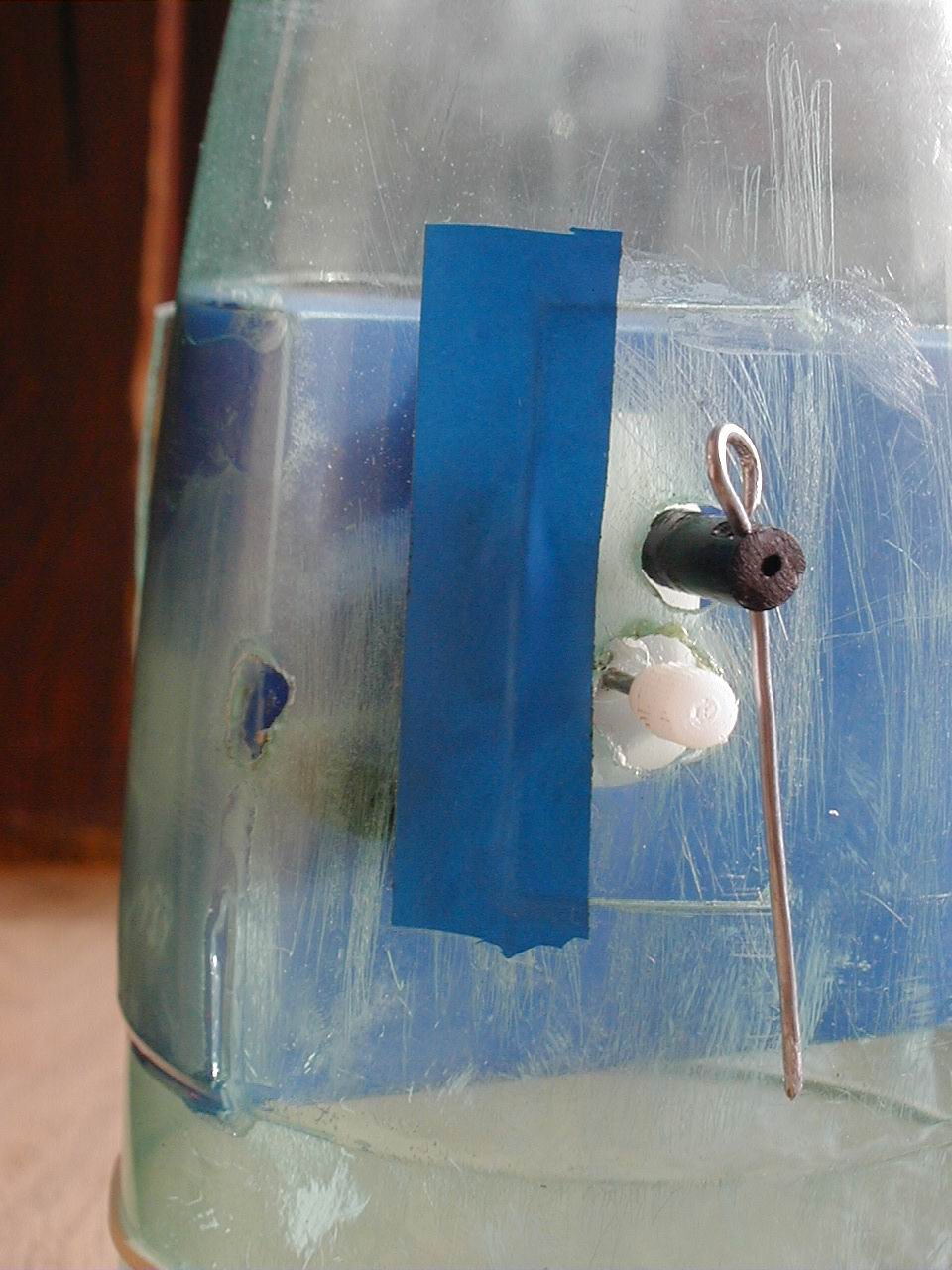

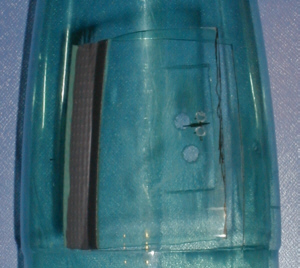

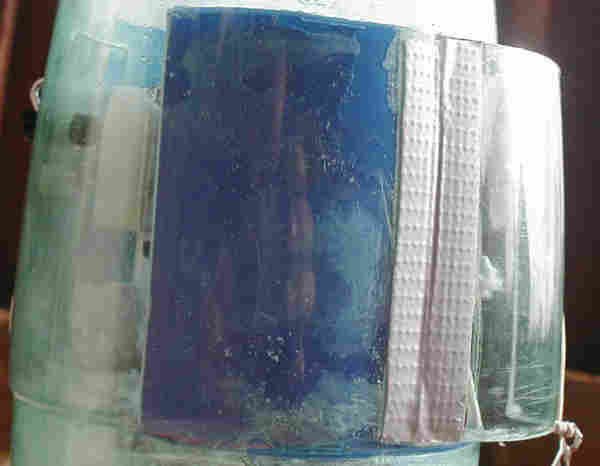

La trappe arrière avec son scotch de maintien.
On distingue par transparence la soute à parachute (bleue), le remontoir (blanc), le frein (noir) avec sa goupille.
Il manque encore un point d'appui qui viendra coincer cette goupille quand le frein voudra tourner.
Cette goupille sera relièe à la base par un fil, qui la retirera du frein au décollage de la fusée.
On distingue à gauche, l'orifice par le quel sort le doigt |
 |

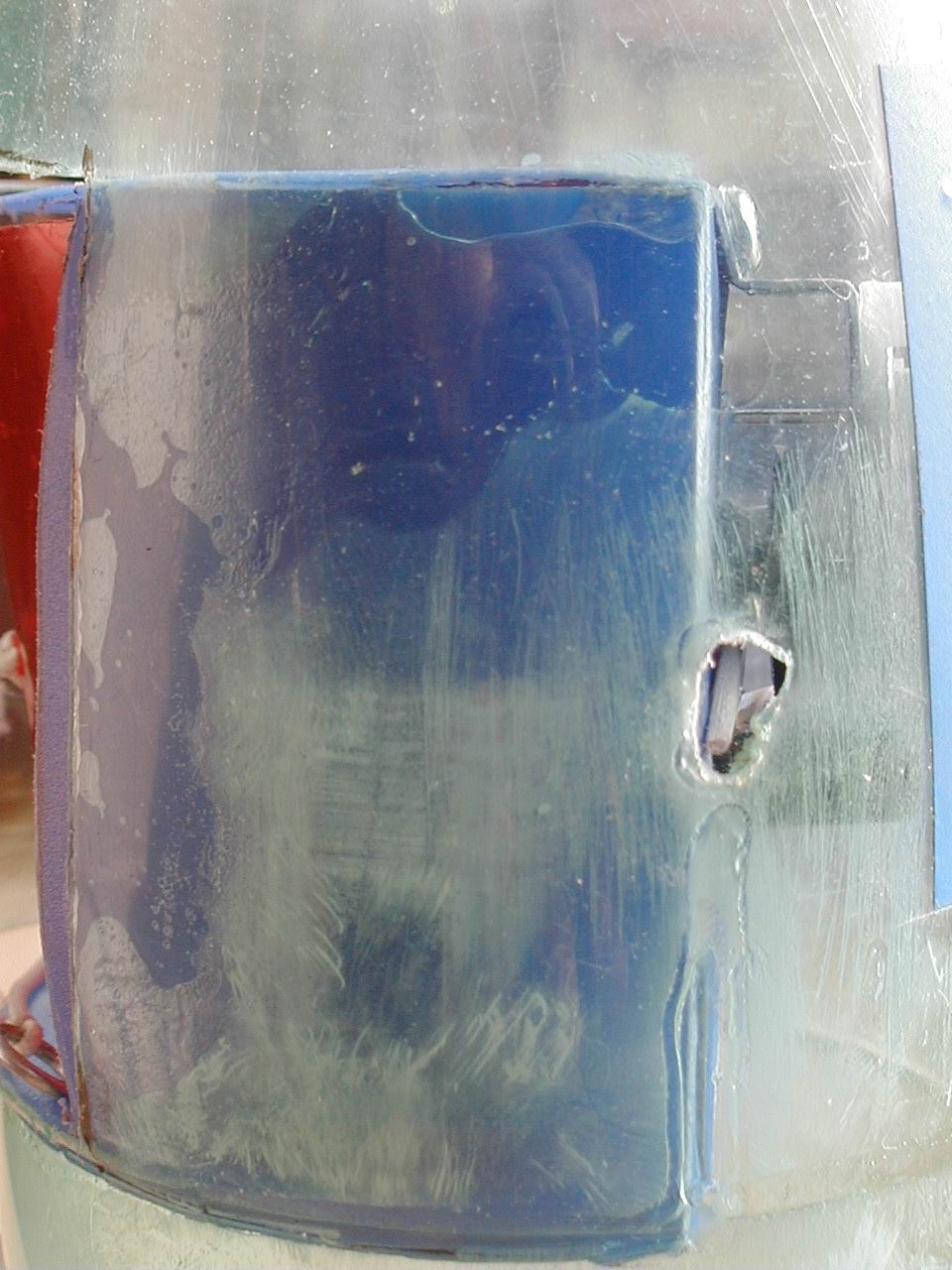

Un gros plan sur l'orifice de sortie du doigt. Il n'est pas très joli car son positionnement premier était mauvais (trop à droite). J'ai préfèré plaquer le doigt contre l'arrière de la soute pour le rigidifier au maximum et élargir la fente vers la gauche .

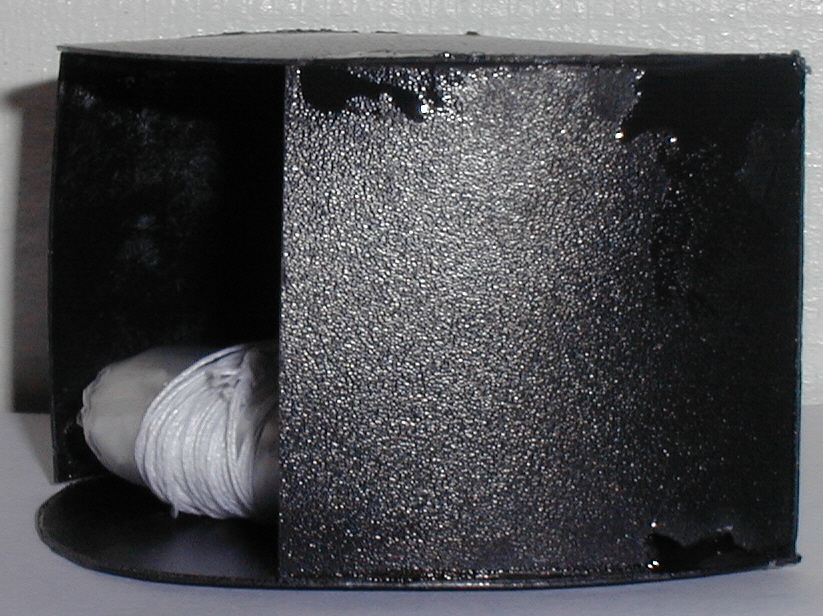

On voit la soute parachute de profil, et des traces de colles entre celle-ci et l'ogive |
 |

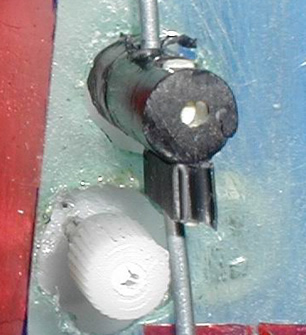

Vue de dessus du mécanisme avec le frein et sa goupille.
On distingue le mécanisme par transparence. |
 |

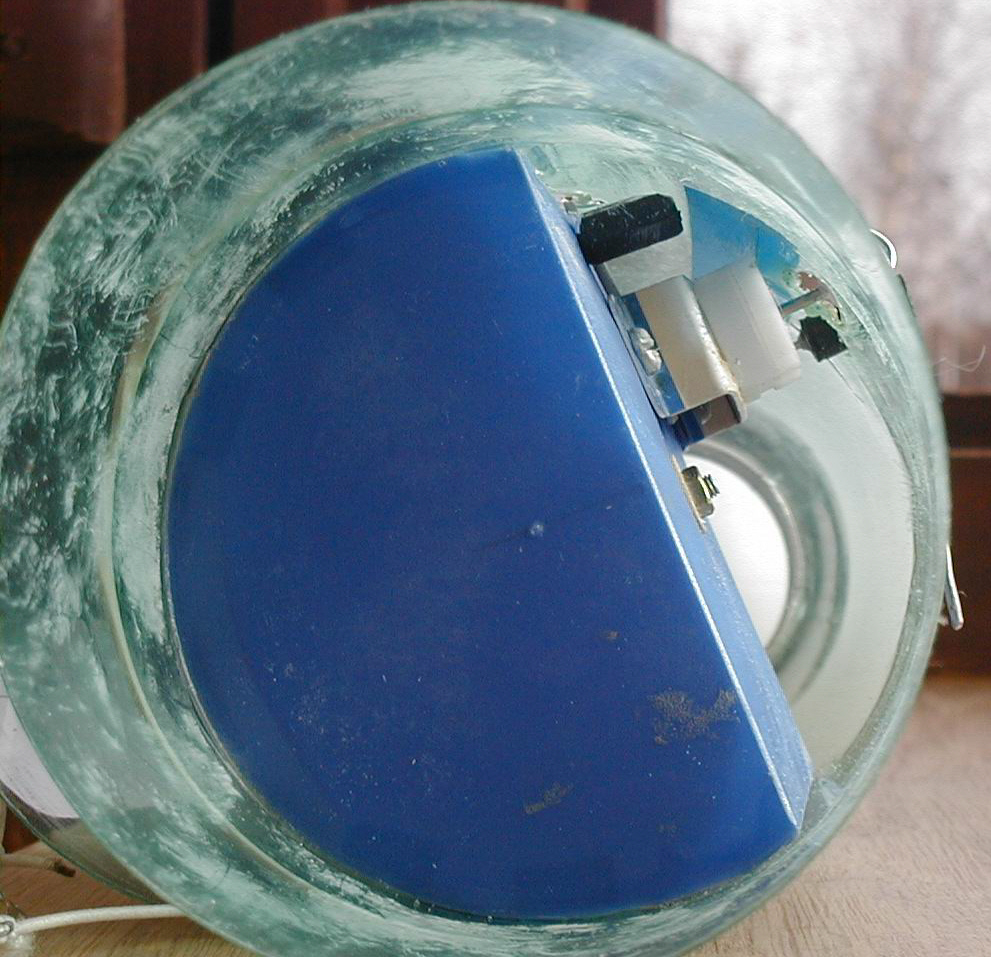

Vue de dessous de la soute et du mécanisme. C'est cette partie qui viendra s'appuyer sur le réservoir en Perrier bleu.

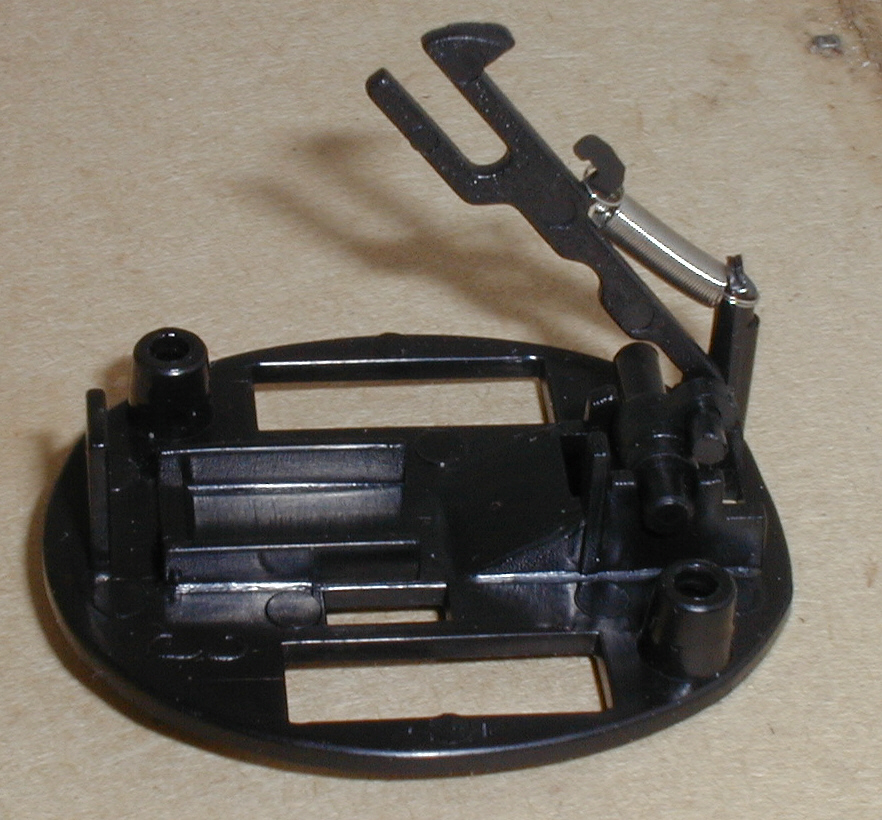

La pièce plastique noir que l'on voit à gauche est un support qui au repos, aligne le doigt avec son orifice dans l'ogive |
 |
La trappe à parachute. La soue dépasse un peu de l'ogive pour que la trappe vienne s'y appuyer.
Le cylinfre rouge en badoit 0.5l est le ressort qui éjectera le parachute. Il est vissé au fond de la soute. Un élastique avec un anneau y est attaché pour y passer l'émerillon agraffe du parachute. Le petit trou tout seul est une erreur. |
 |

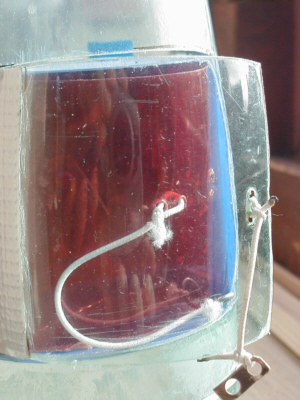

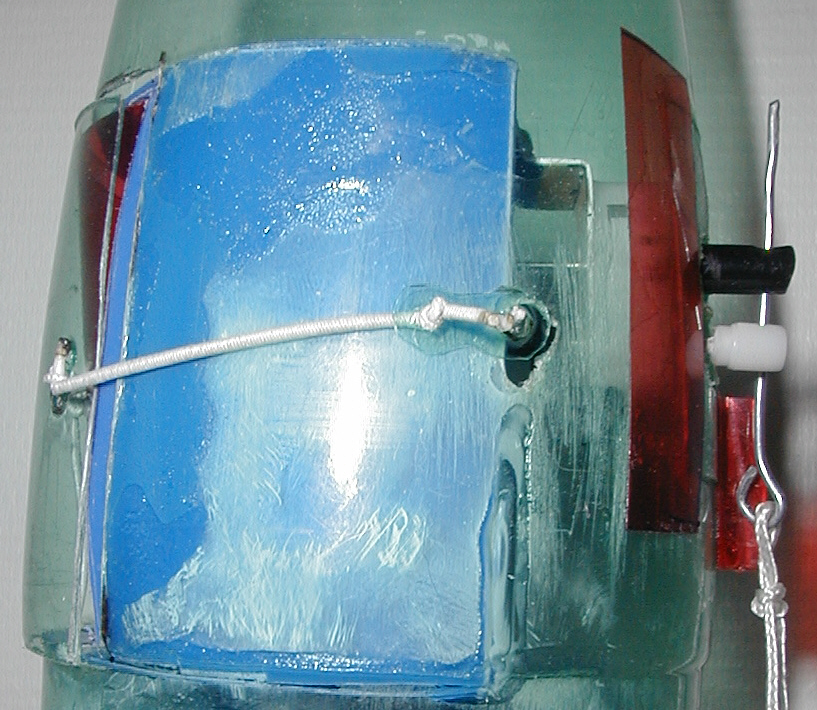

| Sur la trappe de l'ogive qui vient fermer la soute est fixé un élastique dont l'autre extrèmité sera retenue par le doigt. La petite piece metallique à 2 trous est à améliorer |
 |

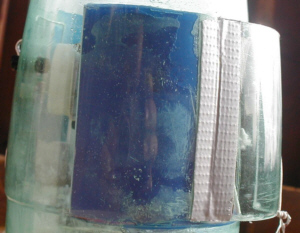

| Vue sur la charnière de la trappe à parachute réalisée en scotch armé |
 |

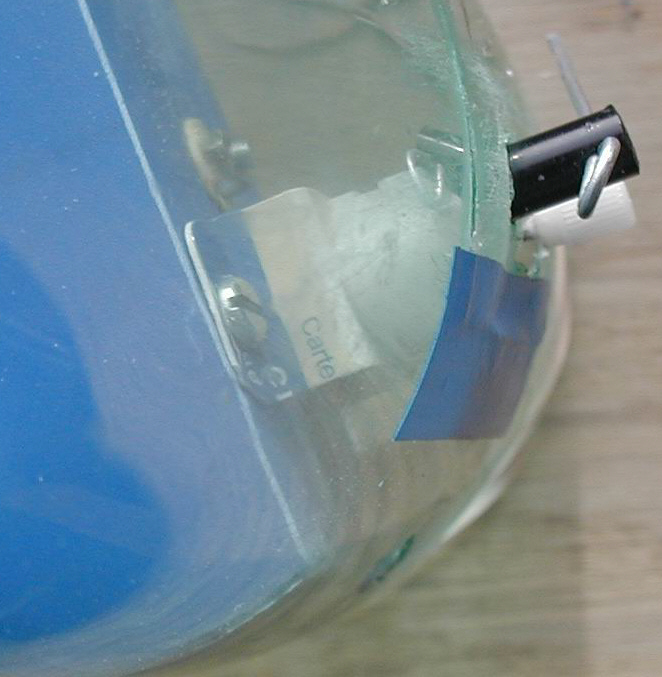

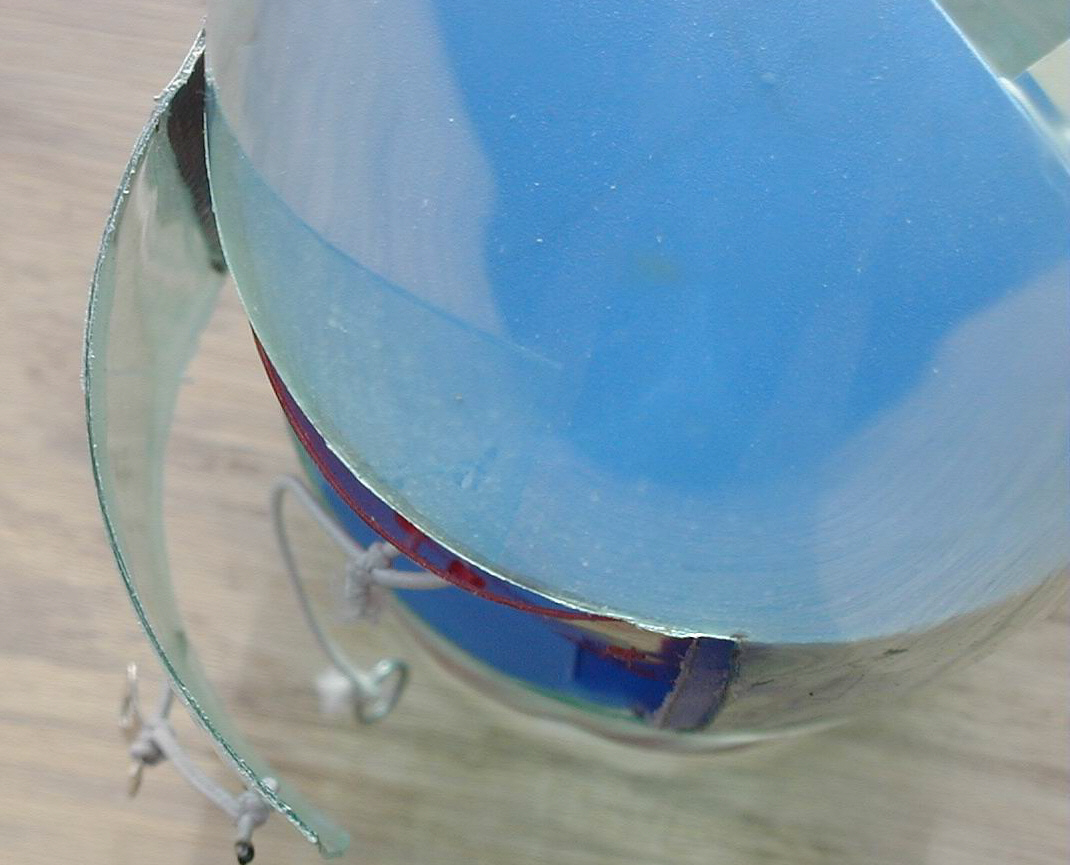

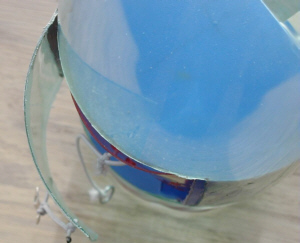

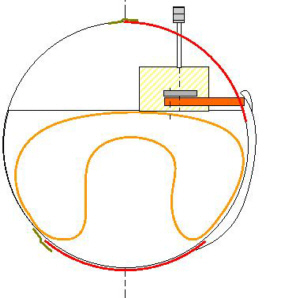

| Vue de dessus de l'ogive, coté soute à parachute. La trappe est entrouverte |
 |
 |

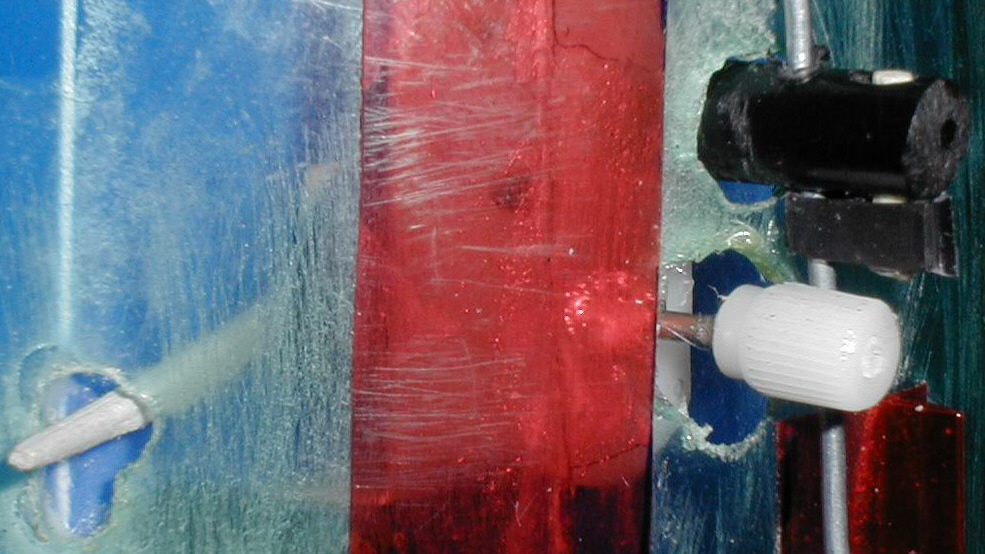

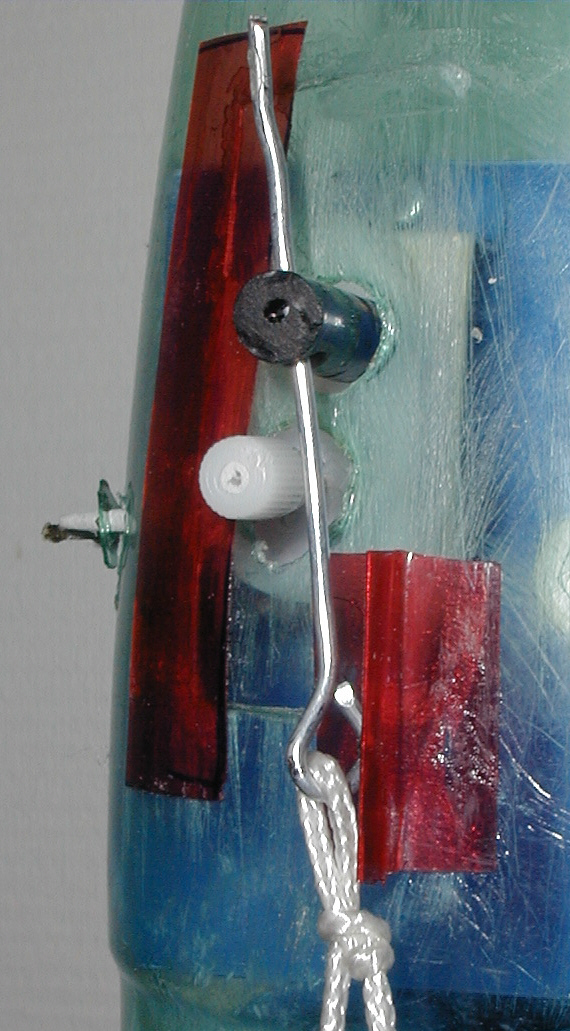

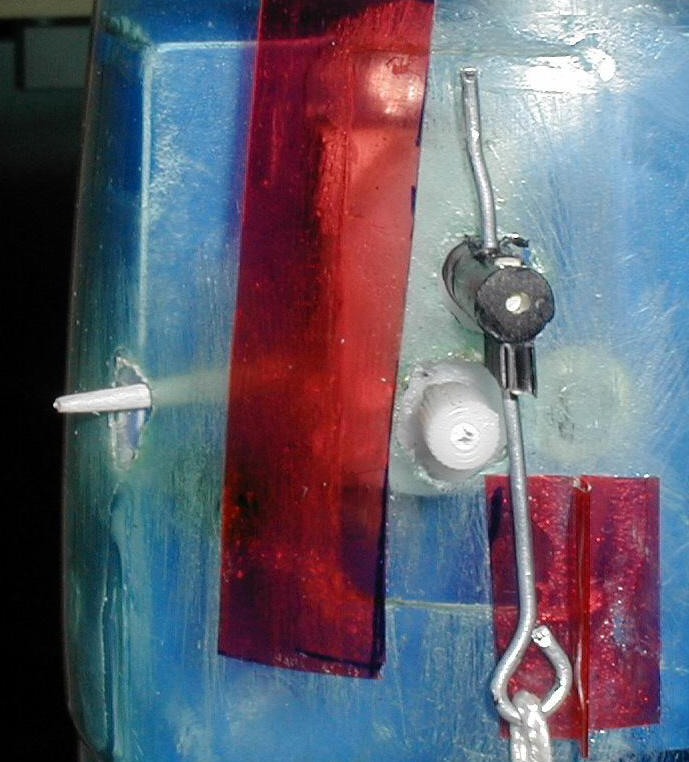

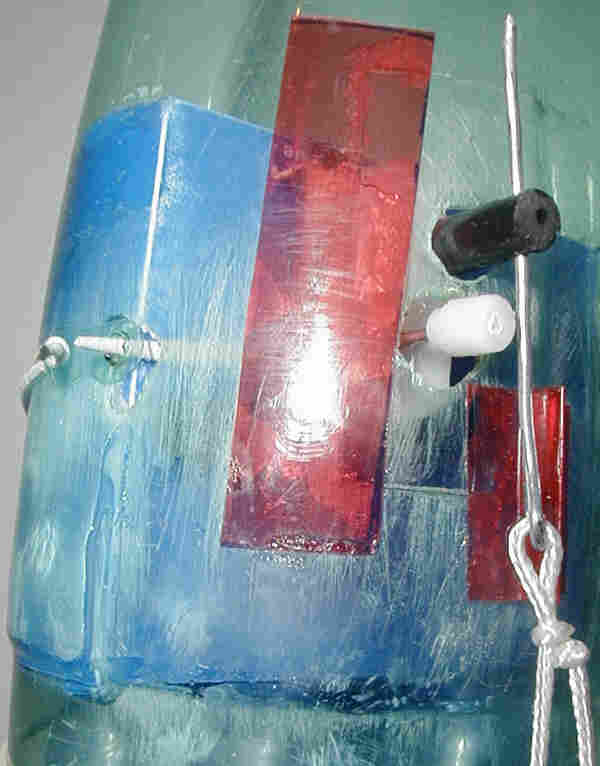

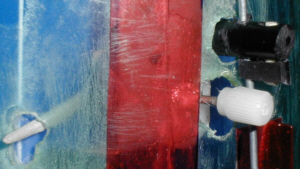

Vue du frein (v1)
une bande de Badoit rouge a remplacé le scotch.

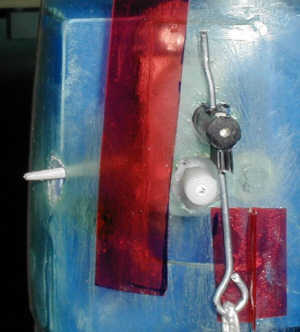

La goupille qui retiend le frein et sera retirée au decollage est retenue par le petit volet collé de Badoit rouge |

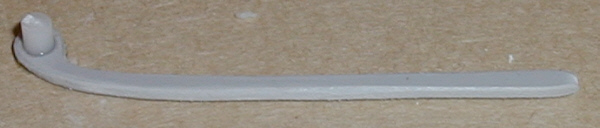

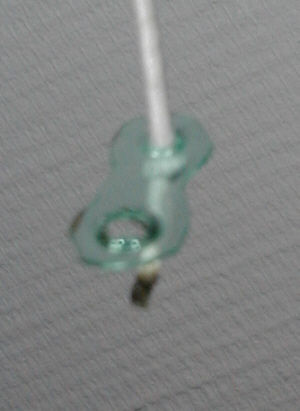

| Ci dessous un détail de la pièce qui coulisse sur le doigt. |
 |
 |
 |
Après essais et chronomètrage, il parait évident que la temporisation est insuffisante. J'ajoute un petit ralentisseur qui amènera à un déclenchement s'approchant davantage de l'apogée |
 |
 |
 |
TestS
et une petite vidéo au sol
 Avec cette FHP > 170m d'altitude à une pression de 8b
ATTENTION : 170m sont les indications certainement faussées de l'altimètre
Mort de vairon
Fin de Vairon à Senlis 2008. Le parchute humide ne se déplie pas et la fusée bien que ralentie par la trappe ouverte se crasche.

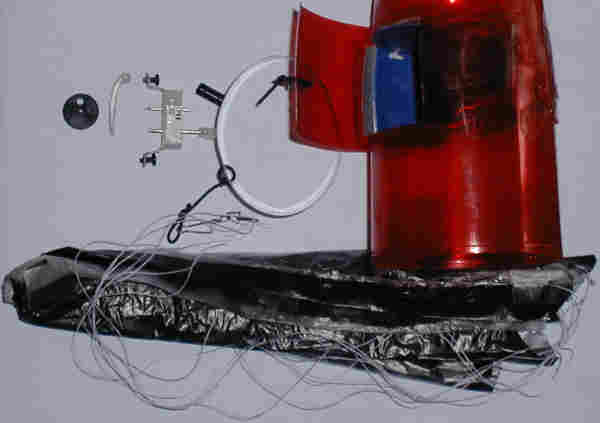

Voilà ce qu'il en reste

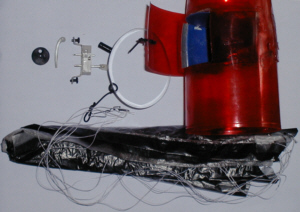

et son autopsie
Une nouvelle "Vairon" V3" ICI
|
|
|
|
| |
|
|
Une nouvelle soute perforée pour fixer l'omega
Un nouvel omega taillé dans une carte de fidélité. Ici celle du CE Peugeot Citroen :15mm de large .

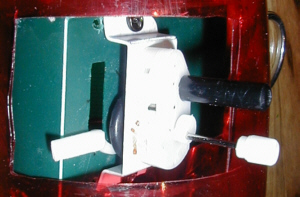

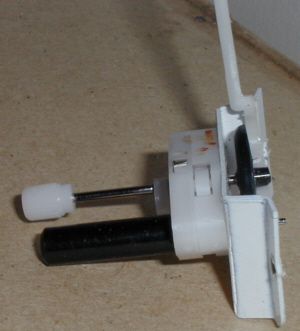

Détails de la came et du doigt
