Principe de fonctionnement du TET
TET comme Temporisation En Tête

La commande d'ouverture d'une trappe est effectuée par enroulement d'une ficelle autour de l'axe de remontoir d'un mécanisme de jouet mécanique.

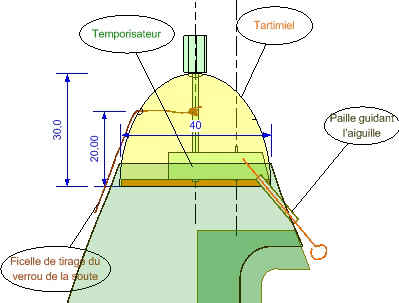

L'originalité de ce système de minuterie, déja existant par ailleurs, consiste en la position du mécanisme temporisateur à la tête  de la fusée.
L'aiguille dont le retrait commande le départ de la minuterie est guidée par une paille oblique..

Exemple ci-contre avec un capuchon Tartimiel et une coiffe "Perrier Verte"

Préparation de l' outillage

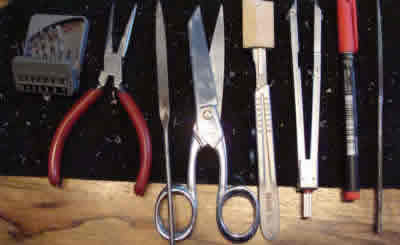

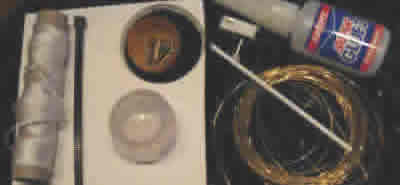

Du matériel de bricolage fuséiste :
- Plan de travail et découpe
- Cutter, Ciseaux, petite perceuse avec des forêts de 1 (ou mieux encore 0,75) et 2 à 3.2mm.
- Petites pinces, fer à souder , compas, lime plate etc.

Choisit et prépare la coiffe pour l' adapter d' une part au réservoir, et d' autre part à la boule qui servira de pointe.

Ici, il s'agit d'une bouteille de 1,5l de Sweppes et d'une demi-bille de déodorant. Le collage est réalisé à la "Sikaflex 11FC.
Ce montage s'adapte sur les bouteilles de style Coca-Cola.

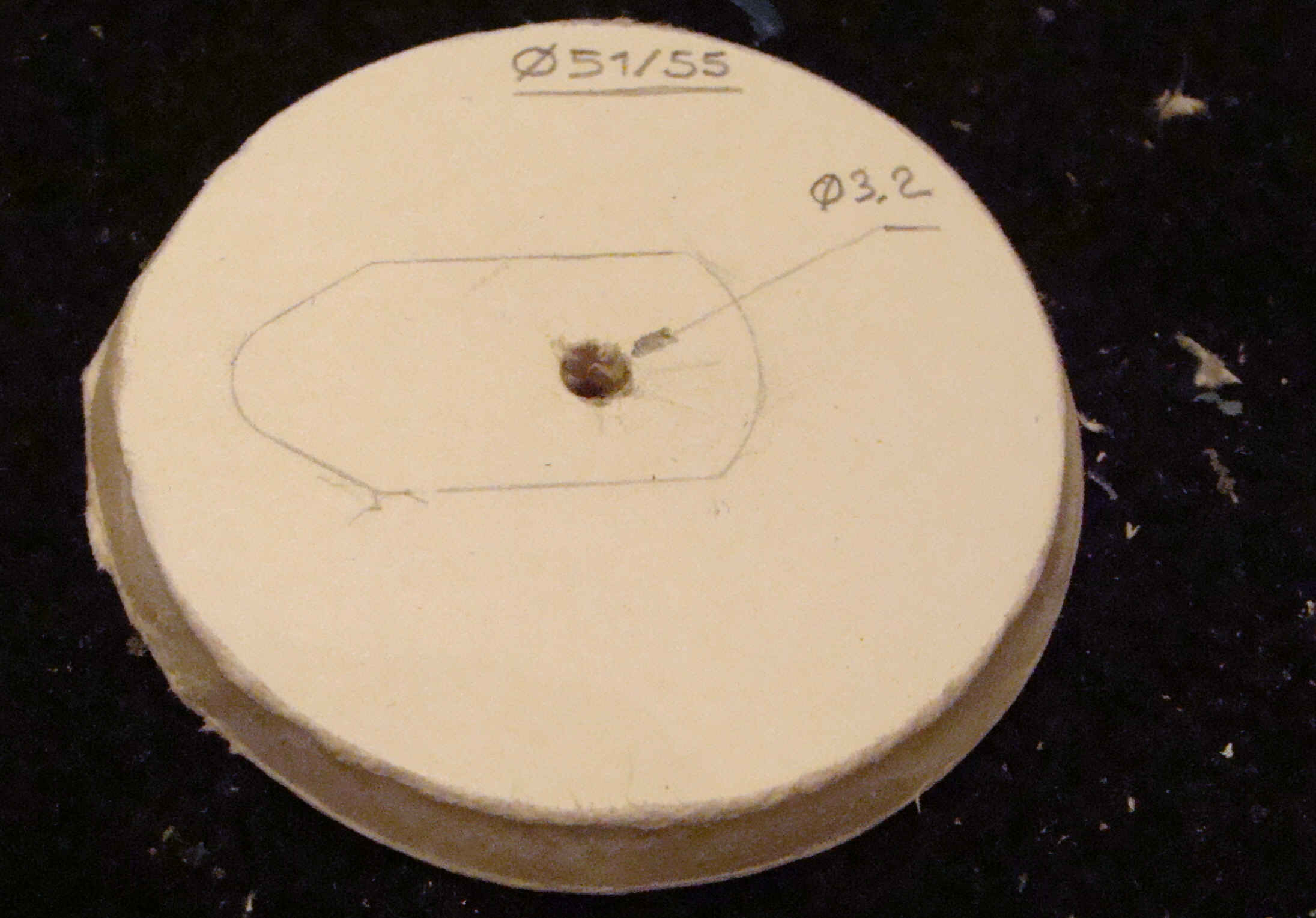

Découpe l'embase et ajuste là rigoureusement  dans la coiffe, à la hauteur que tu as choisie. Ici le diamètre est adapté à l'ogive et à une position assez basse du mécanisme pour qu'il soit visible par transparence.
Attention à ne pas être trop loin du sommet ou il faudra ajouter une allonge au remontoir.
Pour l'exemple, c'est du carton plume de 5mm, mais une feuille de PVC de 2mm convient aussi. Il faut trouver le bon compromis entre poids et épaisseur.
En effet pour que la paille guide tienne bien quand elle sera emboitée dans la chape, il faut une épaisseur minimum à celle-ci.
Le trou central, lui, sera agrandi à 3.2mm.
Repère sur la coiffe la position de cette embase .(cf. étape 13)

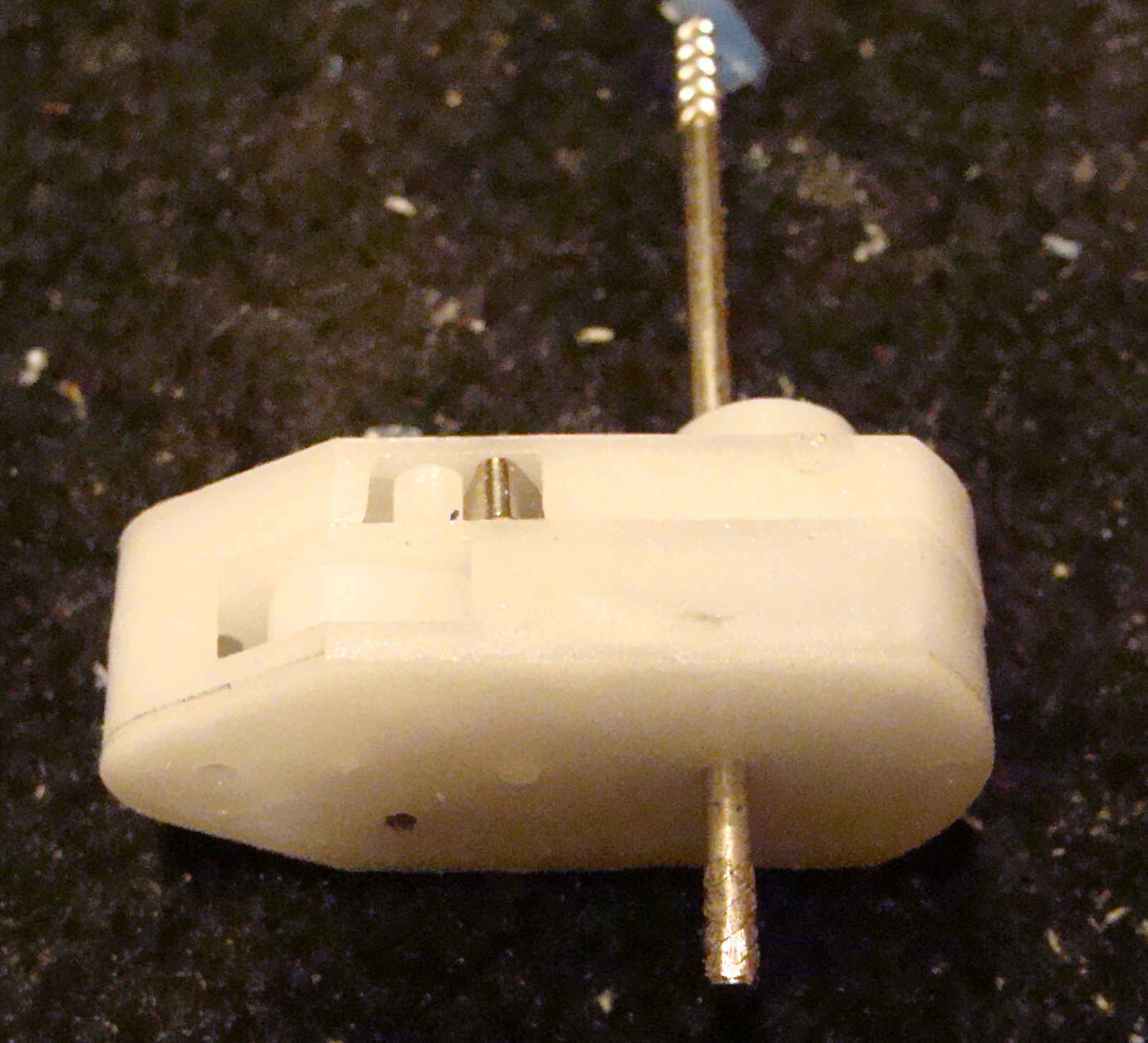

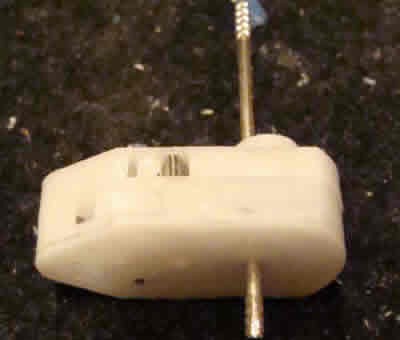

Prépare le mécanisme du jouet N&D en  ne conservant que le minimum vital.
Ne jette aucune pièce, et stocke les soigneusement. Elle serviront peut-être un jour.
La molette de commande du mécanisme, retirée sur la photo servira, elle, dans notre montage.
Les axes d'entrainement des roues ont été coupés au plus près du mécanisme.
Pour plus de détails

Positionne le mécanisme sur l'embase et vérifie que rien ne gène le mouvement des pièces en rotation (bavures) .

Assure toi que l'axe du remontoir est bien libre et que les autres axes du mécanisme ne frottent pas sur le carton.

Il va falloir percer le mécanisme.
l' opération est très délicate.
Le but de ce perçage est de permettre à une tige de traverser le mécanisme en venant le bloquer.

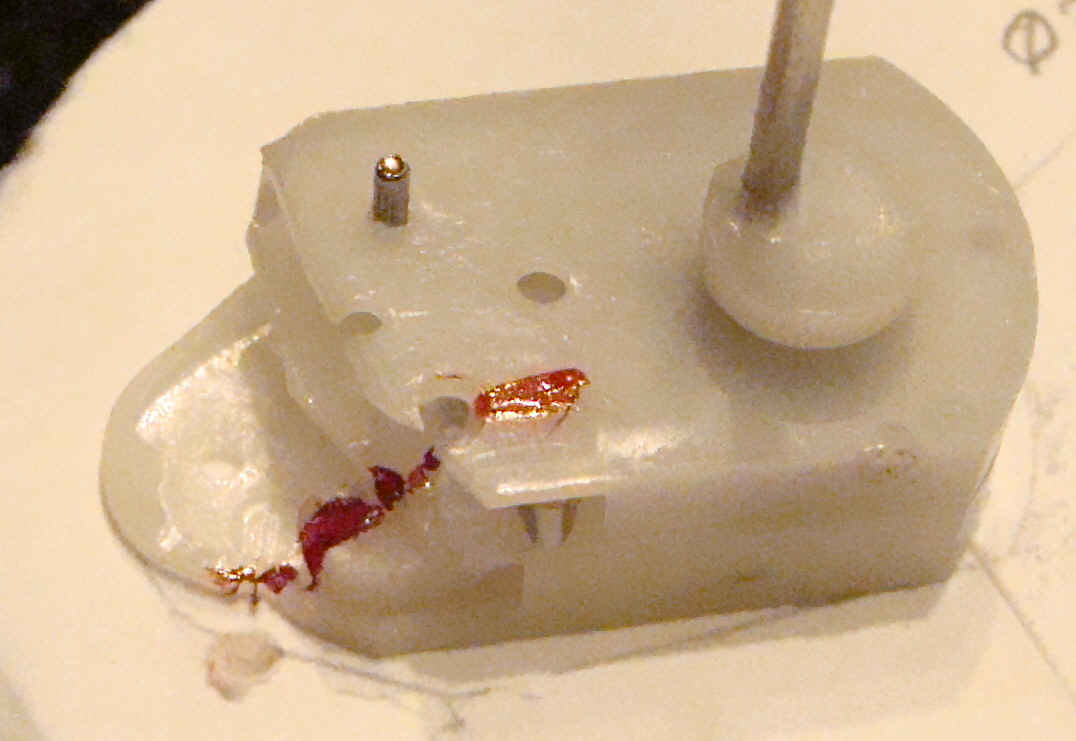

Sur ce mécanisme écorché, on voit en rouge le passage du verrou
Le blocage se fait sur un petit rochet qui agit sur le pignon le plus rapide, Tout en bas

Le trou se prolongera au travers de l'embase.
Sur cette photo, l'embase a été un peu décalée pour mieux voir l' orifice

Attention cette opération est très délicate.

Tracer à 12mm de l' axe et 3mm du bord.

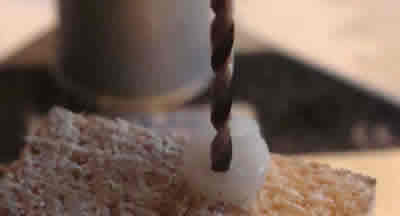

Percer d' abord verticalement, avant de continuer à 45° .

Le trou doit avoir le diamètre de la tige qui coulissera dans la paille.
Ne pas dépasser 1mm.

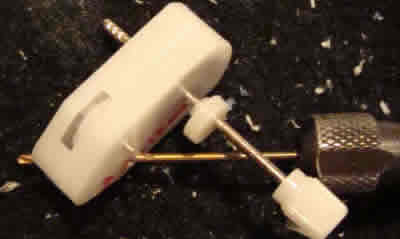

La pointe du foret étant dans le petit trou. faites passer la partie Ar, le plus près possible de l' axe du remontoir et percer délicatement.
Cette position est indispensable pour que la sortie de la paille soit le plus normale à la périphérie de la coiffe.
C' est assez difficile du fait de la petite longueur des forêts de cette taille et de la présence du mandrin.
Il peut être judicieux de retirer la molette du remontoir, puisqu 'il faudra la retirer plus tard, ainsi que la came.

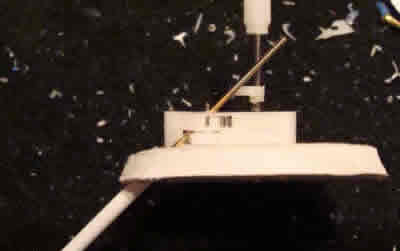

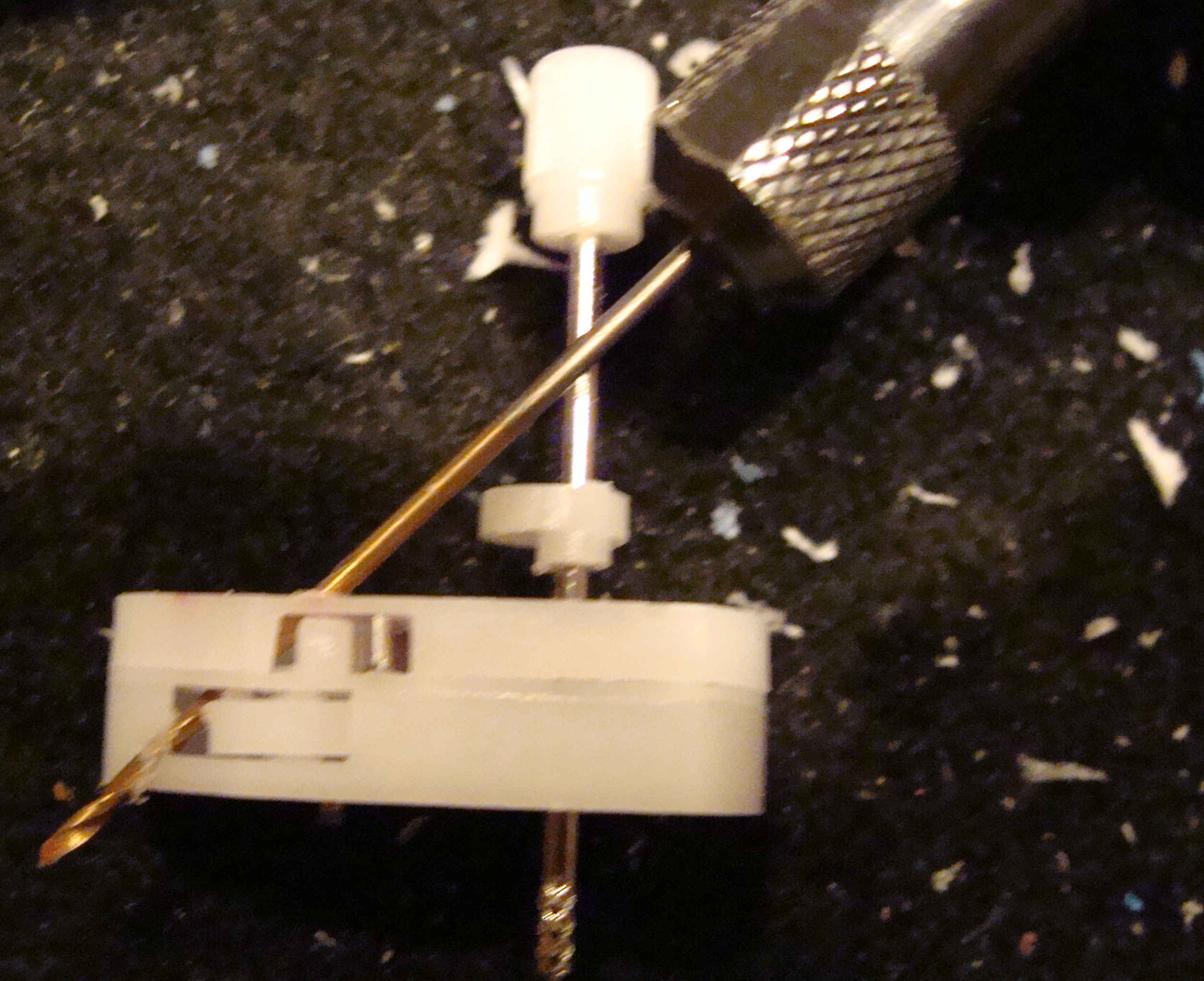

Sur cette vue de profil, on voit bien le foret tangenter avec le coin du rochet.
Après cette opération vérifier que le mécanisme tourne toujours librement et se bloque bien quand le foret est à sa place.
Dans ce cas, j' ai écorché un peu le coin du rochet, ce qui a fait une bavure qu 'il a fallu éliminer délicatement.
On peut aussi percer au travers de ce petit rochet, et toujours bien ébavurer ensuite. Si l'on parvient à percer sans abimer cette pièce il y a toujours la cloison horizontale intermédiaire qui présente une petite aspérité qui peut gèner le mouvement.

Le mécanisme percé, place le sur l'embase et perce celle-ci dans l' alignement.
Agrandis le trou de la plaque embase pour y coincer la paille

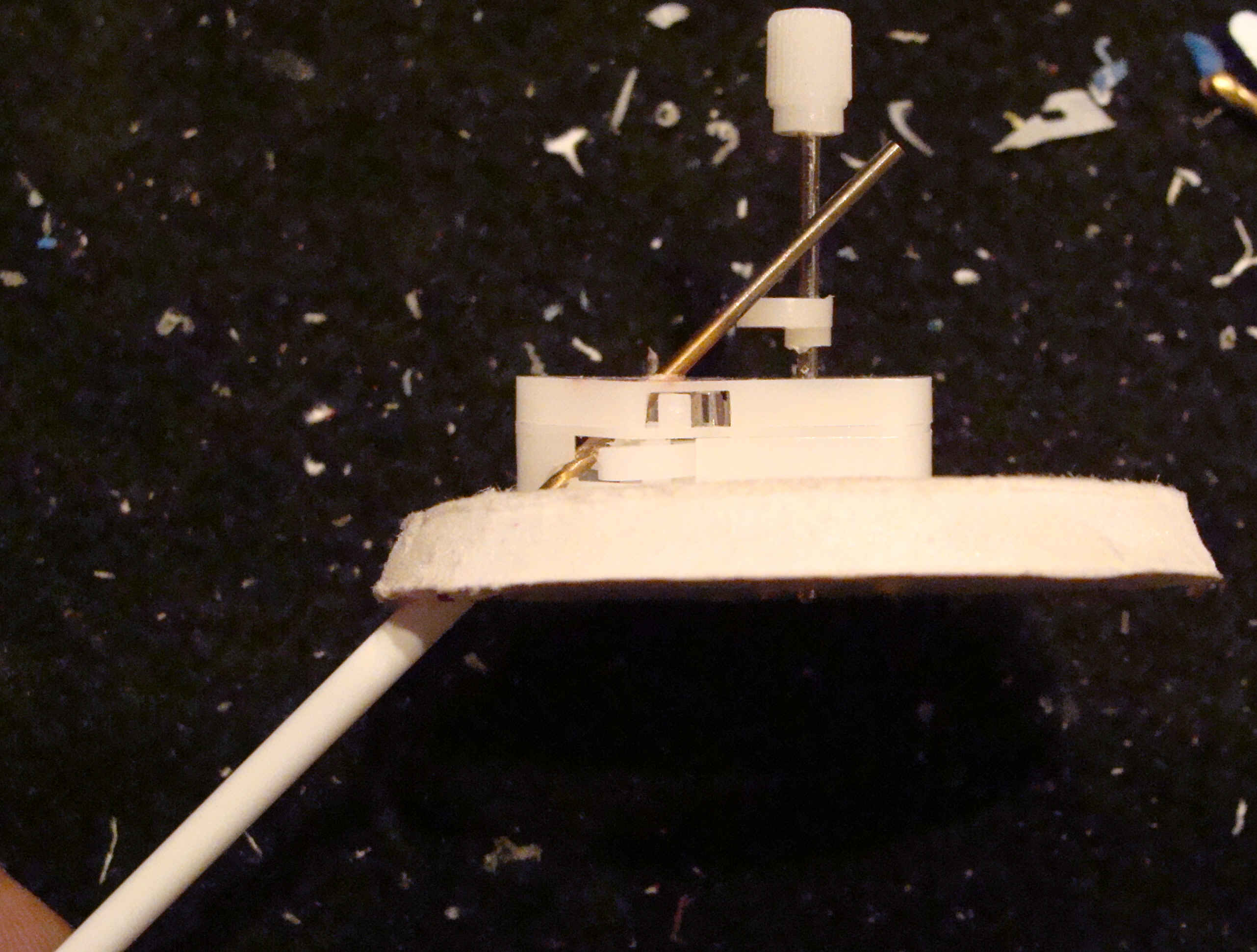

Remet le forêt en place et colle la paille au verso de la plaque en l' alignant avec le foret.
Attention qu 'une goutte de colle ne coule pas en direction du mécanisme.
Pour que cela soit rapide j'utilise de la super Glue 3 liquide. Peut-être que du gel serait plus prudent.

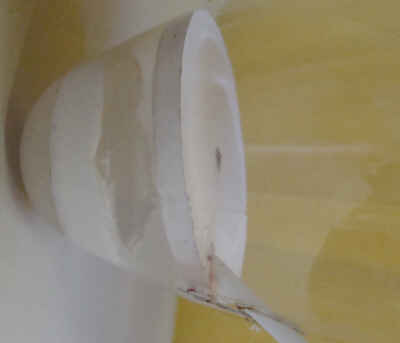

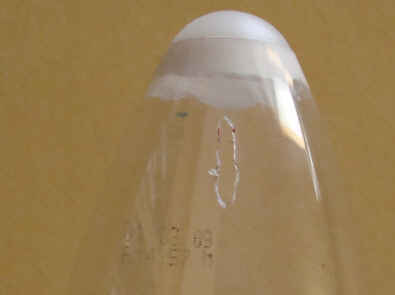

Perce une rainure dans la coiffe, de manière un peu plus propre que sur la photo ci-contre.
Ce sera le passage de la paille.

Celui-ci a été pratiqué avec une pointe chauffée, en me servant du repère que j'ai tracé en ajustant la plaque embase dans la coiffe (étape 4)

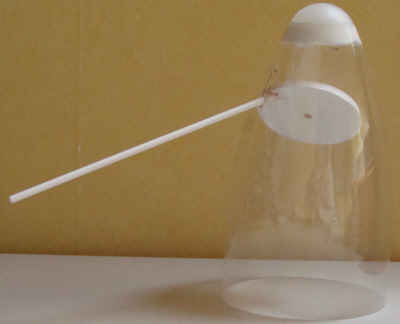

Quand elle est bien en place, repère ce qui est en trop de la paille et coupe le.

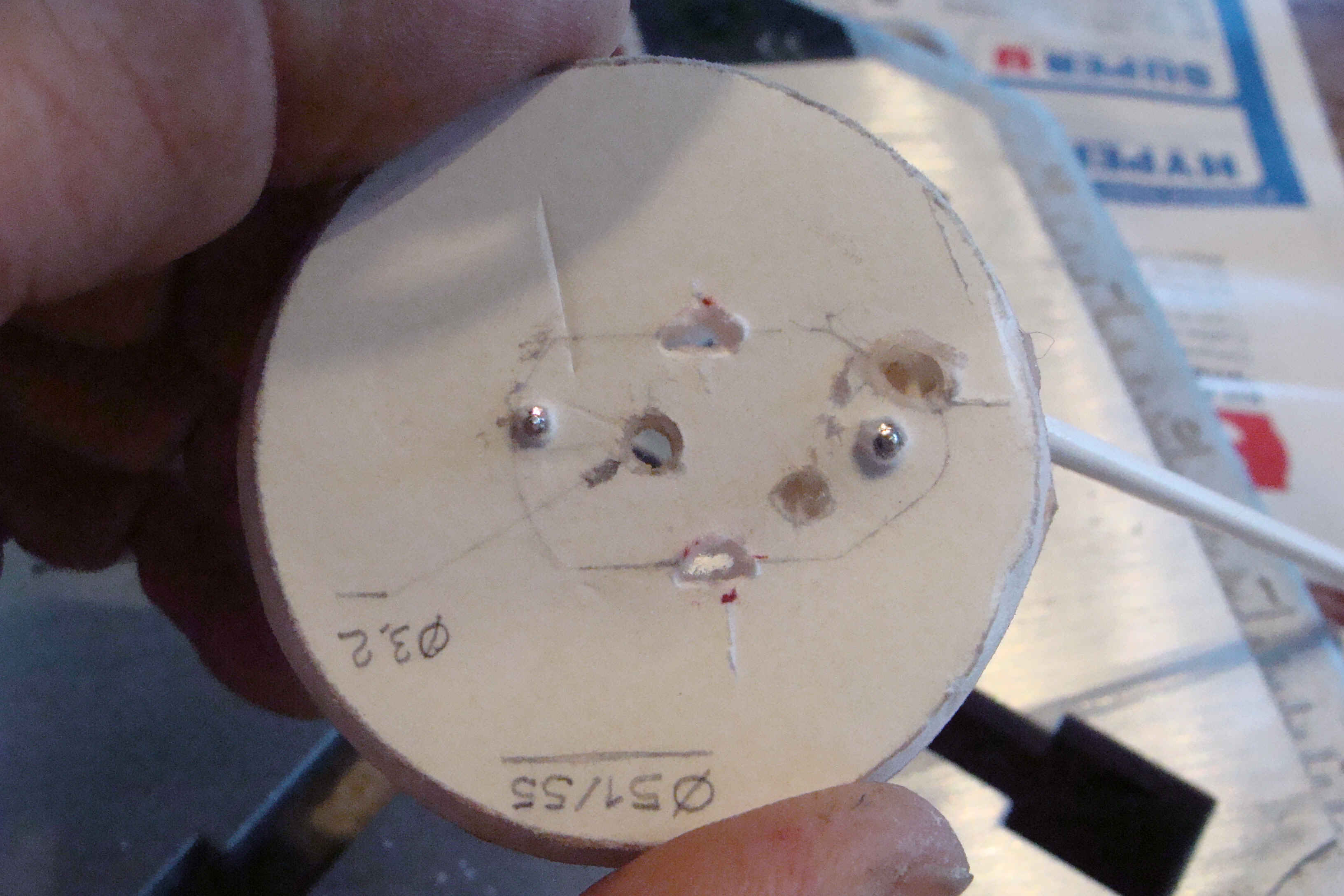

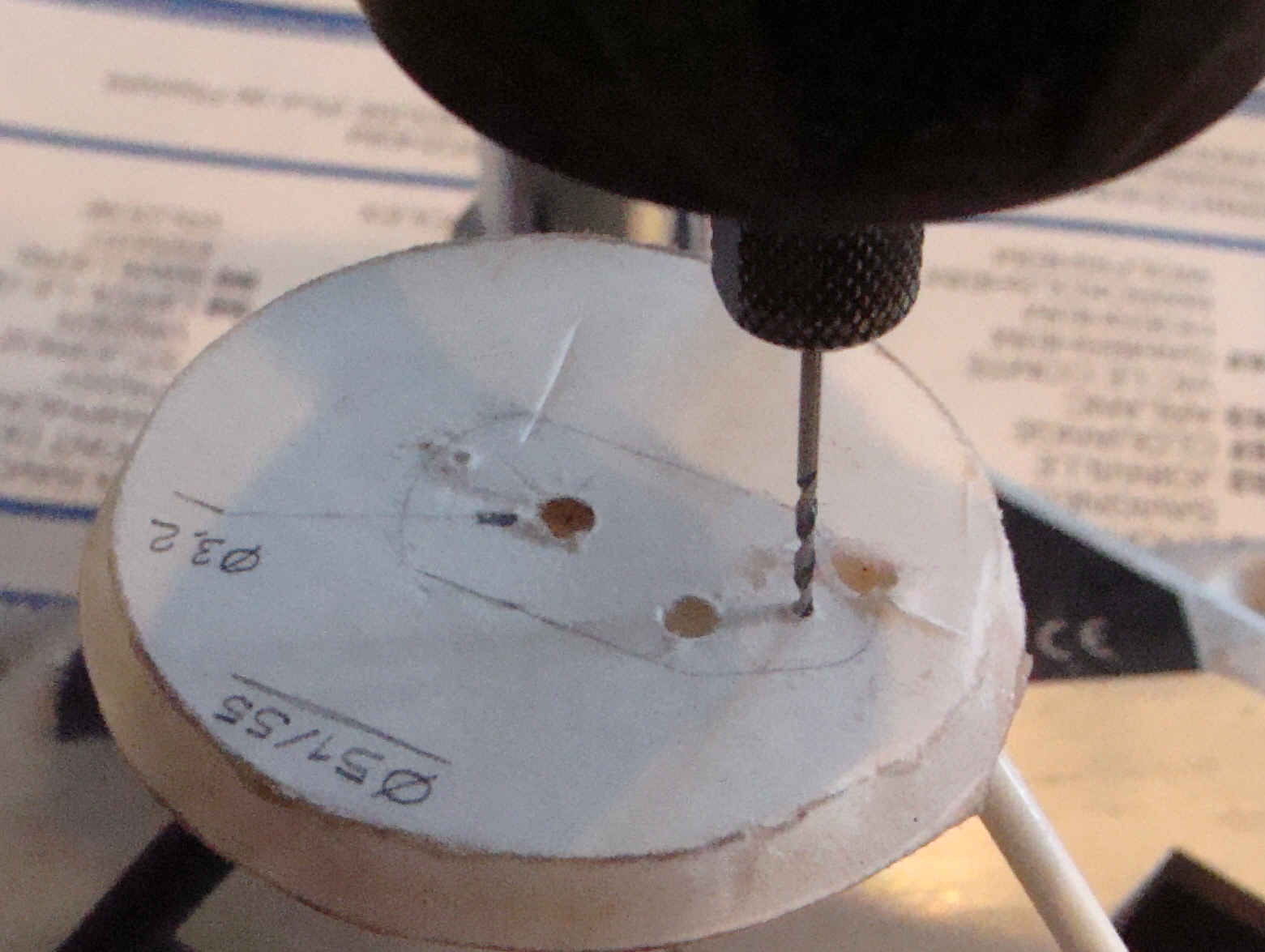

Repére les tous de fixations, et perce les avec un foret de 1mm.

NB : En plus de ces 2 trous pour la fixation, on voit sur la photos un trou supplémentaire au trou central. C'est un trou borgne qui permet à l'extrèmité d'un axe du mécanisme de tourner librement.

Place y les 2 petites vis.
Pratique également 2 fentes, au bord de l' emplacement du mécanisme.
Elle serviront à passer une bride pour renforcer la solidité de l' assemblage.

Avec du PVC cette bride est inutile, mais avec le carton plume, je crains un déchirement.

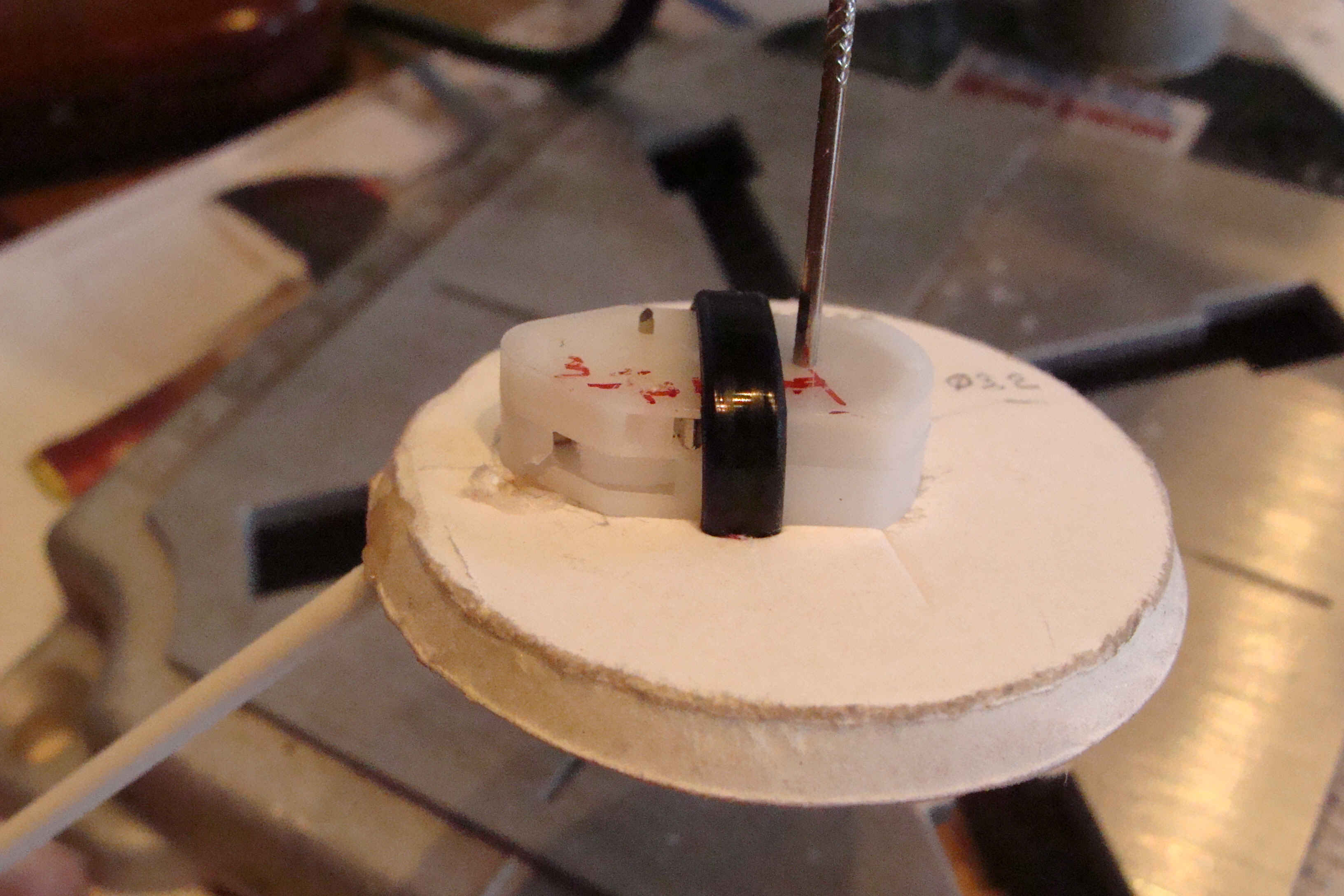

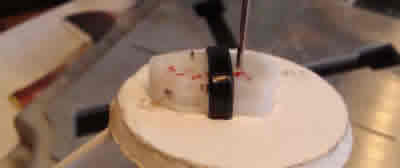

Positionne et visse le mécanisme sur la plaque, puis ajoute la bride rizlan.

Tout au long de cette phase, vérifie continuellement que le mécanisme est toujours libre.

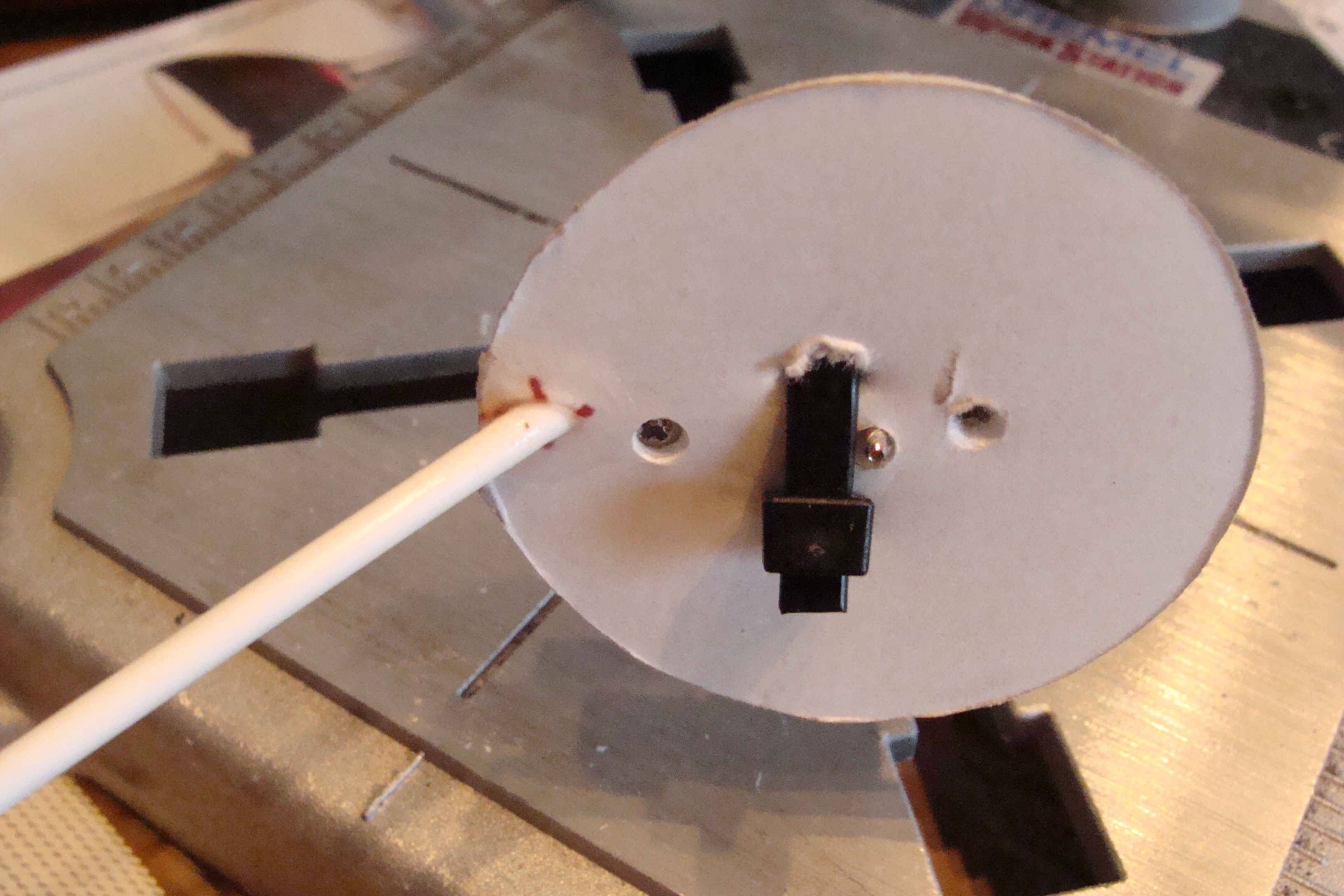

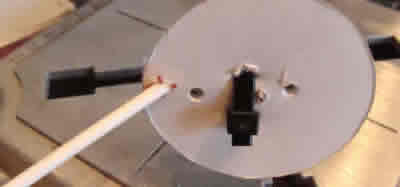

Vue de dessous de l' assemblage

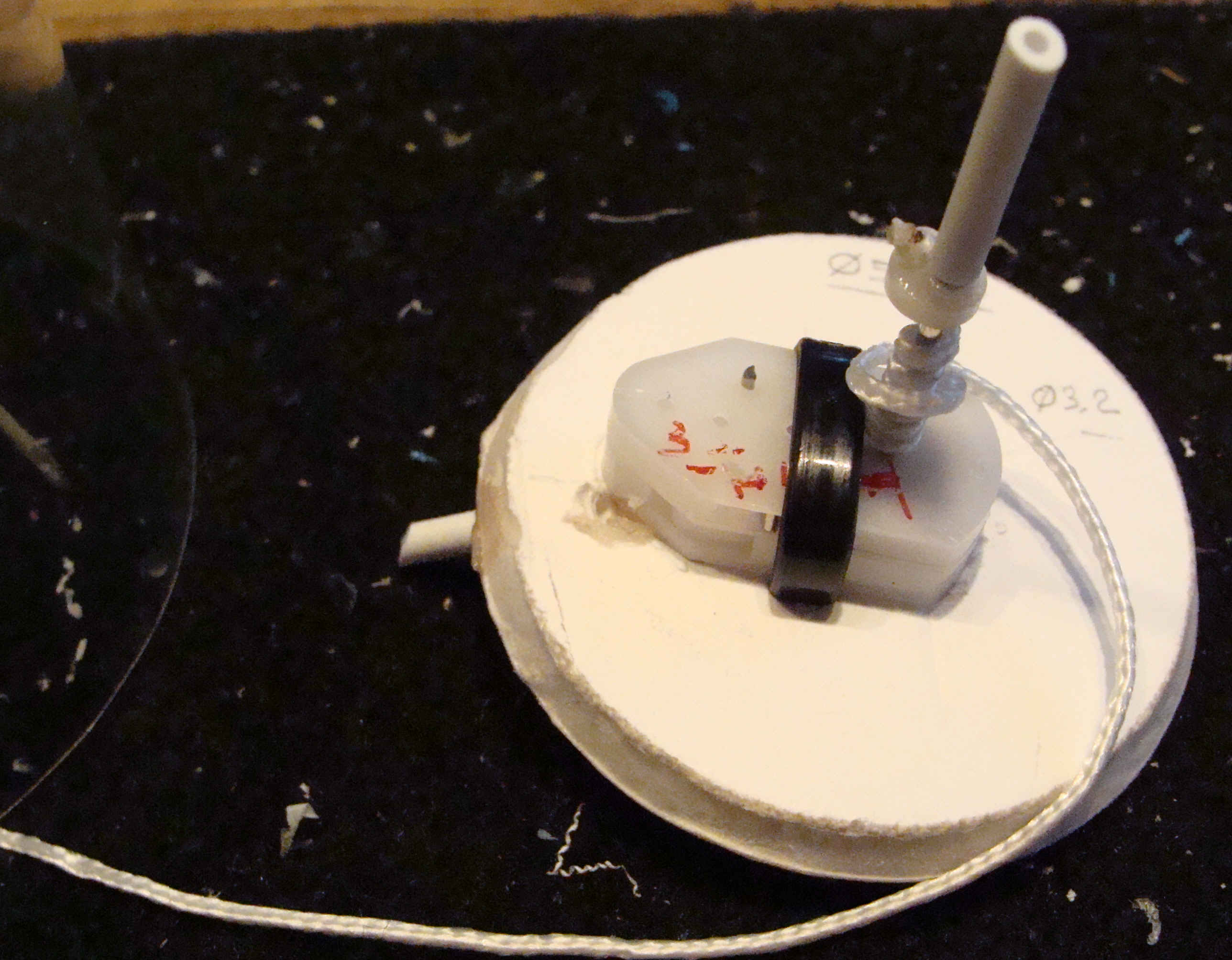

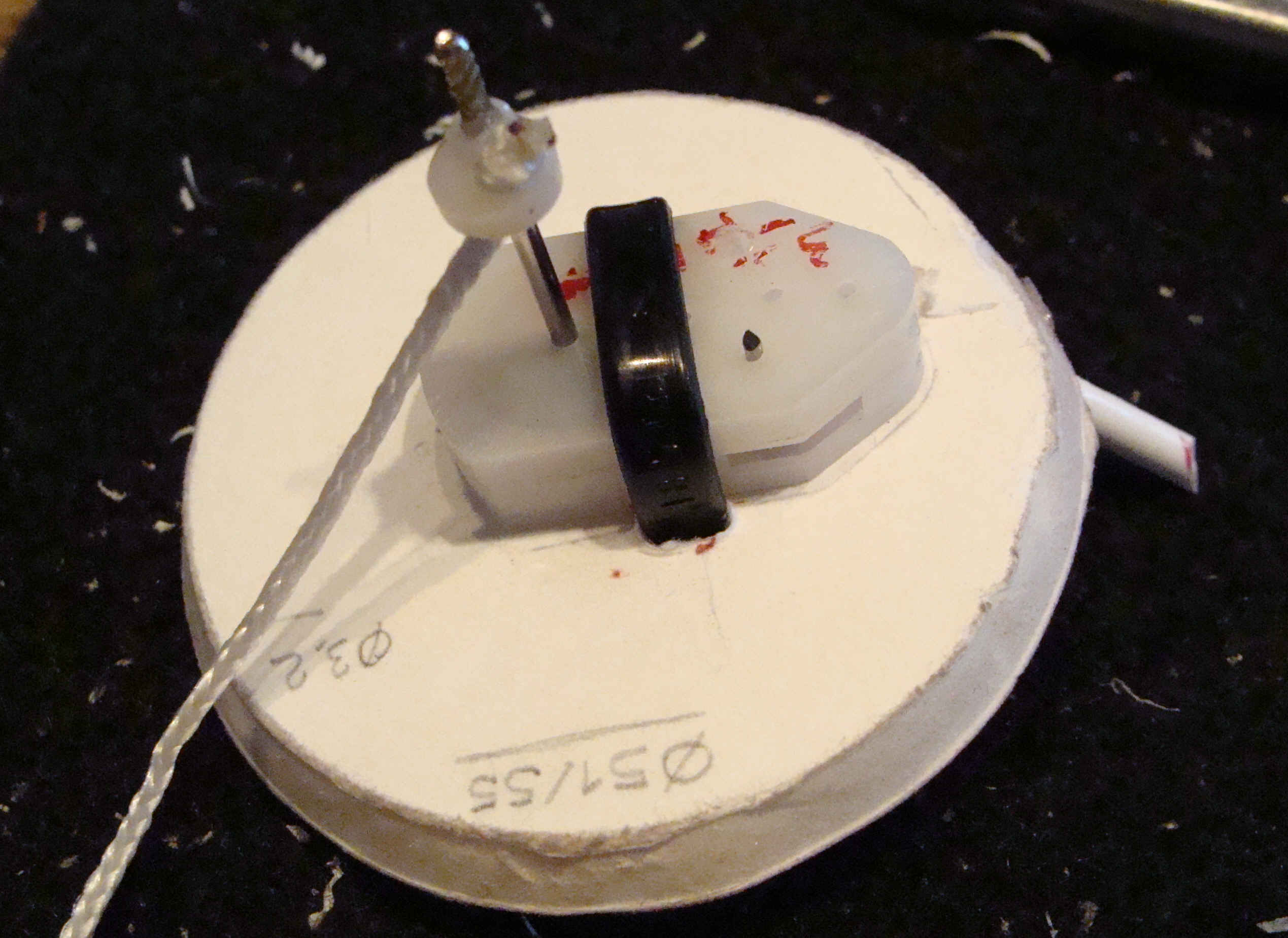

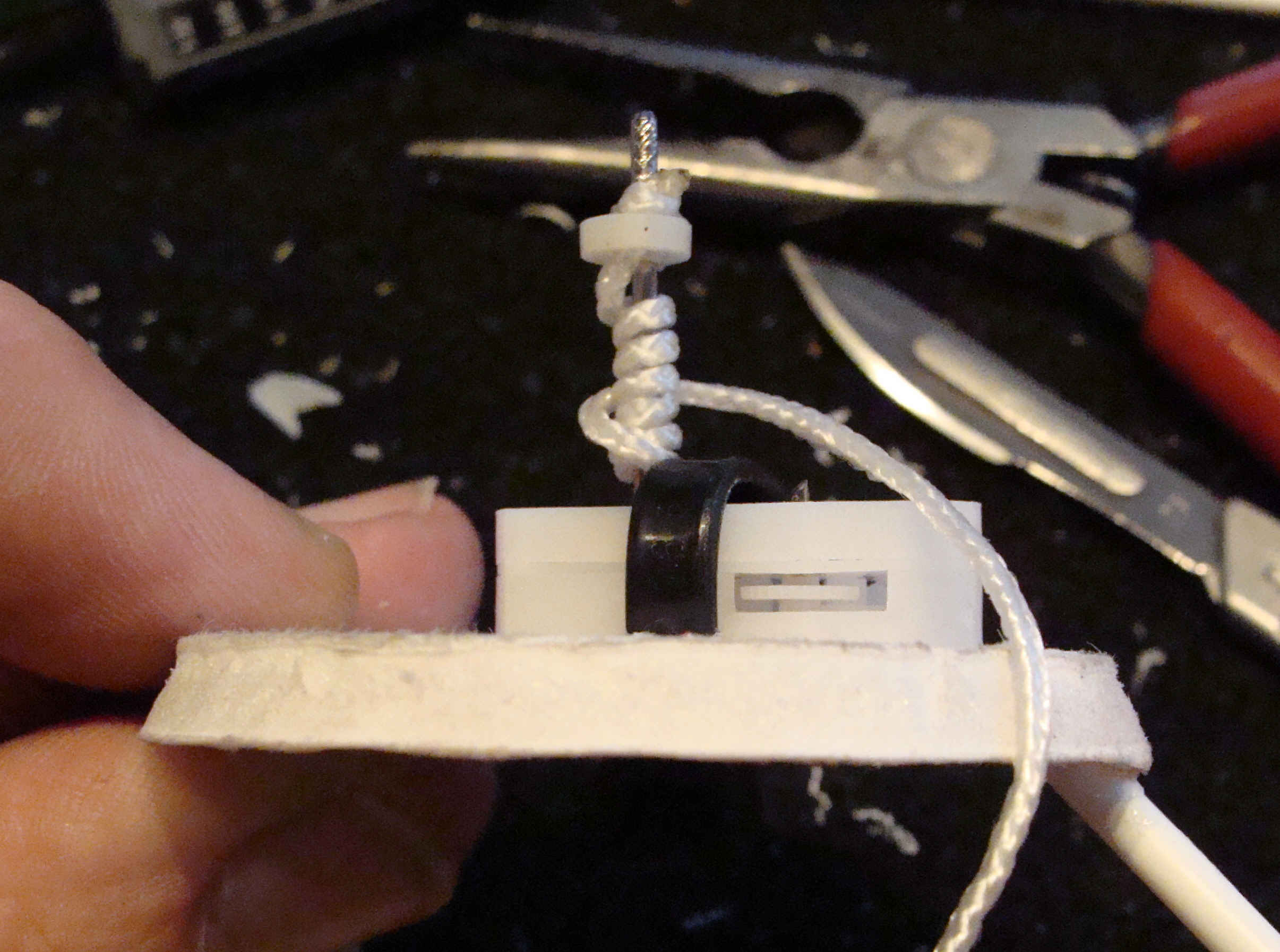

Enroule la ficelle autour de l' axe (Quand la colle est sèche).

6 ou 7 tours dans le sens des aiguilles d' une montre.

Le mécanisme est prêt.
Sur la photo, le petit tube ajouté sur le remontoir, n' est qu 'une rallonge, pour que le remontoir dépasse à la pointe de la coiffe.
Selon la configuration de ton montage, il est fort possible que ce ne soit pas indispensable.

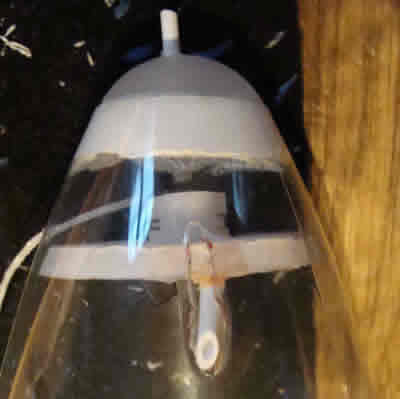

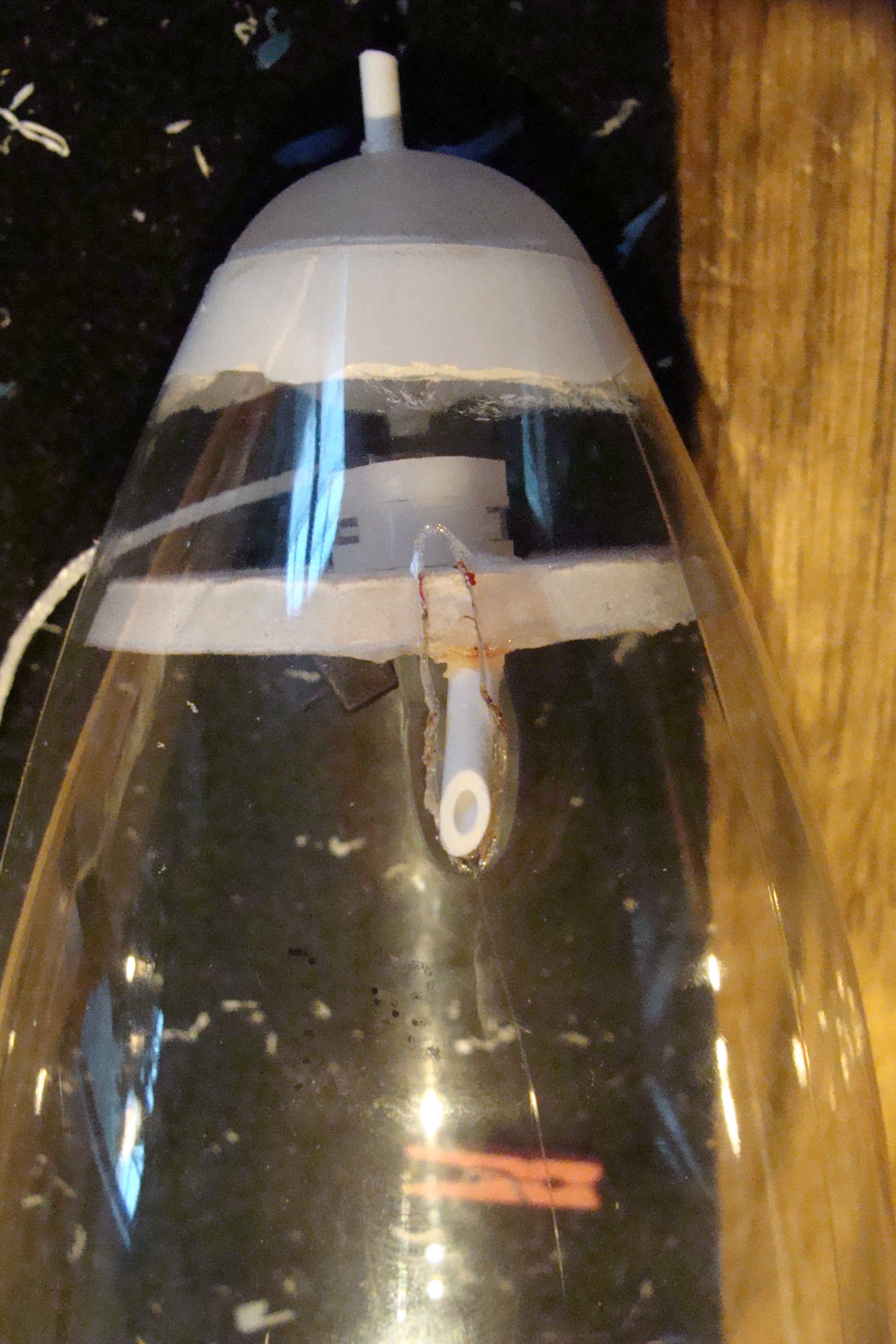

Positionne le mécanisme délicatement, et repère par transparence, la position de l' axe du remontoir au sommet de la coiffe.

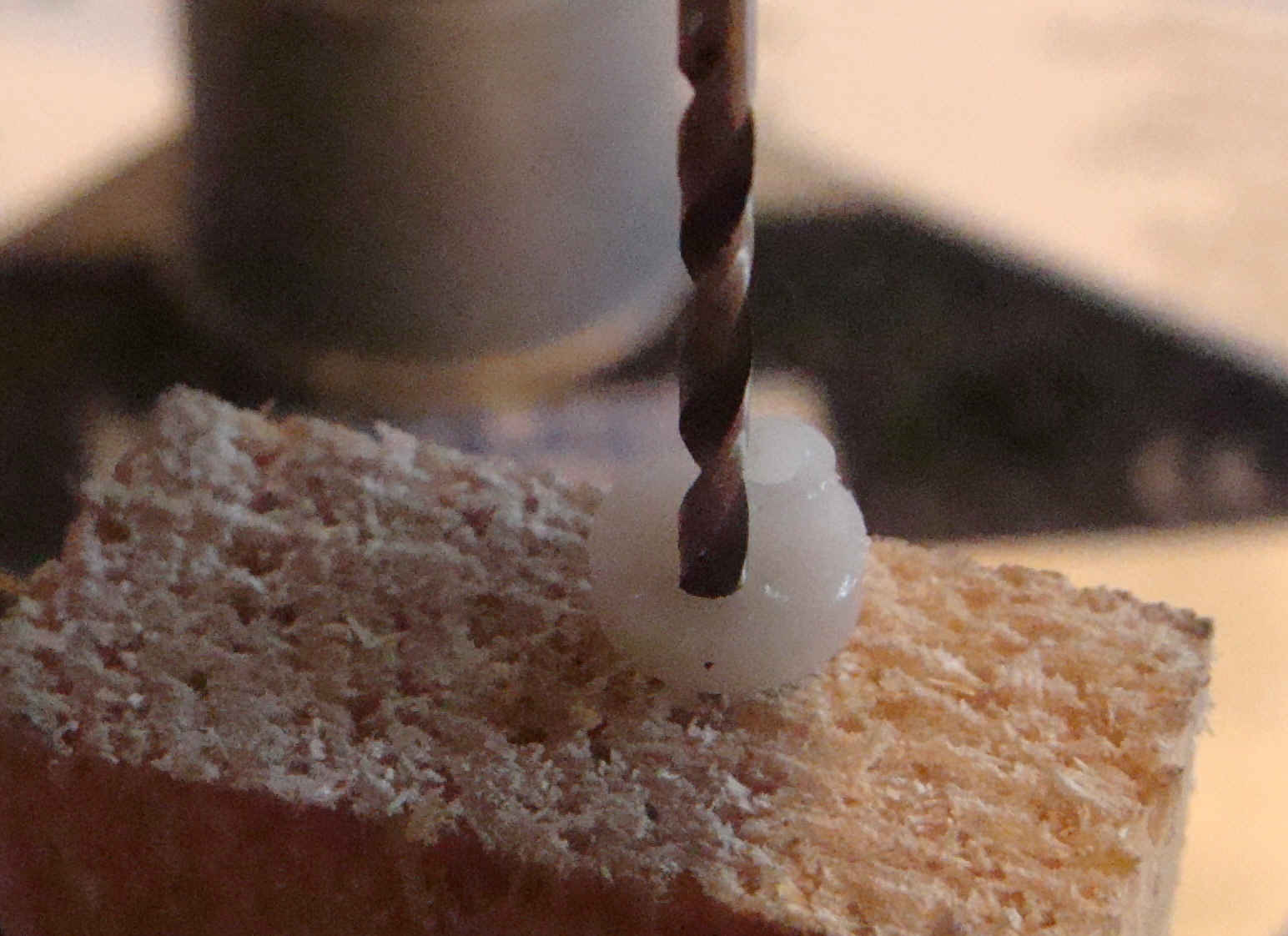

Pratiques y un trou légèrement plus gros que l' axe.

Pratiques un autre trou pour sortir la ficelle, si tu fais une commande par l'extérieure. Passes y la ficelle hors de la coiffe

Colle la périphérie  de l'embase dans la coiffe.
Renforce la sortie de la paille sur la coiffe avec quelques gouttes de colle

Il ne reste plus qu 'à fabriquer une petite épingle qui viendra coulisser dans la paille et bloquer le minuteur tant que la FHP sera sur la base.

Au lancement, l' autre extrémité de cette épingle, reliée à la base par une petite ficelle, arrachera  ce frein et le mécanisme commencera son décompte.
Décompte d' autant plus long qu 'on aura fait plus de tours avec le remontoir.
